用于替代电源开关的 Commodore Monitor 1084S-D 适配器。

Der häufig defekte originale Druckschalter für den Commodore Monitor 1084S-D ist fast nicht mehr zu bekommen. Und wenn doch, dann ist er sehr teuer.

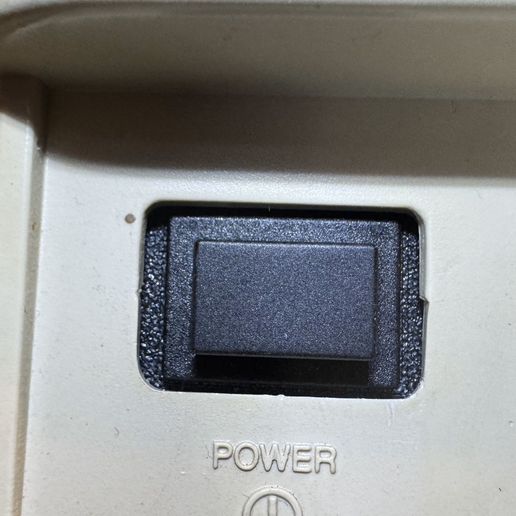

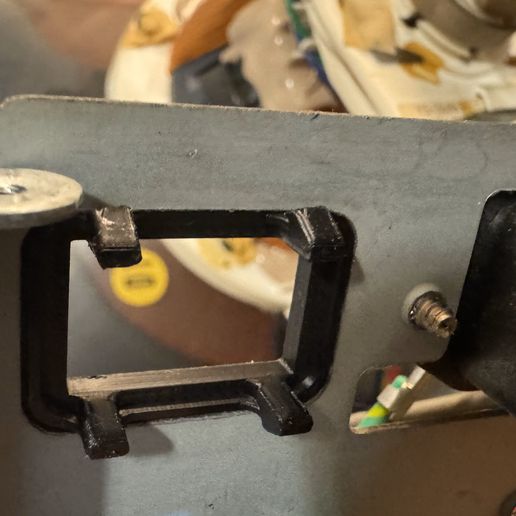

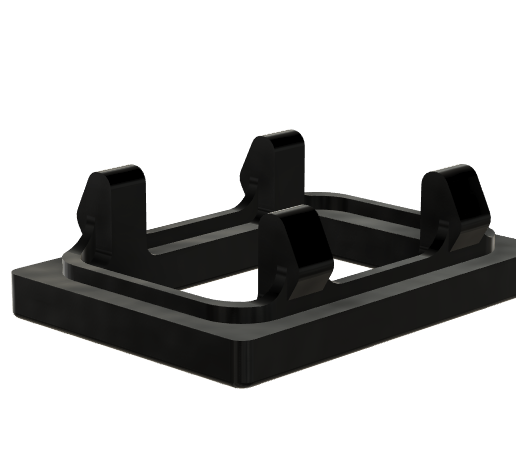

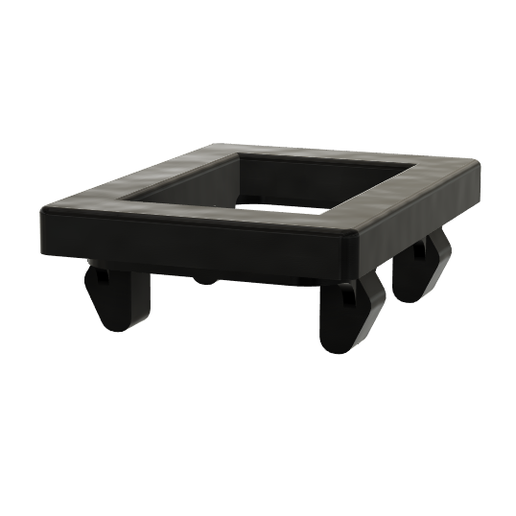

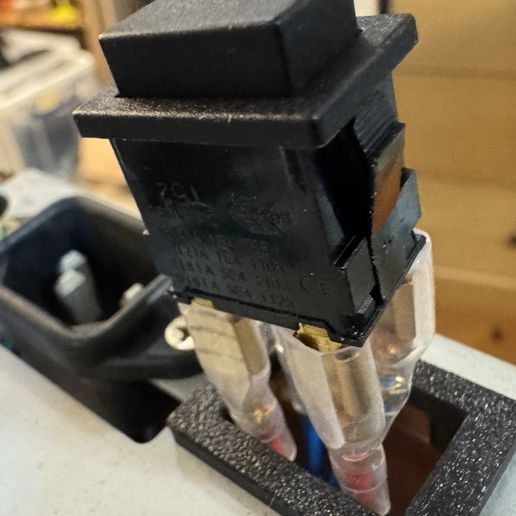

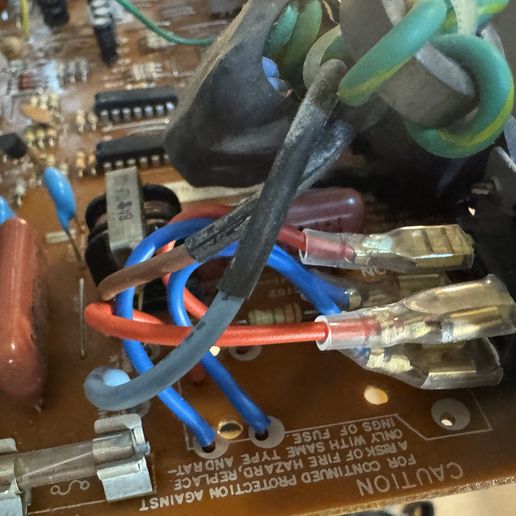

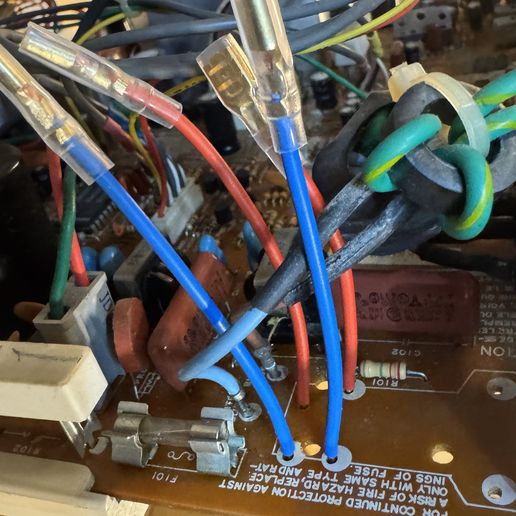

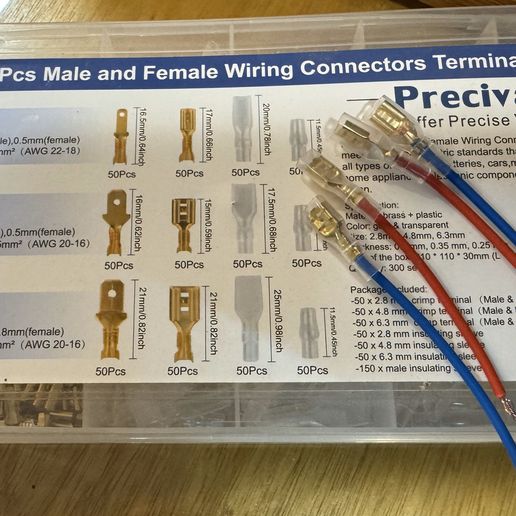

Daher habe ich einen Adapter konstruiert welcher in die Aussparung der Metallhalterung geklippt wird. In diesen Adapter kann dann ein Drucktaster vom Type H8350ABAAA der Firma Arcolectric (Bulgin Ltd.) geklippt werden. Die Kontakte des Drucktasters werden dann mittels kurzen Kabeln mit der Platine des Monitors verbunden. Die Kabel werden an einem Ende in den Löchern des ehemaligen Drucktasters in die Platine gelötet. Auf der anderen Seite werden 4,8 mm Faston Kabelschuhe, mit entsprechender Schutzhülle, aufgequetscht, welche auf den Schalter aufgesteckt werden. Natürlich kann man die Kabel auch direkt an den Schalter löten und mit entsprechendem Schrumpfschlauch gegen Berührung schützen.

Verwendete Komponenten:
Die nachfolgenden Affiliate-Links führen zu den von mir verwendeten Komponenten. Für jeden Kauf, der über diesen Link getätigt wird, erhalte ich, ohne dass das Produkt für euch teurer wird, eine kleine Provision, die es mir ermöglicht, weiterhin coole Projekte zu entwickeln und mit euch zu teilen.

• Druckschalter mir Rastfunktion
• Faston Sortiment mit Presszange
• Faston Sortiment

ACHTUNG !!!
In Monitoren entstehen an einigen Stellen sehr hohe Spannungen von mehreren kV (Kilo-Volt), welche dort auch noch mehrere Stunden nach dem Ausschalten bzw. Ausstecken des Monitors vorhanden sein können.

Für Arbeiten an elektrischen Anlagen sind Fachkenntnisse und eine spezielle Ausbildung erforderlich. Arbeiten an solchen Geräten dürfen daher nur von Fachpersonal durchgeführt werden. Jeder ist selbst für sein eigenes Handeln verantwortlich! Ich übernehme daher keinerlei Haftung.**

ich habe den Adapter mit PETG gedruckt.
