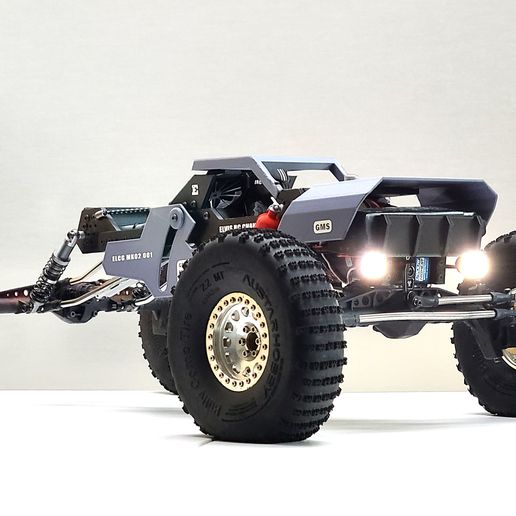

ELCG_01.jpg LCG RC CAR ELCG MK2 _1/8遥控车身和底盘
ELCG_02.jpg LCG RC CAR ELCG MK2 _1/8遥控车身和底盘

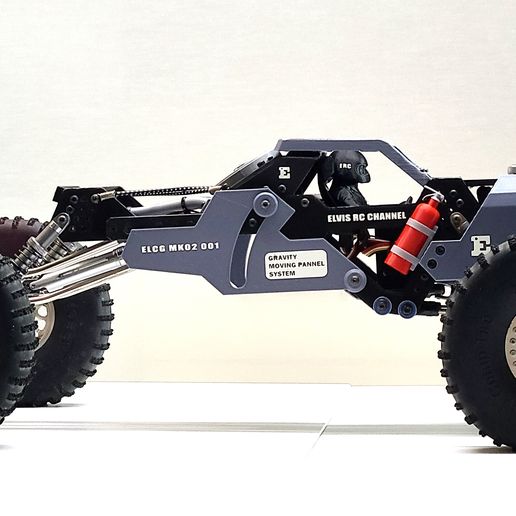

ELCG_03.jpg LCG RC CAR ELCG MK2 _1/8遥控车身和底盘

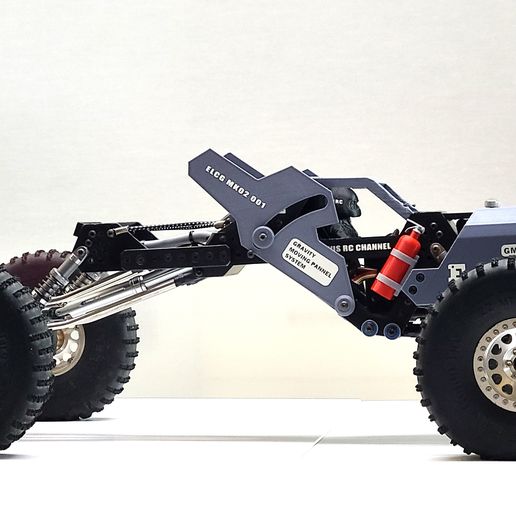

ELCG_04.jpg LCG RC CAR ELCG MK2 _1/8遥控车身和底盘

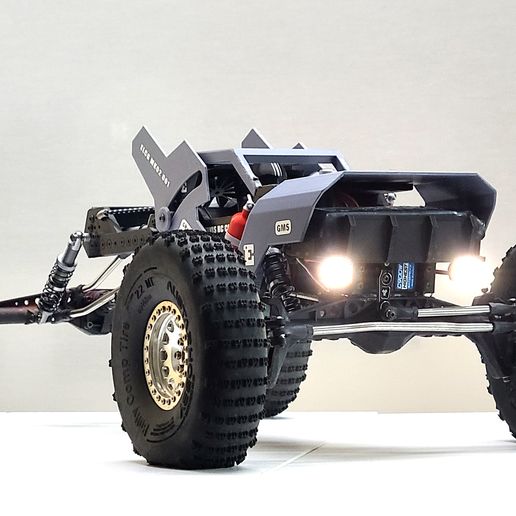

ELCG_06.jpg LCG RC CAR ELCG MK2 _1/8遥控车身和底盘

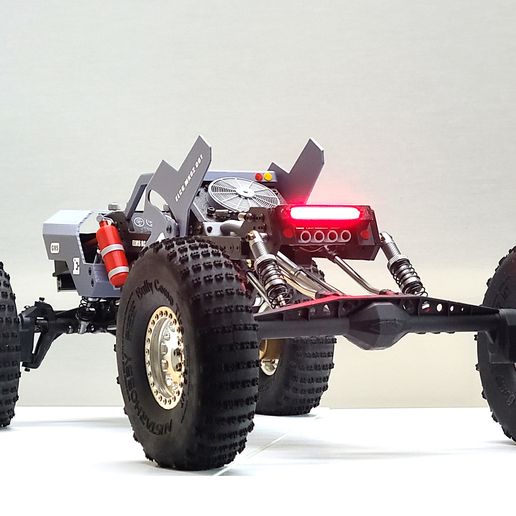

ELCG_07.jpg LCG RC CAR ELCG MK2 _1/8遥控车身和底盘
ELCG_08.jpg LCG RC CAR ELCG MK2 _1/8遥控车身和底盘

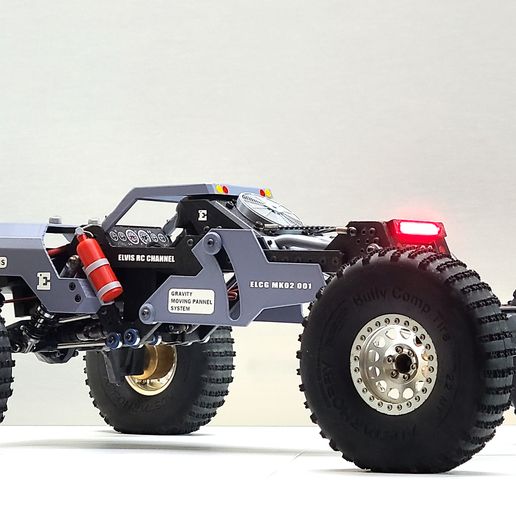

ELCG_09.jpg LCG RC CAR ELCG MK2 _1/8遥控车身和底盘

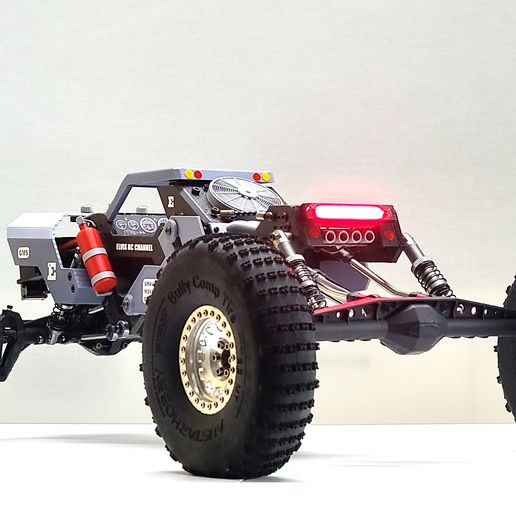

ELCG_10.jpg LCG RC CAR ELCG MK2 _1/8遥控车身和底盘
ELCG_11.jpg LCG RC CAR ELCG MK2 _1/8遥控车身和底盘
ELCG_TD-01.jpg LCG RC CAR ELCG MK2 _1/8遥控车身和底盘
Driver STL check.stl LCG RC CAR ELCG MK2 _1/8遥控车身和底盘
Reinforced Hood.STL LCG RC CAR ELCG MK2 _1/8遥控车身和底盘
Link Length Gauge for ELCG.STL LCG RC CAR ELCG MK2 _1/8遥控车身和底盘
广告
分享
添加到
Make
?
创作质量： 5/5 （2 投票）
适印性、功能性、清晰度等方面的成员评估
许可证
用途
三维设计格式
6 文件 （STL以及ZIP） 关闭
  • Dashboard_decal_parts list.zip
    • Dashboard.JPG
    • ELCG MK2 DE Decal.studio3
    • Non 3d-printed parts V2.pdf
    • Parts List.pdf
  • Division of the Roof for Reinforcement and Replacement Convenience.zip
    • Roof division bar.STL
    • Roof division.STL
  • Driver STL check.stl
  • ELCG MK2 DE.zip
    • Body kit/B pillar.STL
    • Body kit/Driver STL check.stl
    • Body kit/Exhaust pipe.STL
    • Body kit/Fan Cover.STL
    • Body kit/Fan Housing.STL
    • Body kit/Hand Tighten X2.STL
    • Body kit/Hinge gap adjuster X2.STL
    • Body kit/Hood.STL
    • Body kit/Rail gap adjuster cap X2.STL
    • Body kit/Rail gap adjuster X2.STL
    • Body kit/Roof.STL
    • Body kit/Side pannel_Left.STL
    • Body kit/Side pannel_Right.STL
    • chassis/180X180 bed/(180X180)Main frame_Left_front.STL
    • chassis/180X180 bed/(180X180)Main frame_Let_rear.STL
    • chassis/180X180 bed/(180X180)Main frame_Right_front.STL
    • chassis/180X180 bed/(180X180)Main frame_Right_rear.STL
    • chassis/180X180 bed/Battery tray.STL
    • chassis/180X180 bed/Center beam.STL
    • chassis/180X180 bed/Front beam.STL
    • chassis/180X180 bed/Gearbox mount.STL
    • chassis/180X180 bed/Main frame brace X2.STL
    • chassis/180X180 bed/Rear beam.STL
    • chassis/180X180 bed/Rear link mount.STL
    • chassis/180X180 bed/Servo mount.STL
    • chassis/180X180 bed/Spacer X4.STL
    • chassis/220X220 bed/Battery tray.STL
    • chassis/220X220 bed/Center beam.STL
    • chassis/220X220 bed/Front beam.STL
    • chassis/220X220 bed/Gearbox mount.STL
    • chassis/220X220 bed/Main frame brace X2.STL
    • chassis/220X220 bed/Main frame_Left.STL
    • chassis/220X220 bed/Main frame_Right.STL
    • chassis/220X220 bed/Rear beam.STL
    • chassis/220X220 bed/Rear link mount.STL
    • chassis/220X220 bed/Servo mount.STL
    • chassis/220X220 bed/Spacer X4.STL
  • Link Length Gauge for ELCG.STL
  • Reinforced Hood.STL

了解关于格式的更多信息
最后更新
出版日期
设计编号 2137948
Elvis_RC_Studio

Elvis_RC_Studio

认证账户
这个设计有问题吗? 报告问题

3D 打印机文件信息

3D 模型描述

我想制作一辆具有真实感的 LCG 遥控汽车。我使用 3D 打印机制作底盘和车身，同时购买金属部件制作动力系统。这种方法确保了独特的设计和耐用性。

设计基于一台床身尺寸为 220 毫米的 3D 打印机，但我也为一台床身尺寸为 180 毫米的打印机准备了单独的文件。

我建议在观看组装手册视频的同时进行组装。请参考部件清单订购必要的部件。

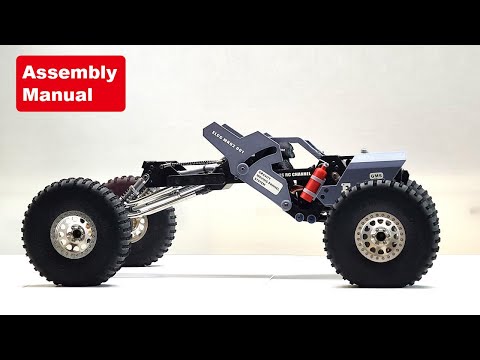

https://youtu.be/Zkvem5435v8 - 装配手册视频

https://youtu.be/0jz1ffpICao?si=0hzUbxm69ngtaARv - 驾驶视频 - 1

https://youtu.be/0jz1ffpICao?si=vRnygS5PEzEdt8N8 - 驾驶视频 - 2

车辆规格

359 x 130 x 119（高）- 仅包括 3D 打印车身和底盘

轴距 380 毫米

请注意

在 5:28 的装配指南视频中，在变速箱支架装配过程中用 M3x8mm 螺栓替换 M3x10mm 螺栓。

使用 10 毫米螺栓会导致螺栓和齿轮之间产生干涉，从而无法顺利旋转

即使在购买 3D 数据之前，也已在组装手册视频的说明部分发布了组装所需组件的购买链接和零件清单。

猫王遥控社区设在 Facebook 群组中，为提出和回答与组装有关的问题提供了空间。

在该群组中，您可以探索其他制作者的作品、分享想法并与其他爱好者交流。

加入我们，一起增长见识，享受制作遥控车的乐趣！

https://www.facebook.com/groups/1297721991377726

3D 打印设置

0.4 毫米喷嘴

0.15mm 层高

床层温度： 50℃

喷嘴温度： 230-240℃

顶部和底部8 层

壁厚：2.0 毫米

填充物40%
