三维设计格式
41 文件 （STL） 关闭
  • annulaire_-_phalange_.stl 19.643803000000002 × 19.417002 × 60.699104 mm
  • annulaire_-_phalangette.stl 17.247802 × 15.556102 × 32.800005 mm
  • annulaire_-_phalangine.stl 19.382199999999997 × 17.541502 × 44.799999 mm
  • auriculaire_-_phalange__.stl 19.001402 × 18.458402 × 52.458404 mm
  • auriculaire_-_phalangette.stl 17.884102 × 14.4177 × 30.799801 mm
  • auriculaire_-_phalangine.stl 18.928401 × 16.568801999999998 × 35.550000999999995 mm
  • axe_charni%C3%A8re_dessus_main_1.stl 45.950004 × 7.3956 × 6.570001 mm
  • axe_charni%C3%A8re_dessus_main_2.stl 46.349994 × 7.3956 × 6.57 mm
  • axe_charni%C3%A8re_dessus_main_3.stl 70.550004 × 6.750001 × 7.798001 mm
  • axe_dessus_doigt_1.stl 6.79 × 20.8 × 6.2 mm
  • axe_dessus_doigt_2.stl 6.79 × 18.300002 × 6.200001 mm
  • axe_dessus_doigt_4.stl 6.79 × 17.4 × 6.199999 mm
  • axe_liaison_charni%C3%A8re_pouce.stl 15.0 × 15.0 × 9.200000000000001 mm
  • axe_liaison_poignet.stl 36.600002 × 8.997001000000001 × 8.200000999999999 mm
  • axe_phal_1.stl 5.800001000000001 × 14.100001 × 5.3013 mm
  • axe_phal_2.stl 6.6902 × 14.8 × 6.15 mm
  • axe_phal_4.stl 6.6902 × 17.6 × 6.150001 mm
  • base_m%C3%A9tacarpes_-_Index__.stl 89.793198 × 85.43597 × 30.199984 mm
  • base_m%C3%A9tacarpes_-_annulaire__.stl 41.489104 × 100.394905 × 36.472788 mm
  • base_m%C3%A9tacarpes_-_auriculaire__.stl 90.397358 × 51.383236 × 26.011337 mm
  • base_m%C3%A9tacarpes_-_majeur___-_Mod.stl 43.999700000000004 × 96.710983 × 37.494676999999996 mm
  • charni%C3%A8re_doigt_dessus_annulaire__.stl 20.000000999999997 × 25.906002 × 30.899199 mm
  • charni%C3%A8re_doigt_dessus_auriculaire___.stl 19.999997999999998 × 25.511402 × 30.899799 mm
  • charni%C3%A8re_doigt_dessus_index__.stl 21.999999 × 28.388403 × 30.899894999999997 mm
  • charni%C3%A8re_doigt_dessus_majeur__.stl 22.000000999999997 × 28.128302 × 30.899498 mm
  • index_-_phalange_.stl 22.388700999999998 × 22.742502 × 63.399101 mm
  • index_-_phalangette.stl 19.476098999999998 × 16.090898000000003 × 29.200598 mm
  • index_-_phalangine.stl 23.3654 × 20.1817 × 43.800000999999995 mm

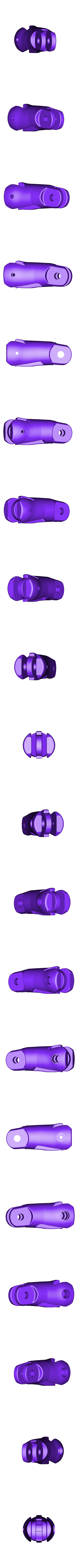

  • majeur - phalangine.stl
  • majeur_-_phalange_.stl 22.405798 × 23.125402 × 67.39909300000001 mm
  • majeur_-_phalangette.stl 19.394402 × 16.022801 × 33.55040399999999 mm
  • moyeu_charni%C3%A8re_poignet_A.stl 14.0 × 15.395 × 12.299999 mm
  • moyeu_charni%C3%A8re_poignet_B.stl 13.600002 × 14.5952 × 7.2 mm
  • poignet liaison main - A.stl
  • poignet_def.stl 63.768596 × 50.320403999999996 × 60.577196 mm
  • pouce_-_m%C3%A9tacarpe_1.stl 36.599202 × 26.731601 × 55.599498999999994 mm
  • pouce_-_m%C3%A9tacarpe_2.stl 31.491802 × 28.226390000000002 × 21.10389 mm
  • pouce_-_m%C3%A9tacarpe_3A.stl 31.231631 × 30.624191000000003 × 26.117324 mm
  • pouce_-_phalangette.stl 24.603899 × 23.468303 × 43.086401 mm
  • pouce_-_phalangine.stl 31.723995000000002 × 22.290002 × 54.992895 mm
  • socle.stl 95.997192 × 79.9902 × 37.899998000000004 mm

了解关于格式的更多信息
最后更新
出版日期
?
在 Thingiverse 上发布：
设计编号 51101
设计者 NOP21
NOP21

NOP21

认证账户
这个设计有问题吗? 报告问题

3D 打印机文件信息

3D 模型描述

Articulated hand - Articulated hand

https://www.youtube.com/watch?v=a5FTwvX_dHI&feature=youtu.be

Nomenclature :

1 x base plate

1 x wrist def

1 x wrist hand strap

1 x metacarpal base - major - Mod

1 x hinge hub wrist hinge A

1 x hinge hub wrist hinge B

1 x metacarpal base - index

1 x hinge pin on top hand 1

1 x Meracarp base - annular

1 x hinge pin on top hand 2

1 x metacarpal base - auricular

1 x axis above hand 3

1 x hinge connection pin inch

1 x inch - metacarpal 3A

1 x inch - metacarpal 2

1 x inch - metacarpal 1

5 x phal axis 4

1 x inch - phalangine

1 x inch - phalangette

1 x finger hinge on top index finger

1 x finger hinge on top major

1 x finger hinge on top of ring finger

1 x finger hinge on top of ear

1 x axis on top of finger 1

2 x axis above finger 2

1 x axis above finger 4

1 x index - phalanx

1 x major - phalanx

1 x annular - phalanx

1 x little finger - phalanx

6 x phal axis 2

1 x index - phalangine

1 x major - phalangine

1 x annular - phalangine

1 x little finger - phalangine

4 x phal axis 1

1 x index finger - phalangette

1 x major - phalangette

1 x annular - phalangette

1 x little finger - phalanx

Accessories Accessories

1 x wooden screw M3x20

2 x wooden screws M3x16

19 x screw M 1.6 x 15

https://www.amazon.fr/Pitch-M1-6-hexagonale-Socket-100-pcs/dp/B00XP4P3EG/ref=sr_1_3/260-0336114-1942305?ie=UTF8&qid=1552812252&sr=8-3&keywords=vis+1%2C6+x14

4 x screw M 1.6 x 12

NOTE: NOTE

I just added the file

wrist hand link - A

that hadn't passed.
