Voici une boîte de rangement pour les Stylo de lubrification de la marque 4UAD Smart Airsoft:

Pour assembler la boîte il vous fera une vis type M5X30mm au minimum (Cela fonctionne avec des vis plus longue) et un écrou frein adapté au diamètre de la vis. ! Si vous n'avez pas d'écrou frein pensez à mettre soit de la lock-T ou de la glue soit du téflon sur le filetage de la vis. La vis ne doit pas bouger quand la boîte tourne et la vis ne doit pas être serrée trop fort afin de pouvoir tourner aisément la boîte.

La boîte a été designer pour pour avoir un système de clic afin de pouvoir être en face des trous à chaque disponibilité de stylo
des crans intermédiaire au trou sont présents pour éviter que les stylos ne tombe si la boîte tombe où se retourne.

Pour la fonction de cran d'arrêt sur la boîte il vous faudra un ressort de diamètre 3 mm ainsi qu'une vis de diamètre 3 mm ou une tige d'acier de diamètre 3 mm

Pour le système de cran le ressort devrait mesurer 6 mm ainsi que 5 pour la tige de métal

Il y a 2 emplacements pour mettre les ressorts pour le système de cran mais un seul est nécessaire pour fonctionner

Pour un fonctionnement correct il vous faudra ajuster soit la hauteur du ressort soit la hauteur de votre tige

Cependant ce système n'est pas nécessaire au fonctionnement de la boîte la boîte peut fonctionner sans le système de cran

Un fichier 3D s'appelant blueprint est disponible pour l'assemblage de cette boîte.

Chaque emplacement des stylos est noté sur la boîte et correspond au stylo noter. Certains stylos ont un emplacement plus profond que d'autres

[EN]

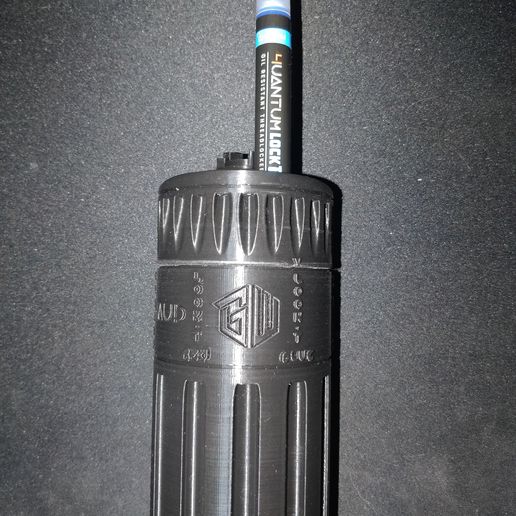

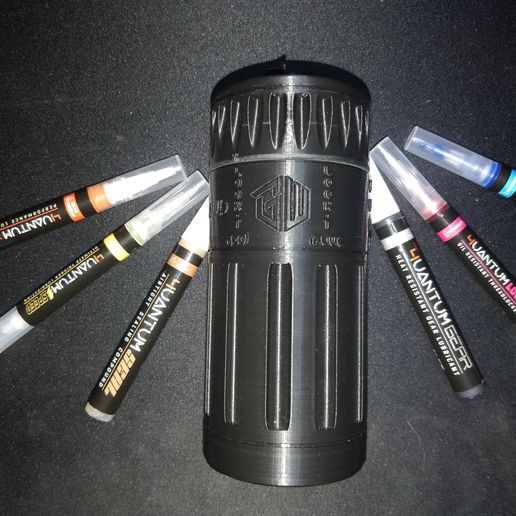

Here is a storage box for the 4UAD Smart Airsoft brand lubrication pen:

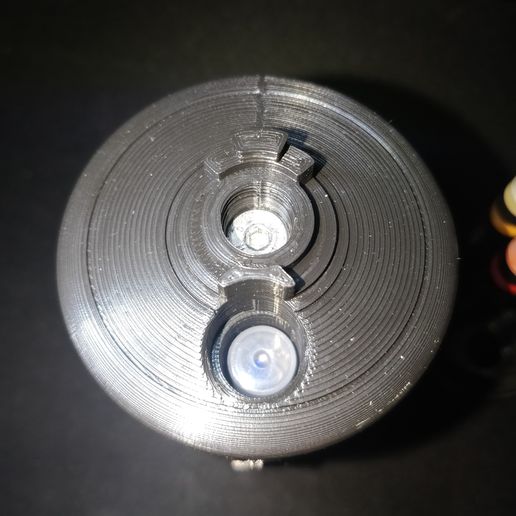

To assemble the box, he will make you a minimum M5X30mm type screw (this works with longer screws) and a lock nut adapted to the diameter of the screw. ! If you do not have a lock nut, consider putting either T-lock or glue or Teflon on the thread of the screw. The screw should not move when the box turns and the screw should not be tightened too hard so that the box can be easily turned.

The box was designed to have a click system so that it can be in front of the holes whenever the pen is available
intermediate notches at the hole are present to prevent the pens from falling if the box falls or turns over.

For the detent function on the box you will need a spring with a diameter of 3 mm as well as a screw with a diameter of 3 mm or a steel rod with a diameter of 3 mm.

For the notch system the spring should measure 6 mm as well as 5 for the metal rod

There are 2 locations to put the springs for the detent system but only one is needed to operate

For correct operation you will need to adjust either the height of the spring or the height of your rod

However this system is not necessary for the operation of the box the box can operate without the notch system

A 3D file called blueprint is available for assembling this box.

Each location of the pens is noted on the box and corresponds to the pen noted. Some pens have a deeper slot than others
