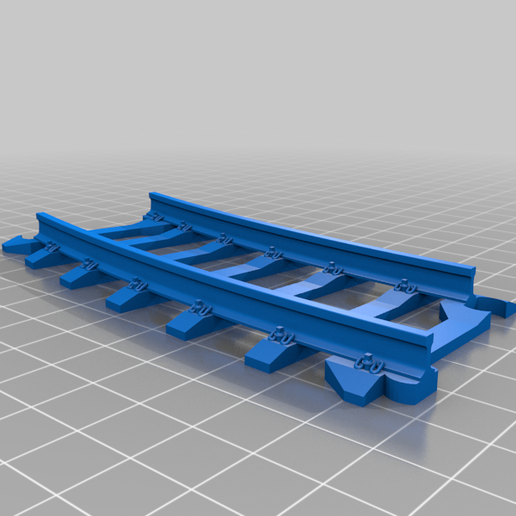

  • Curve-R400-15deg.stl 62.77780200000001 × 114.830474 × 9.0 mm
  • Curve-R400-30deg.stl 100.240479 × 217.332381 × 9.0 mm
  • Curve-R500-15deg.stl 66.18523400000001 × 140.712386 × 9.0 mm
  • Curve-R500-30deg.stl 113.637932 × 267.332381 × 9.0 mm
  • Curve-R600-15deg.stl 69.59265099999999 × 166.594283 × 9.0 mm
  • Straight_Track_100mm.stl 50.0 × 109.664763 × 9.0 mm
  • Straight_Track_200mm.stl 50.0 × 209.664763 × 9.0 mm
  • Turnout_Left-hand.zip
    • Left-Cover.stl
    • Left-hand Swing Track.stl
    • Left-hand Turnout Main.stl
    • Lever.stl
    • Shifter.stl
  • Turnout_Right-hand.zip
    • Lever.stl
    • Right Cover.stl
    • Right-hand Swing Track.stl
    • Right-hand Turnout Main.stl
    • Shifter.stl

Formatlar hakkında daha fazla bilgi edin
Yayın tarihi
?
Şurada yayınlandı: Thingiverse
Tasarım numarası 331484
Tasarım yazarı Depronized
Depronized

Depronized

Onaylı hesap
Bu tasarımla ilgili bir sorun mu var? Bir sorun bildir.

3D yazıcı dosyası bilgisi

3D model açıklaması

Here is a set of new track parts for the OS-Railway system. They are designed to be a bit more scale-like but are still compatible with the old track system.

The turnouts are of a new design that bends the track rather than using free rotating track parts. The radius is also a bit wider than the old turnout design. There are screw holes for M2 but you can also glue the swing-track parts, but be careful not to glue the entire length! only glue where the screw holes are so that the bending pieces can move freely.

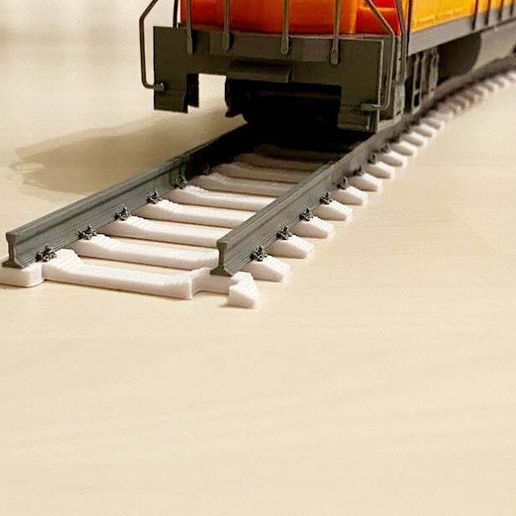

The prints in the pictures has been printed with a filament swap at 3mm height using the filament swap option in Prusa Slicer where the printer stops and asks for a filament change at a given height, this is very handy so that you don't have to pause the print yourself in the right height.

Available now are:

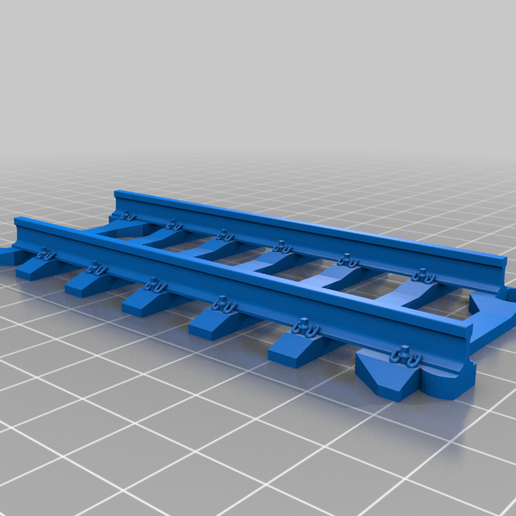

Straight 100mm and 200mm

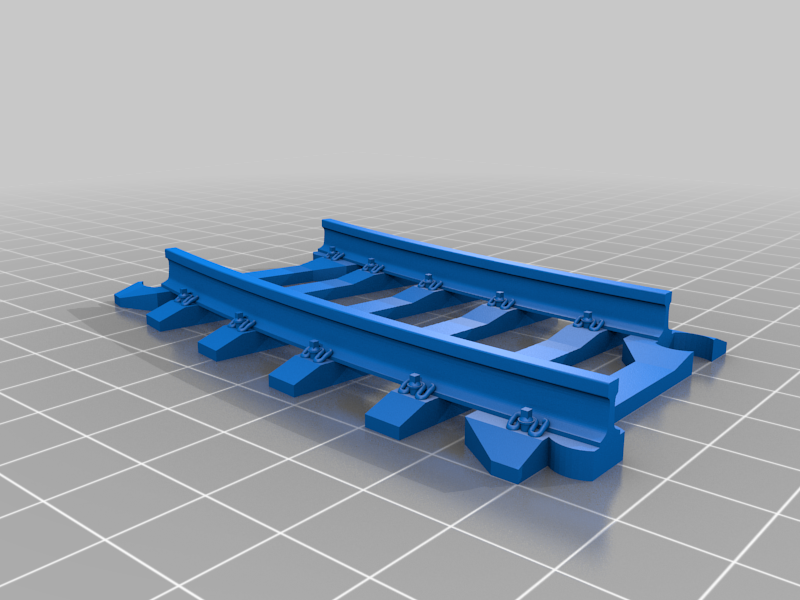

Curve 300mm radius 15 and 30 degrees

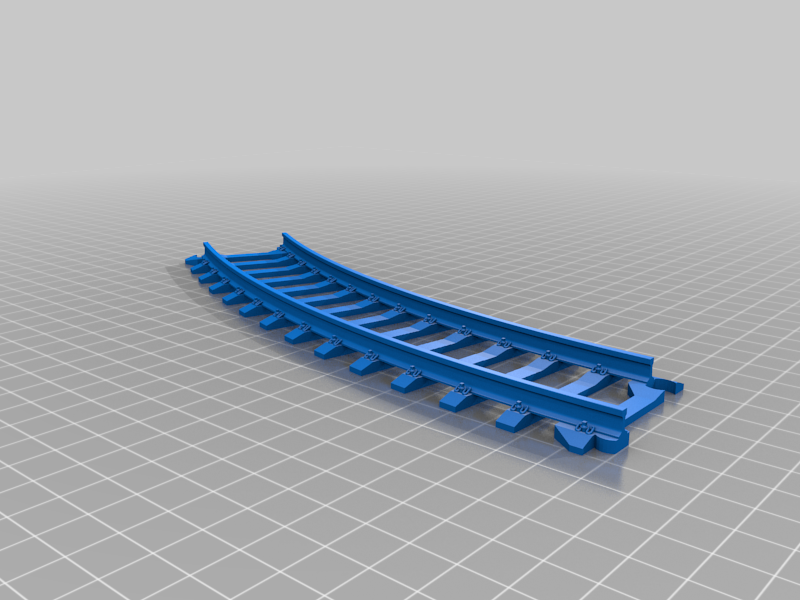

Curve 400mm radius 15 and 30 degrees

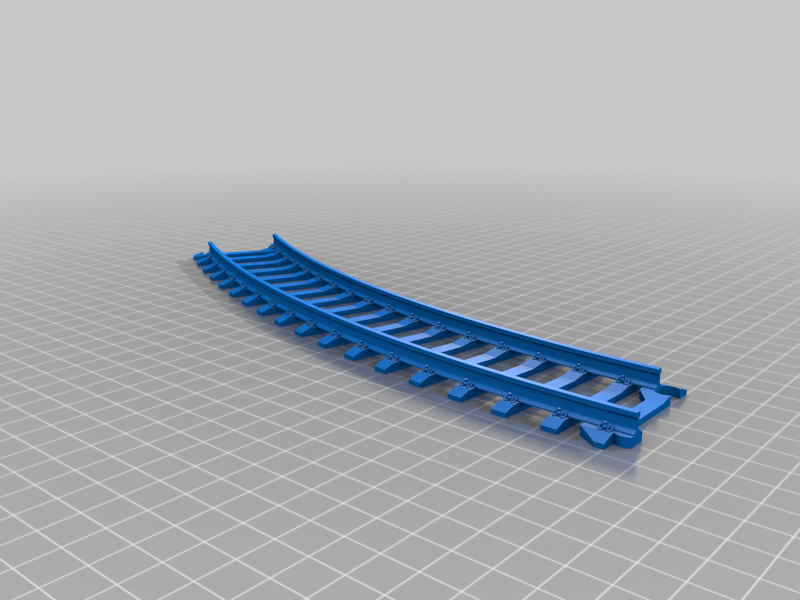

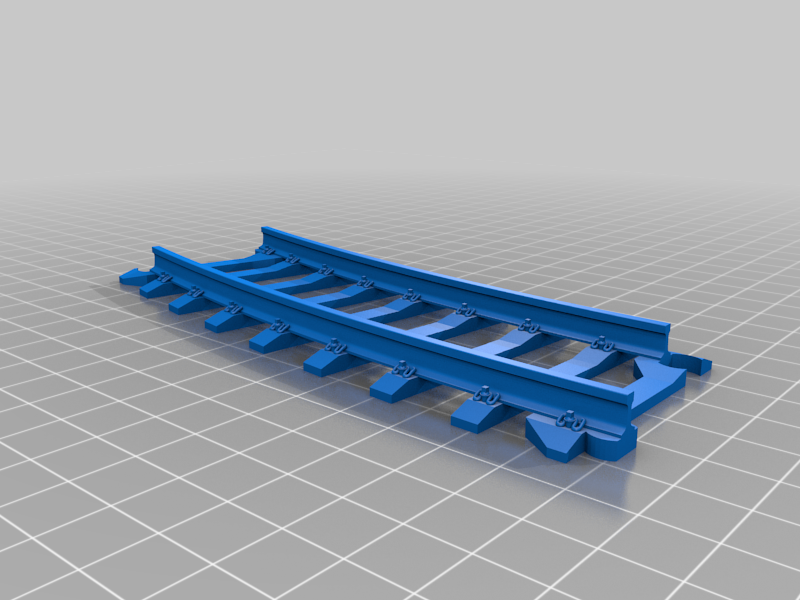

Curve 500mm radius 15 and 30 degrees
The 500mm 30 degree part is very long and just barely fits diagonally on the Prusa MK3s print bed!

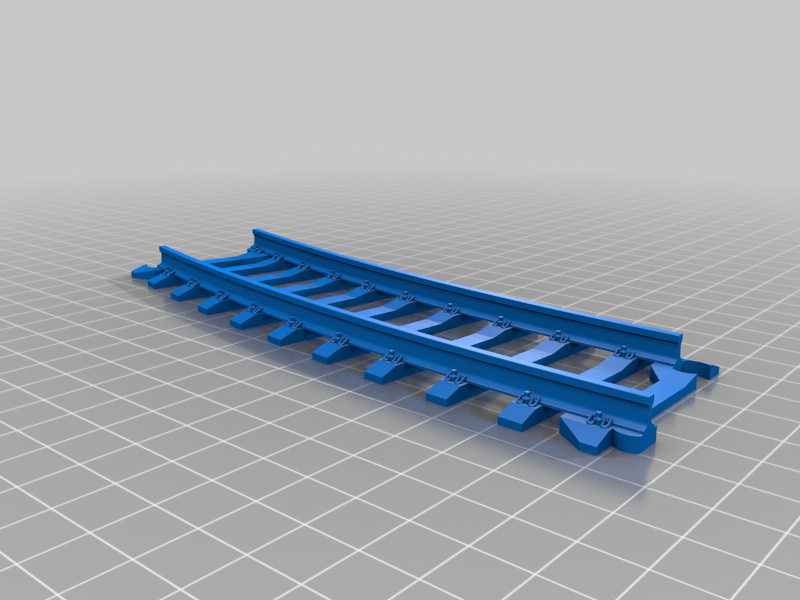

Curve 600mm 15 degrees. I only incorporated a 15 degree part for this radius as the 30-degree version is too long for most printers.

15 degree cross - this part is designed to fit in between 4 turnouts so that two 100mm straight pieces fits perfect between the outer tracks. But you can of course use it however you like, but this is the reason behind the choice of length.

Additional track-related projects:
Arc bridge and slope addon here:
http://www.thingiverse.com/thing:2172709

Truss bridge
https://www.thingiverse.com/thing:2624578

10 part Slope
https://www.thingiverse.com/thing:2631795

Trains and other parts are uploaded to their own pages to avoid having too many files on one page:

Locomotive in the picture is an EMD GP38:
https://www.thingiverse.com/thing:4390600

Hectorrail 141
https://www.thingiverse.com/thing:2575667

Z70, a simple get-started locomotive:
http://www.thingiverse.com/thing:2146425

Freight car chassis:
http://www.thingiverse.com/thing:2152351

Freight car hopper addon:
http://www.thingiverse.com/thing:2169327

Tanker car:
http://www.thingiverse.com/thing:2235152

Passenger car:
https://www.thingiverse.com/thing:2591362

For further discussions and requests for CAD-files, please visit my forum:
http://www.depronized.com/board
