Airsoft elektrikli oyuncak tabanca

Güncelleme
Diğer AEG, yeni projem
https://www.thingiverse.com/thing:2916390

Uyarılar

Proje büyük ve birçok detaydan oluşuyor. Bu yüzden burayı merkez olarak kullanacağım ve "şanzımanın alt kısmı" veya "ön takım" gibi blokların bağlantılarını burada yayınlayacağım. Burada yayınlanan STL şanzımanın üst kısmıdır.

Uyarı! Silahın sorunsuz çalışmasını sağlamak için mühendislik becerilerine, airsoft silahının iç kısımlarını derinlemesine anlamaya ve eğe ile gerçekten uzun zamana ihtiyacınız olacak. Çalışan bir aeg tasarlamak ve oluşturmak benim için yaklaşık 1,5 yıl sürdü.

İçindekiler

Üst şanzıman - bu kısım
Alt şanzıman - http://www.thingiverse.com/thing:461970
Kabza - http://www.thingiverse.com/thing:462057
Şarjör tutucu - http://www.thingiverse.com/thing:462840
Hop-up ünitesi ve ön ray - http://www.thingiverse.com/thing:463221
Ön takım - http://www.thingiverse.com/thing:470987
Yayınlanacak:
Dipçik
Dipçik çıkarılabilir ve 20 mm raya takılır, böylece zaten dipçiksiz bir aeg yapabilir veya herhangi bir picatinny dipçik takabilirsiniz.

Hakkında

Bu projeye Scorpion EVO 3 A1'den ilham alarak başladım, ancak TM uyumlu parçalar silahı olabildiğince küçük yapmaya çalıştım. Silah gerçekten ince - yaklaşık 32mm. Toplam uzunluk 431 mm, namlu 223 mm. Tabanca kabzasının altından üst rayın üstüne kadar olan yükseklik - 173mm.

Silah standart TM uyumlu kullanır:
Dişliler, kısa tip motor, 223 mm 6.03 namlu, hop-up kauçuk, itici plaka (v3), meme (ak), silindir, silindir kafası (sadece o-ring ve meme kılavuzu), piston kafalı piston, yay, yay kılavuzu (v2). Diğer tüm parçalar 3 boyutlu basılmıştır. Silindir kapağı ve dişli kutusu kendi tasarımımızdır. Tabanca kabzası motoru tutar, tabanca kabzasının altına ayar vidası takılmıştır. Hop-up ayarlanabilir ve uygun eş eksenli konumu sağlamak ve silindir kafasını zorlamak için dişli kutusunun üst kısmına sıkıca tutturulmuştur. Kabzaya elektronik anahtar ve 7.4v Li-Po akümülatör yerleştirilmiştir. Silah airsoft MP5 şarjör kullanır.
Üst şanzımanın arka ucu kolay yay değişimi için hızlı sökülebilir. Piston kılavuzlarının yapısı, şanzıman sökülmeden pistonun değiştirilmesine izin verir. Şanzımanın alt kısmı dişlileri ve ters mandalı tutar. Silahta eklentiler için üst ve alt Picatinny rayları var.
Şu anda saniyede 80 metre yay kullanıyorum, bu da .25g BB'lerle saniyede 78 metre çıktı veriyor.
Başlangıçta, 3d baskılı parçaları yalnızca prototipleme için kullanmayı planlamıştım, ancak ABS en azından cqb tabancası için yeterince sağlam görünüyor. Şimdiye kadar yaklaşık 2000 bb attım ve test için yerel oyunlarda bu silahla gitmeyi planlıyorum.

Parçalar

İhtiyacınız olacak:
* Çok sayıda m3 somun ve m3 vida (8 ila 40 mm uzunluğunda büyük bir vida koleksiyonu kullandım)
* Bir m5 vida
* Plastik AK tipi silindir kapağı
* AK tipi meme
* TM uyumlu piston
* TM uyumlu silindir
* V3 itici plakası
* V2 yay kılavuzu
* Yay (montaj için mümkün olan en hafif yayı kullanmanızı tavsiye ederim, m80 veya m90 olarak)

Montaj

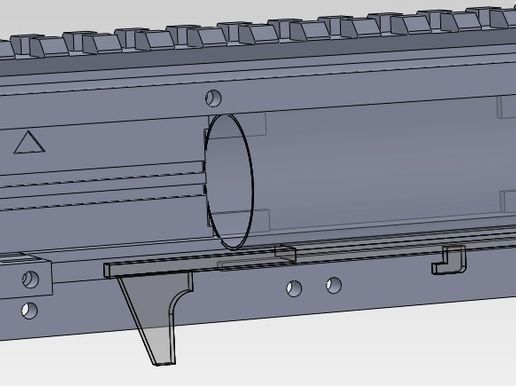

Son iki resim, monte edilmeleri gereken parçaları ve monte edilmiş şanzıman üstünün eklenmiş hop-up ünitesi ile görünümünü göstermektedir.
Tüm parçaları yazdırın.
Üst raya ve alt parçaya m3 somunları yapıştırın.

Plastik airsoft ak deliksiz silindir kafasını alın, o-ringi ve pirinç boruyu çıkarın. Basılı kafanın destek parçalarını çıkarın ve pirinç boru için delik açın. Pirinç boruyu ve o-ringi basılı kafaya takın.
Tüm parçaları TM uyumlu silindir, piston, ak tipi meme, ak tipi itici plaka, 2 versiyon yay kılavuzu (m5 vida ile dişli kutusunun arka kısmına sabitleyin) ile birleştirmeye çalışın
Tüm hareketli parçaların düzgün hareket etmesini sağlamak için dremel veya eğeler kullanın =)
