Pinecone decor lamp

Paylaş
Şuna ekle
Make
?
Eser kalitesi: 5/5 (1 oy)
Üyelerin basılabilirlik, fayda, ayrıntı düzeyi vb. konularda değerlendirilmesi
Lisans
3D tasarım formatı
21 dosya (STL) Kapat
  • InnerRing1.stl 99.9758 × 2.0 × 99.9758 mm
  • InnerRing2.stl 149.983872 × 2.0 × 149.983872 mm
  • InnerRing3.stl 199.9879 × 2.0 × 199.9879 mm
  • InnerRing4.stl 149.983872 × 2.0 × 149.983872 mm
  • InnerRing5.stl 99.9758 × 2.0 × 99.9758 mm

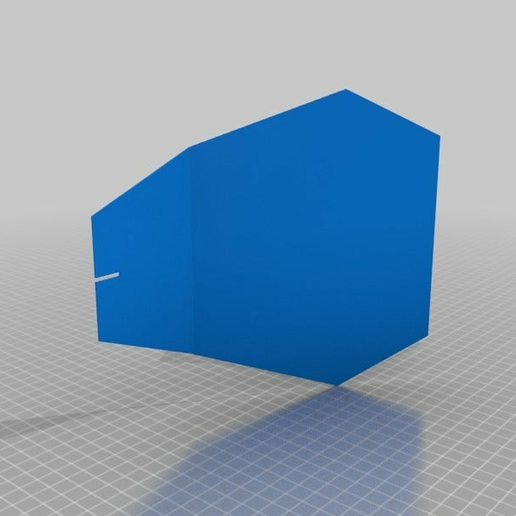

  • OuterPanel1.stl 75.898742 × 147.894814 × 100.00544 mm
  • OuterPanel1Massive.stl 75.898742 × 147.894814 × 100.00544 mm
  • OuterPanel1MassivePlug.stl 75.898742 × 147.894814 × 100.00544 mm
  • OuterPanel2.stl 117.329506 × 141.29591399999998 × 143.42743 mm
  • OuterPanel2Massive.stl 117.329506 × 141.29591399999998 × 143.42743 mm
  • OuterPanel2MassivePlug.stl 117.329506 × 141.29591399999998 × 143.42743 mm
  • OuterPanel3.stl 146.42318 × 115.549454 × 165.866714 mm
  • OuterPanel3Massive.stl 146.42318 × 115.549454 × 165.866714 mm
  • OuterPanel3MassivePlug.stl 146.42318 × 115.549454 × 165.866714 mm
  • OuterPanel4.stl 190.10791799999998 × 86.855621 × 180.958382 mm
  • OuterPanel4Massive.stl 190.10791799999998 × 86.855621 × 180.958382 mm
  • OuterPanel4MassivePlug.stl 190.10791799999998 × 86.855621 × 180.958382 mm
  • OuterPanel5.stl 199.184433 × 52.242721999999986 × 174.058654 mm
  • OuterPanel5Massive.stl 199.184433 × 52.242721999999986 × 174.058654 mm
  • OuterPanel5MassivePlug.stl 199.184433 × 52.242721999999986 × 174.058654 mm
  • VerticalSegment.stl 109.99899300000001 × 250.0 × 2.0 mm

Formatlar hakkında daha fazla bilgi edin
Yayın tarihi
?
Şurada yayınlandı: Thingiverse
Tasarım numarası 302978
Tasarım yazarı Nazrim
Nazrim

Nazrim

Bu tasarımla ilgili bir sorun mu var? Bir sorun bildir.

3D yazıcı dosyası bilgisi

3D model açıklaması

This is a ceiling lamp which consists of 53 different parts which are organized as plug-in system.

The assembled lamp has a total height of ~37cm and a maximum diameter of ~60cm. The total weight (printed with gold PLA and the settings described below) is just below 1kg.

Top-down the angle of each segment level increases as follows: 10°, 20°, 40°, 55°, 70°

All plugs have 0.2mm tolerance for a better fitting. This is the perfect amount for my printer, but take care since the parts with 55° and 70° overhangs can get a bit fragile.

All parts of the inner structure are 2mm thick while the outer segments are 1mm thick.

Variations

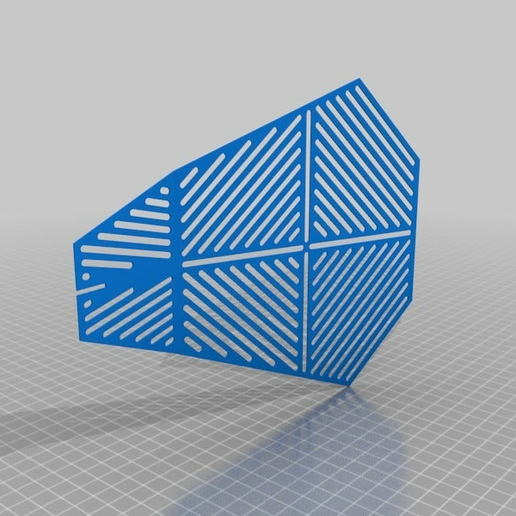

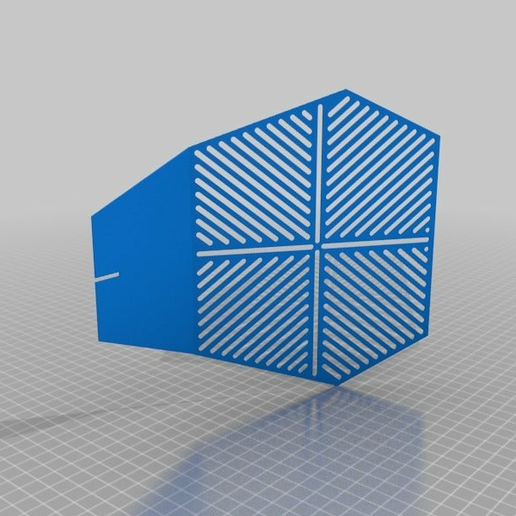

Its overall shape is somewhat similar to a pinecone. An additional decor increases the amount of emitted light and creates intresting shadow patterns. To match your personal flavor (and your printers capabilities), I added three different versions of each segment:
- Full solid
- Overhangpart solid (on the photos)
- Full decor

Print Instructions

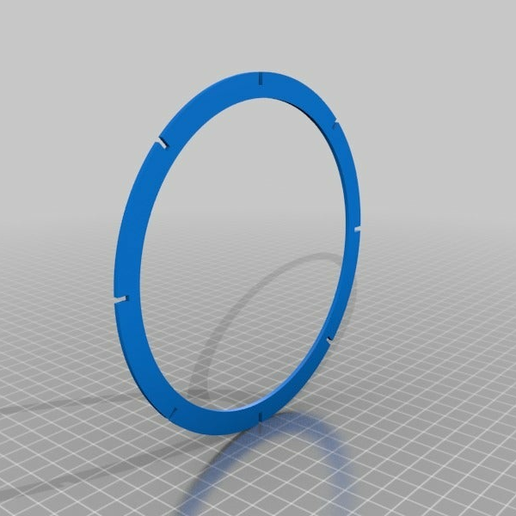

In total you have to print 53 parts for the lamp. Each inner ring (InnerRing*.stl) needs to be printed once, all other files 8 times.

Since I am a little bit lazy, you have to rotate the parts to lay flat on your printbed

Additional Information

I couldn't provide pictures of the lamp in function since I have no matching bulb at the moment.

Please see Print Settings for some hints which helped me printing the lamp.

Assembly instructions can be found in Post-Printing section

In case you want to support my work, feel free to visit my Patreon.
