DNA Neopixel masaüstü lambası YENİ V3

*** 07/04/2026
- Orijinal V2 sürümü ESKİ zip dosyasına taşındı
- V3 sürümünde stabilite için daha kalın LED dalları kullanılmaktadır
- Üst parçalar eklendi
- LED halkaları için ekstra üst reflektör eklendi

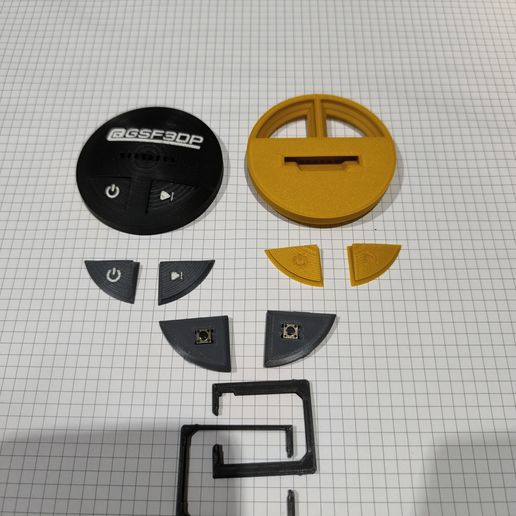

- Alternatif braketlere sahip isteğe bağlı kontrol düğmeleri eklendi (D1 mini esp32 veya esp8266)
- Elektronik tabanı 1 mm genişletildi
- Elektronik seçeneği: ESP8266 veya ESP32 (D1 mini)
- Boş alt elektronik kapağı eklendi

Yeni montaj videosu ve resimleri hazırlık aşamasında

Wled veya Fastled kontrollü DNA masa lambası, FDM ve SLA'nın birleşimiyle 3D baskılı. Bu model, Wemos D1 mini (esp8266) veya test ettiğim ve artık yeni Wled V0.14 tarafından da desteklenen wemos S2 mini (ESP32S2 tabanlı) gibi aynı form faktörüne sahip herhangi bir denetleyiciyi destekler.0
Güç kaynağını bağlamak için bir DC-015 5,5x2,1 mm jak konektörü ve buna uygun bir güç kaynağına ihtiyacınız olacak
LED şeritleri, 10 mm genişliğinde WS2812B 5V tipindedir ve bunlarla herhangi bir seviye dönüştürücüye ihtiyaç duymadım;

SLA (reçine) yazıcıyla basılması gereken lensler hariç, tüm parçalar FDM (filament) yazıcılarla basılabilir.

Teorik olarak, 5 veya 10 LED'lik uzatma parçalarını kullanarak lambayı istediğiniz kadar yüksek yapabilirsiniz (yerçekiminin izin verdiği ölçüde).

Lambanın tabanında, gömme başlı M5 vidaların takılabileceği 2 delik açılmıştır. Bu delikler, lambayı ağırlaştırmak için içi boş kısmı kumla doldurmanıza olanak tanır. Söylemeye gerek yok ki, HİÇBİR SIVIYLA DOLDURMAYIN, SADECE KUM KULLANIN.

Bu lamba için daha fazla güncelleme gelecek, çünkü hâlâ sesle etkileşimli hale getirmek için küçük mikrofonlar ve diğer elektronik parçalarla denemeler yapıyorum...

Bu model için para istemek zorunda kaldığım için üzgünüm, ancak yapım videosunu hazırlarken daha iyi bir bilgisayara acilen ihtiyacım olduğunu fark ettim;
Her şeyi (oldukça ucuz) telefonumla çektim ve videoyu Ryzen 5 2600, 16 GB RAM ve 500 GB SSD'ye sahip bir B450M-A anakart üzerinde düzenledim. Bundan elde edeceğim tüm gelir, daha iyi videolar ve modeller hazırlamak için yepyeni bir sistem ve kamera satın almak üzere biriktirilecek.
Ayrıca, bu yükü hafifletebilecek her türlü sponsorluk teklifine de açığım ;)
Ve tabii ki herkesin paylaşım ve beğenilerine güveniyorum.

Bunları satmak isterseniz, bir anlaşma yapmak için her zaman benimle iletişime geçebilirsiniz.
Yapıcı olduğu sürece her türlü öneriye de açığım.

Video bağlantıları:
https://youtu.be/o1XxkhtE5iI

Bunları Silk-like PLA ile yazdırdım

Her şey oldukça basit olmalı; daha fazla ayrıntı için yazdırma ve montaj videomu izleyebilirsiniz, ancak toleranslar oldukça dar olduğu için yazıcınızı kalibre etmeniz gerektiğini unutmayın. Ayrıca, özellikle LED uzantıları için yatak yapışmasının iyi olduğundan emin olun.
Özel yazıcımda 10 LED'li uzantıları kolayca basabiliyorum, ancak zorluk yaşarsanız diye daha kısa 5 LED'li uzantılar da hazırladım. Ayrıca bu uzantılar için iç ve dış brim kullanın (ben 25 satıra kadar kullanıyorum)
Tabanı ve uzantıları yazdırırken, bariz nedenlerden dolayı 0,4 (2 katman) Z-hop da kullanıyorum. Tüm parçaları, özellikle de tabanı yazdırmak biraz zaman alabilir.
Yazıcımdaki yaklaşık baskı süreleri:
10 LED'li taban yaklaşık 13 saat
6 adet 10 LED'li uzantı yaklaşık 4,5 saat
üst ve alt kapaklar yaklaşık 3 saat
Lensler (SLA) yaklaşık 5-6 saat

Lensleri reçine yazıcımın baskı tablasının üzerine doğrudan basıyorum, ancak “fil ayağı” oluşumuna dikkat etmelisiniz, çünkü bu durum lensleri takmayı tam bir baş belası haline getirebilir.
