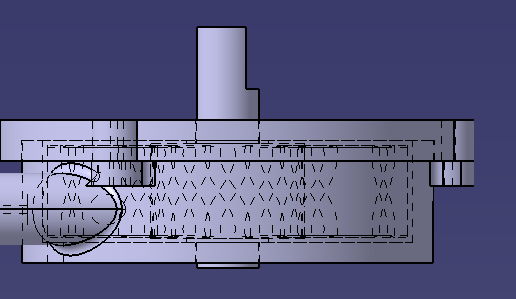

Simple Double Acting Pneumatic Vane – 3D Printable Assembly

This is a compact pneumatic vane mechanism designed for experimental and educational use. The model consists of 3 main parts and works perfectly when printed with the recommended settings.

Parts included:
housing.stl
cover.stl
vane.stl
The design supports optional 2× pneumatic push-in fittings (Festo-type), 4 mm tube size, for easy air connection.

For best performance and airtight assembly, print all parts with full infill.

3D baskı ayarları

Recommended print settings:
Nozzle size: 0.4 mm
Layer height: 0.25 mm
Supports: ON
Infill: 100% (full dense)
Print speed: 3200 mm/min
Outline underspeed: 55%
Solid infill underspeed: 80%
Structure underspeed: 90%
Skirt: ON
Raft: ON
