Eski İngiliz Anahtarı

Özet

Herkesin favorisi Kanadalı AvE, Hand Tool Rescue tarafından yapılan bir İngiliz anahtarı hakkında bir video yayınladı. Tasarımı gerçekten beğendim ve 3D Baskılı Hilal Anahtarların karşılaştığı sorunlardan muzdarip olmayacak bir tür anahtar kelepçesi kombinasyonu için 3d baskılı bir tasarım olarak harika çalışacağını düşündüm. Tasarımım kesinlikle Hand Tool Rescue tarafından yapılan metal kadar Skookum değil, ancak beklediğinizden çok daha güçlü olduğunu söylemeliyim, özellikle de baskı ayarlarında çok fazla çapa yapmadığımı düşünürsek.

Bu model tamamen Fusion 360'ta yapıldı. AvE videosunun bir ekran görüntüsüyle başladım, böylece ele tam oturacak şekilde genel hatlarını belirledim, ancak diğer her şey kendi tasarımım ve fikrim. Aradaki temel fark, benimkinde Kafanın şaftının sonuna kadar içeri girdiğini görebileceğiniz aynı güzel kaydırma mekanizmasının olmaması. Bu sadece çok fazla güç veriyor ve baskıya karmaşıklık katıyor, bu yüzden sadece ekledim. Bu modeli tasarlamanın en zor kısmı işlevsel bir iplik yapmaktı. Genellikle iplikleri basarken olabildiğince büyük yaparsınız, ancak bu modelde elinize sığması ve başparmağınızla döndürülmesi gerektiği için bu gerçekten bir seçenek değil. Sonunda ortaya çıkan sonuçtan gerçekten memnunum.

Biraz Montaj Gerekiyor

Bu model 4 farklı .stl dosyası halinde geliyor. Bu baskının en zor kısmı, thread.stl ve nut.stl dosyalarının daha küçük bir katman yüksekliğine ihtiyaç duyması (dişlerin doğru şekilde birbirine geçtiğinden emin olmak için bu katman yüksekliklerini aynı tutardım) ve bu küçük parçalar büyük miktarda kuvvet altında kalabileceğinden yüksek bir dolgu yoğunluğu tavsiye ederim. Diğer iki dosya oldukça kolay yazdırılır ve %30 ila %50 dolgu ile iyi olmalıdır, ancak kilometre filamentlere ve bu aracı ne kadar ağır kullanmayı planladığınıza göre değişir.

Parçaların montajı kolaydır, ancak biraz süper yapıştırıcı veya benzer bir içki gerektirir. Thread.stl'nin bir ucunda, head.stl'deki bir altıgene güzel ve rahat bir şekilde oturması gereken bir altıgen vardır. Yapıştırmadan önce tavsiye edeceğim önemli bir adım, ipliği matkabımın ucuna koydum ve somunu bir pense ile tuttum ve ipliği yavaşça geçirdim. Özellikle pürüzlü parçalarınız varsa birkaç kez ileri geri gitmeniz gerekebilir, ancak bu, monte edildikten sonra çok daha iyi çalışmasını sağlar. Ayrıca dişlerime biraz yağ damlattım, bu biraz daha pürüzsüz olmasına yardımcı oldu, ancak kesinlikle gerekli değil.

Desteklerinizle ilgili sorunlarla karşılaşırsanız, sapa yerleştirmeden önce kafa üzerinde biraz zımparalama yapmak da akıllıca olabilir. Herhangi bir direnç olmadan içeri doğru kaymalıdır. Eğer içeri itmek zorsa, dışarı çıkarmak çok daha zor olacaktır!

Bu projeye Blogumdan göz atın https://blog.ansonbiggs.com/oldie-wrench/

Yazdırma Ayarları
Yazıcı Markası: Creality

Yazıcı: Ender 3

Filament: ZIRO 3D Yazıcı Filament PLA 1.75mm Mermer Renk

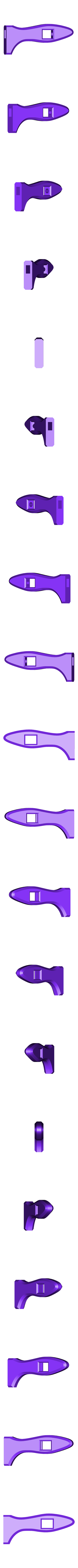

Kulp
Yapım süresi: 1 saat 31 dakika
Filament uzunluğu: 7571.7 mm
Plastik ağırlığı: 22.76 g (0.05 lb)

Destekler: Hayır, gerçekten endişeleniyorsanız iç tarafa biraz koyabilirsiniz, ancak bu küçük bir köprü ve destekleri çıkarmak acı verici olacaktır, bu yüzden uğraşmazdım.
Katman Yüksekliği: .2mm
Dış Dolgu Deseni: Eşmerkezli görünümü sevdim ama önemli olmamalı.

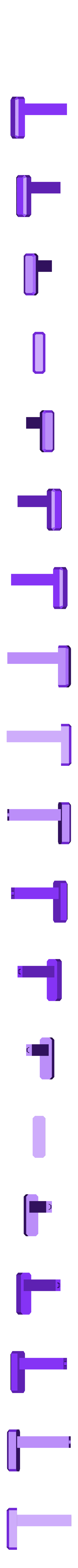

Kafa
Yapım süresi: 0 saat 33 dakika
Filament uzunluğu: 3811,6 mm
Plastik ağırlığı: 11,46 g (0,03 lb)

Destekler: Yan tarafına yazdırdım, bu yüzden sapa giren tüm şaftın altında desteklere ihtiyacı var.
Katman Yüksekliği: .2

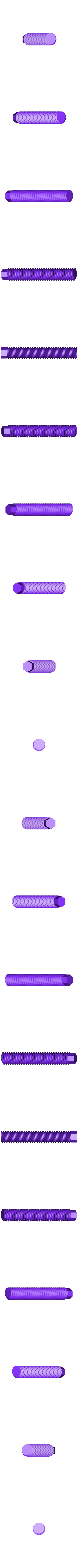

İplik
Yapım süresi: 1 saat 18 dakika
Filament uzunluğu: 538,1 mm
Plastik ağırlığı: 1,62 g (0,00 lb)

Destekler: Hayır
Katman Yüksekliği: .1
Dış Dolgu Deseni: Eşmerkezli

Bunu baskı yatağında altıgen tarafı aşağı bakacak şekilde yazdırdığınızdan emin olun, bu gerçekten güzel dişler elde etmenizi sağlar.

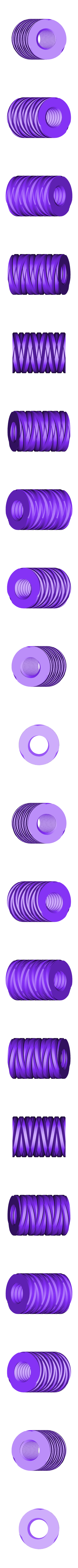

Somun
Oluşturma süresi: 0 saat 49 dakika
Filament uzunluğu: 729,4 mm
Plastik ağırlığı: 2,19 g (0,00 lb)

Destekler: Hayır
Katman Yüksekliği: .1
Dış Dolgu Deseni: Konsantrik

Bunu baskı yatağında düz tarafı aşağı bakacak şekilde yazdırdığınızdan emin olun, bu gerçekten güzel iplikler elde etmenizi sağlar.
