Creality Ender 3/ MKS GEN L Bağımsız PSU Muhafazası

Reklam
Paylaş
Şuna ekle
Make
?
Eser kalitesi: 5/5 (1 oy)
Üyelerin basılabilirlik, fayda, ayrıntı düzeyi vb. konularda değerlendirilmesi
Lisans
Kullanımlar
3D tasarım formatı
16 dosya (STEP ve STL) Kapat
  • Base_Front.stl 106.99725000000001 × 15.0 × 130.356483 mm
  • Base_Rear.stl 117.400177 × 10.0 × 113.643576 mm
  • Case_Top_Front.stl 29.0 × 5.0 × 137.856483 mm
  • Case_Top_Rear.stl 106.49974399999999 × 5.0 × 113.643576 mm
  • Chassis_Plate_Front.stl 47.49958 × 115.0 × 130.356483 mm
  • Chassis_Plate_Rear.stl 47.5 × 115.0 × 113.643576 mm
  • Controller_Board_Cover.stl 14.900433 × 102.00029 × 129.356483 mm
  • Front_Plate.stl 86.49958000000001 × 121.0 × 11.879410000000007 mm
  • Mains_Input_Terminal_Cover.stl 55.000164 × 115.0 × 55.640781000000004 mm
  • Mosfet_Cover_Plate.stl 14.900436 × 53.049591 × 113.643576 mm
  • PSU_Enclosure.step
  • PSU_Fan_Cover.stl 20.0 × 86.17486199999999 × 97.99144 mm
  • PSU_Fan_Shroud.stl 27.350998000000004 × 89.99999600000001 × 98.00000700000001 mm
  • Pi_Cover.stl 12.5 × 78.900406 × 98.44091599999999 mm
  • Side_Plate_Front.stl 5.007007999999999 × 76.400406 × 115.063118 mm
  • Side_Plate_Rear.stl 5.007007999999999 × 76.400406 × 107.000003 mm

Formatlar hakkında daha fazla bilgi edin
Yayın tarihi
?
Şurada yayınlandı: Thingiverse
Tasarım numarası 421002
Tasarım yazarı jamestongue
jamestongue

jamestongue

Bu tasarımla ilgili bir sorun mu var? Bir sorun bildir.

3D yazıcı dosyası bilgisi

3D model açıklaması

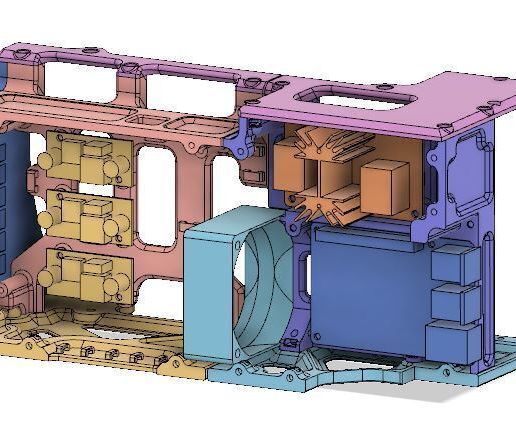

Stok Ender 2/3 PSU'nun etrafına sığacak şekilde tasarlanmış, üzerinde çalışılmakta olan bağımsız bir muhafaza. MKS Gen L ana kartı, 3x LM2596 step down buck dönüştürücüler, bir Raspberry Pi, ısıtmalı yatak mosfet modülü (bağlantıya bakın) ve 60 x 25 sessiz çalışan bir fanı dahili olarak monte eder (bağlantıya bakın).

Ek olarak, PSU'ya harici olarak takılmak üzere tasarlanmış ve bir Noctua 80 x 20 NF-R8 Redux eksenel fan barındıran bir örtü ve kapak vardır. NB. Bu montaj PSU alüminyum kapağının delinmesini/kesilmesini gerektirir.

Her parçadan 1 adet gereklidir.

Metal dişler sağlamak için mümkün olan yerlerde M3 somun yerleştirmek için yuvalar sağlanmıştır. Aksi takdirde delikler M3 diş açılacak şekilde boyutlandırılmıştır, ancak M3 x 1.5D Helicoil uçların takılmasını tavsiye ederim. Her şey M3 x 8, M3 x 12 ve M3 x 20 soket başlı cıvatalarla monte edilmiş, ardından M4 x 8 soket başlı cıvatalarla PSU kasasına sabitlenmiştir.

Tüm cıvatalar çelik soket başlıdır.

M4 x 8mm 6off
Helicoil 23off
M3 somun 17off
M3 x 8mm 28off
M3 x 10mm 10off
M3 x14mm 2off
M3 x 16 1off

Bunlar sadece muhafazayı bir arada ve PSU'ya tutmak için gereken sabitlemelerdir. Bu liste, bileşenleri muhafazanın içine monte etmek için gereken sabitlemeleri İÇERMEZ.

23/2/19: Mosfet kapak plakası, o zamanlar iyi bir fikir olduğunu düşündüğüm bir boşluktan kurtulmak için değiştirildi...

https://www.novatech.co.uk/products/noctua-nf-r8-redux-1800rpm-pwm-80mm-quiet-case-fan/nf-r8redux1800rpmpwm.html?gclid=CjwKCAiAkrTjBRAoEiwAXpf9CY2_6Ta9QvBGpljzjFL3qScPfntWMyuy3cNlkkIePsYSrGftUtrcrBoCaVIQAvD_BwE#utm_source=google&utm_medium=base&utm_campaign=products

https://www.quietpc.com/na-ds-60

https://www.amazon.co.uk/dp/B07BJZRSCP/ref=asc_df_B07BJZRSCP58580977/?tag=googshopuk-21&creative=22146&creativeASIN=B07BJZRSCP&linkCode=df0&hvadid=310621691516&hvpos=1o5&hvnetw=g&hvrand=7660570925759550460&hvpone=&hvptwo=&hvqmt=&hvdev=c&hvdvcmdl=&hvlocint=&hvlocphy=1006628&hvtargid=pla-445138666471
