Trabalhar no Stargate Atlantis

Propaganda
Compartilhar
Adicionar a
Make
?
Qualidade da criação: 2,7/5 (3 votos)
Avaliação dos membros quanto a adequação para impressão, utilidade, nível de detalhe, etc.
Licença
Usos
Formato do design 3D
76 arquivos (STL) Fechar
  • sga_base.stl
  • sga_base_arduino_mount.stl
  • sga_base_back_left.stl
  • sga_base_back_right.stl
  • sga_base_both_side_led_frame.stl
  • sga_base_both_side_led_glass_arrow.stl
  • sga_base_left_front_led_frame.stl
  • sga_base_left_front_led_glass.stl
  • sga_base_left_front_led_support.stl
  • sga_base_left_front_support.stl
  • sga_base_left_front_wall.stl
  • sga_base_left_frontside_wall.stl
  • sga_base_left_middle_wall.stl
  • sga_base_left_rear_support.stl
  • sga_base_left_rear_wall.stl
  • sga_base_rear_led_support.stl
  • sga_base_right_front_led_frame.stl
  • sga_base_right_front_led_glass.stl
  • sga_base_right_front_led_support.stl
  • sga_base_right_front_support.stl
  • sga_base_right_front_wall.stl
  • sga_base_right_frontside_wall.stl
  • sga_base_right_middle_wall.stl
  • sga_base_right_rear_support.stl
  • sga_base_right_rear_wall.stl
  • sga_base_stairs_back_1.stl
  • sga_base_stairs_back_2.stl
  • sga_base_stairs_back_3.stl
  • sga_base_stairs_back_4.stl
  • sga_base_stairs_back_5.stl
  • sga_base_stairs_back_6.stl
  • sga_base_stairs_back_7.stl
  • sga_base_stairs_back_8.stl
  • sga_base_stairs_front_1.stl
  • sga_base_stairs_front_2.stl
  • sga_base_stairs_front_3.stl
  • sga_base_stairs_front_4.stl
  • sga_base_stairs_front_5.stl
  • sga_base_stairs_front_6.stl
  • sga_base_stairs_front_7.stl
  • sga_base_stairs_front_8.stl
  • sga_base_stairs_left_wall.stl
  • sga_base_stairs_right_wall.stl
  • sga_base_stairs_top_1.stl
  • sga_base_stairs_top_2.stl
  • sga_base_stairs_top_3.stl
  • sga_base_stairs_top_4.stl
  • sga_base_stairs_top_5.stl
  • sga_base_stairs_top_6.stl
  • sga_base_stairs_top_7.stl
  • sga_base_top_led_support.stl
  • sga_base_top_left.stl

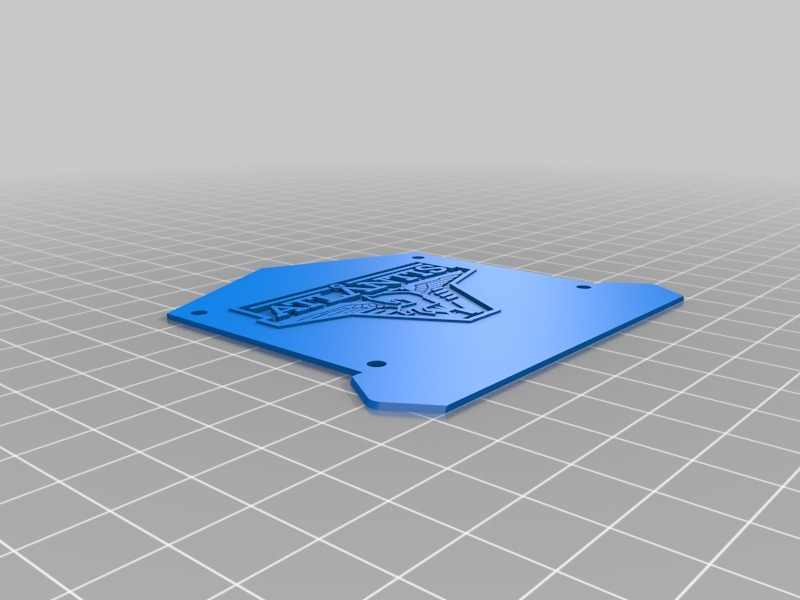

  • sga_base_top_logo.stl
  • sga_base_top_right.stl
  • sga_base_usb_cover_solid.stl
  • sga_base_usb_cover_vent.stl
  • sga_gate_back.stl
  • sga_gate_chevron_1.stl
  • sga_gate_chevron_2_a.stl
  • sga_gate_chevron_2_b.stl
  • sga_gate_chevron_2_c.stl
  • sga_gate_chevron_3_a.stl
  • sga_gate_chevron_3_b.stl
  • sga_gate_chevron_3_c.stl
  • sga_gate_chevron_4.stl
  • sga_gate_front_1_cw.stl
  • sga_gate_front_2_cw.stl
  • sga_gate_front_3_cw.stl
  • sga_gate_front_4_cw.stl
  • sga_gate_front_5_cw.stl
  • sga_gate_front_6_cw.stl
  • sga_gate_front_7_cw.stl
  • sga_gate_front_8_cw.stl
  • sga_gate_front_9_cw.stl
  • sga_gate_middle.stl
  • sga_gate_middle_bottom.stl

Saiba mais sobre os formatos
Data de publicação
?
Publicado em Thingiverse em:
Número do design 1312620
Glitch

Glitch

Algum problema com este design? Relatar um problema.

Informações do arquivo para impressora 3D

Descrição do modelo 3D

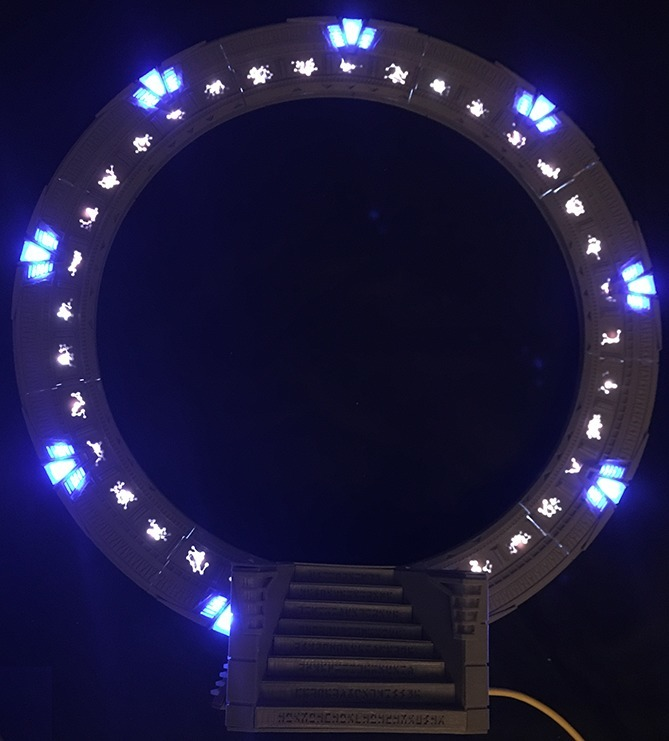

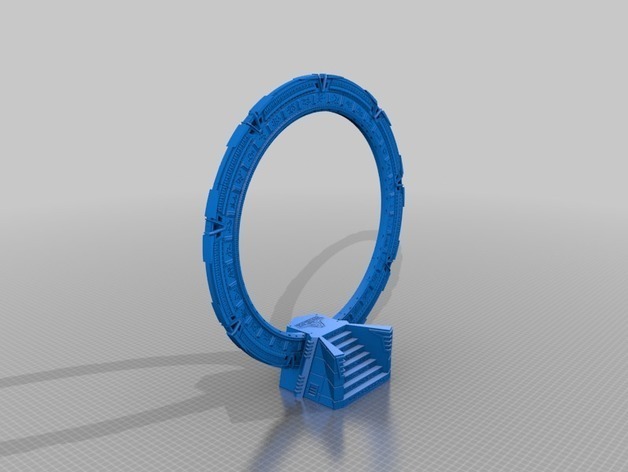

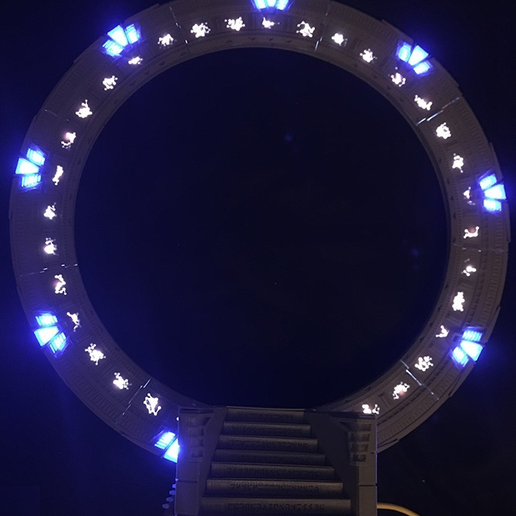

A espera acabou. Este é o modelo do Stargate Atlantis do meu vídeo publicado.

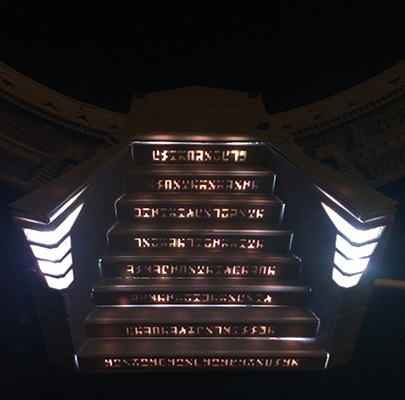

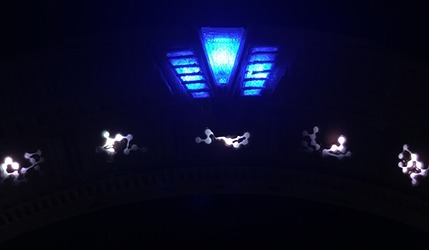

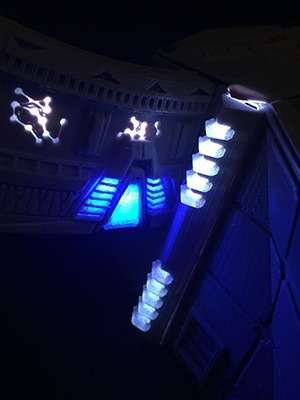

Não são necessários motores para este modelo. No entanto, existem aproximadamente 130 LEDs NeoPixel/RGB. O número exato de LEDs dependerá do número de LEDs que utilizar na base. Os degraus, os painéis laterais e o vidro traseiro podem ter o número de LEDs que lhe for mais conveniente. Abaixo está uma tabela que indica quantos eu usei.

Porta interior = 36

Portão exterior = 27

Degraus = 6,6,5,5,4,4,3,3

Frente lateral = 3,3

Lado do meio = 3,3

Parte superior = 5

Janela traseira = 15

Liguei-os como três circuitos ao Arduino - Gate Inner, Gate Outer, Base.

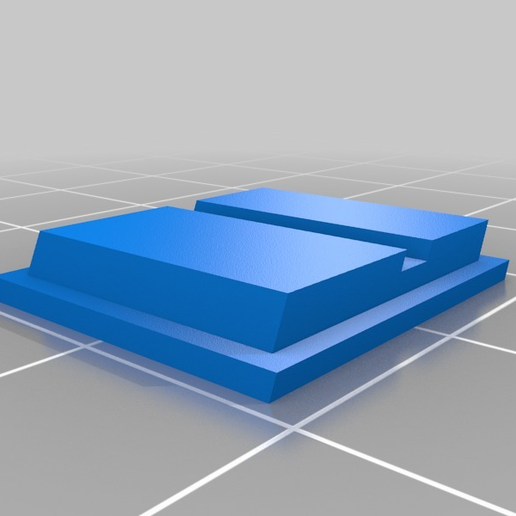

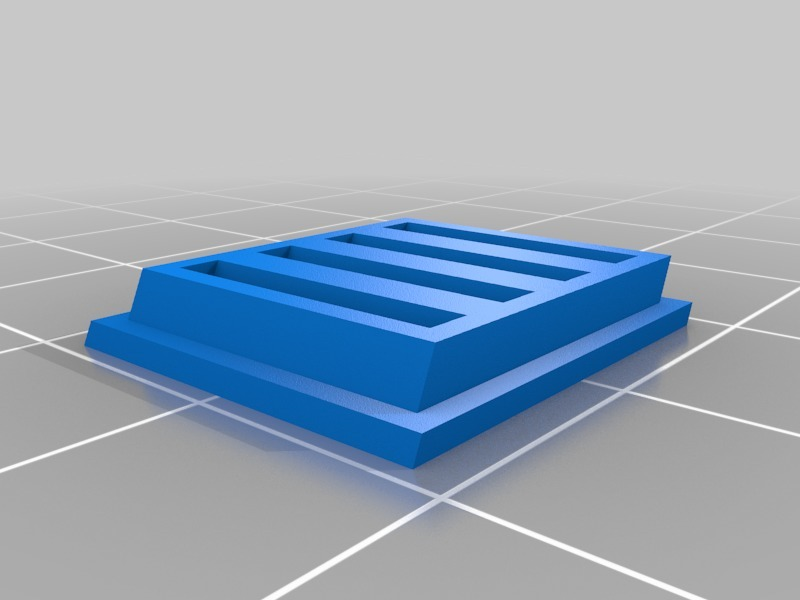

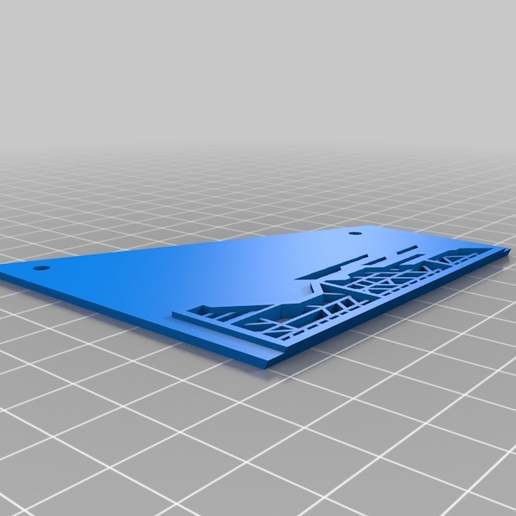

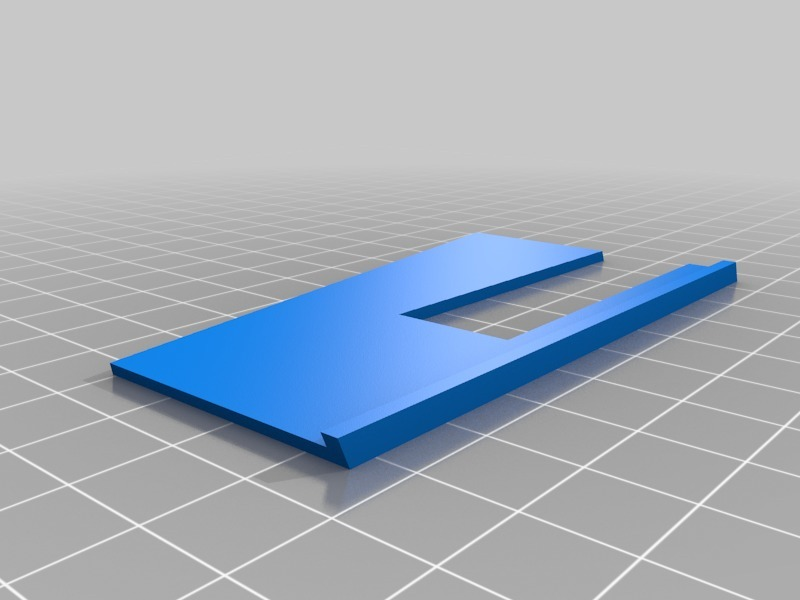

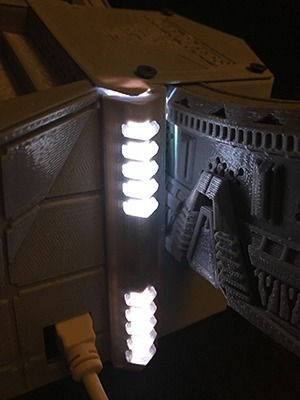

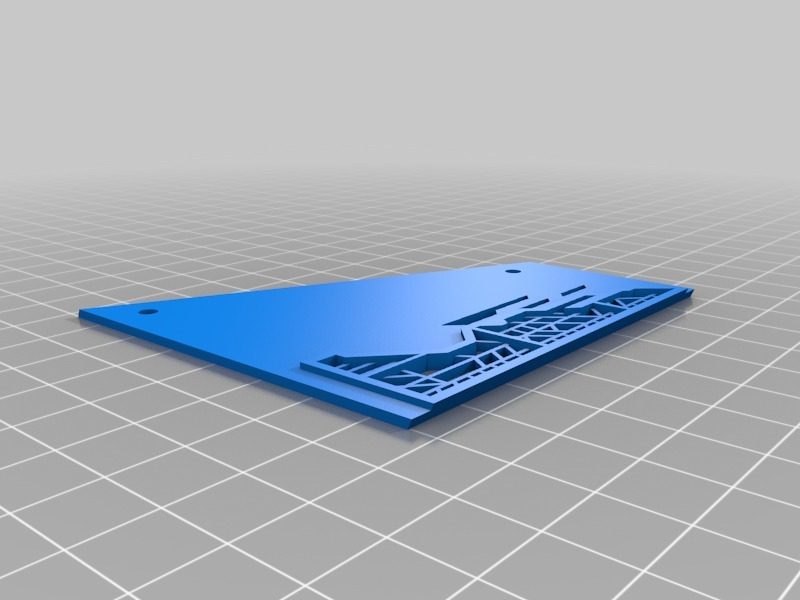

Os painéis laterais incluem cortes para os cabos. Existem duas coberturas de painel opcionais. Uma cobertura sólida que continua o padrão do painel e encaixa a partir do interior e foi concebida para o recorte que não pretende utilizar. Um painel de "saída de ar" que, como o nome sugere, se assemelha a uma saída de ar. Encaixa-se do lado de fora e permite uma fácil colocação e remoção. Penso que fica bem quando o modelo não está a ser utilizado e não são necessários cabos.

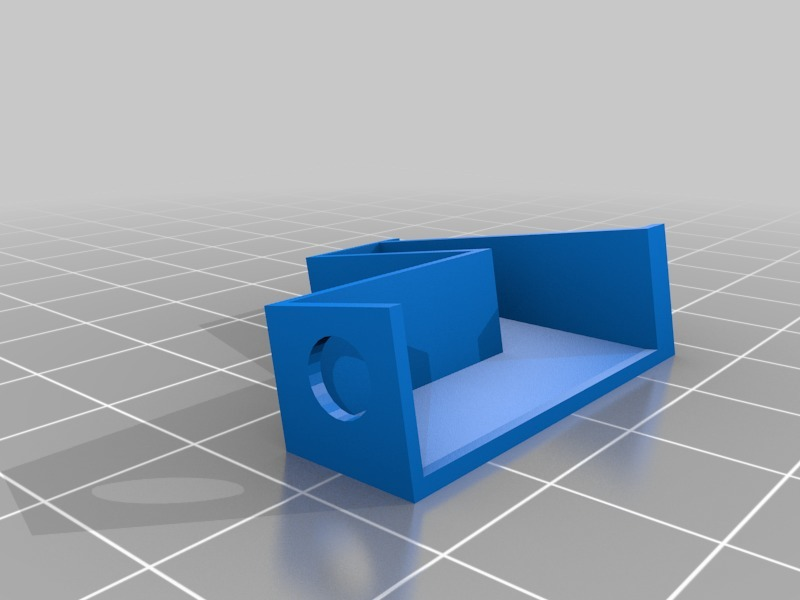

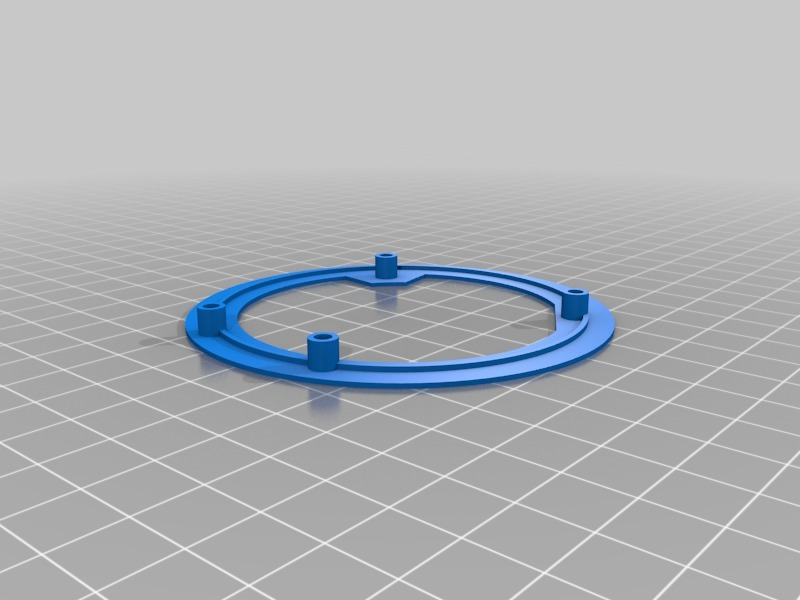

O Arduino encaixa numa base circular. Isto permite-lhe posicionar o Arduino numa orientação que se adapte às suas necessidades.

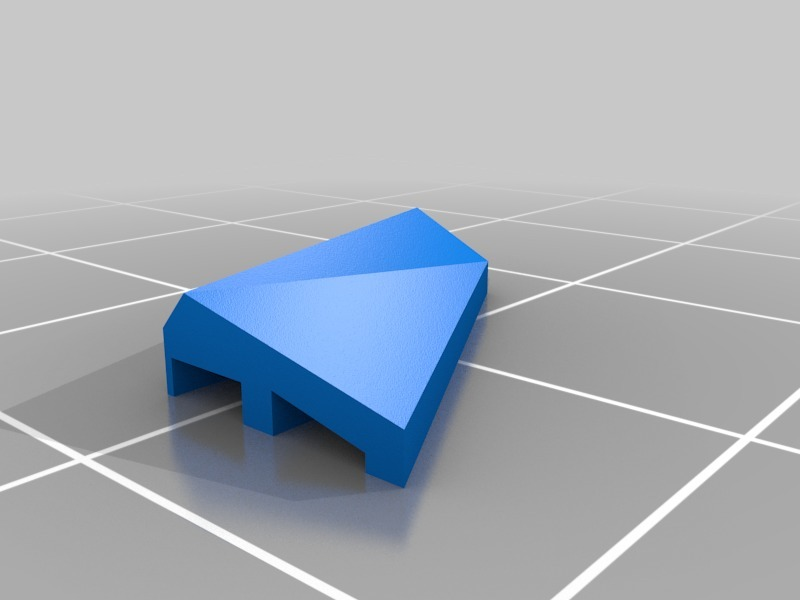

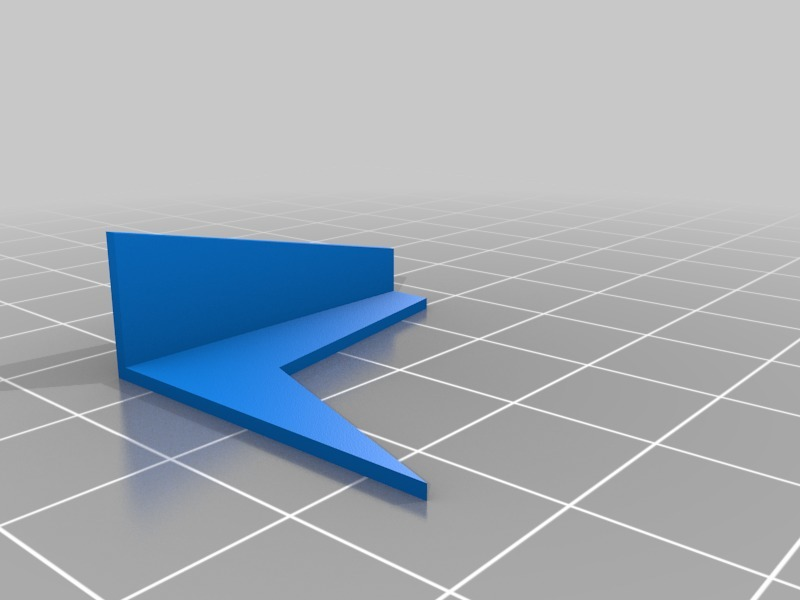

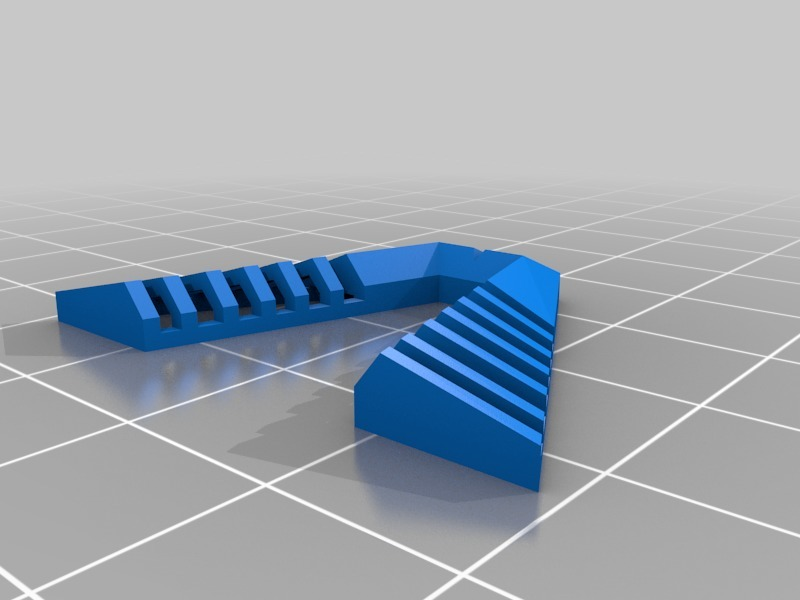

Há uma escolha de três tipos de chevrons.

"chevron_1" é uma peça que pode ser impressa como opaca ou transparente.

"chevron_2" corresponde a três peças. "a" deve ser impressa opaca e "b" e "c" transparentes.

O "chevron_3" tem três peças, mas depende da qualidade da impressão. "a" deve ser impresso opaco com "b" e "c" transparentes.

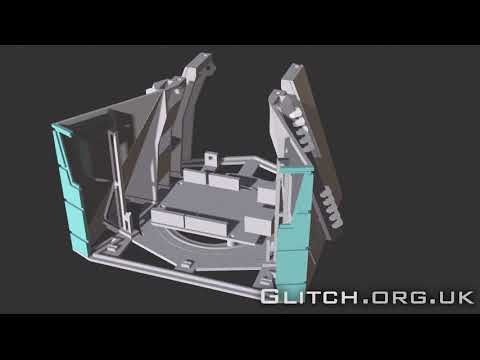

O vídeo de montagem está atualmente alojado no meu site e no yourube

http://www.glitch.org.uk/working-stargate-atlantis-assembly-video/

https://www.youtube.com/watch?v=zSUKtZLlsoY
