Coleção de contentores-cisterna (escala HO)

Esta é uma coleção de tanques intermodais de 20 pés altamente detalhados. Para ter mais variedade no seu layout, este desenho pode ser impresso em várias variantes de aparência e complexidade diferentes.

Uma vez que o cults não suporta imagens na descrição, estas encontram-se na secção de ficheiros. Ver texto mais significativo na página principal do projeto: https://positron96.gitlab.io/projects/container-collection/tank-containers.html.

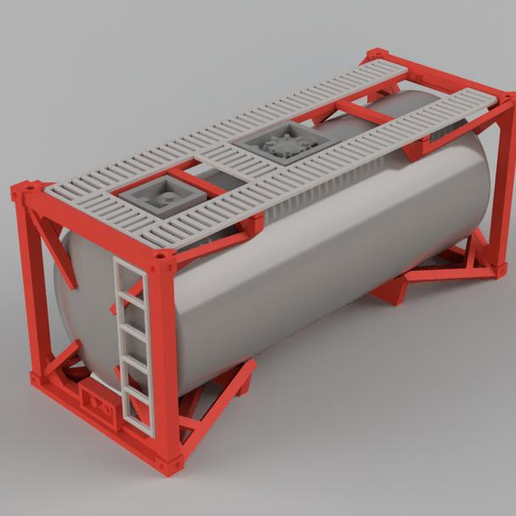

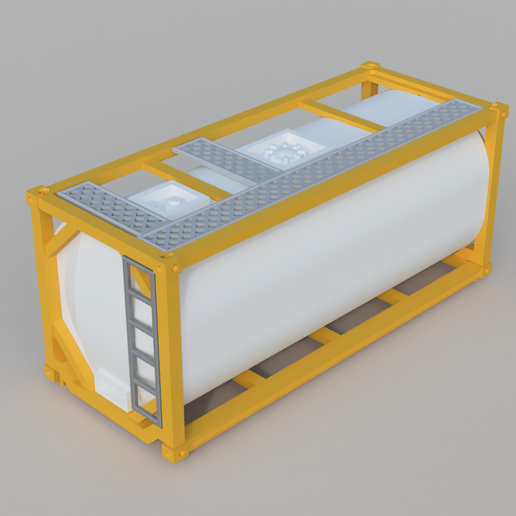

Basicamente, existem 2 variantes de molduras: A moldura 1 (amarela) é fácil de imprimir, a moldura 2 (vermelha) tem mais peças e é mais complexa de montar.

A estrutura-1 pode ter 2 tipos de tanques: Tanque-1 (redondo na secção transversal) e Tanque-2 (redondo-reto na secção transversal).

A cuba-1 está disponível em 2 variantes - com 2 conjuntos de válvulas no topo (Cisterna-1-2) e com 1 conjunto (Cisterna-1-1).

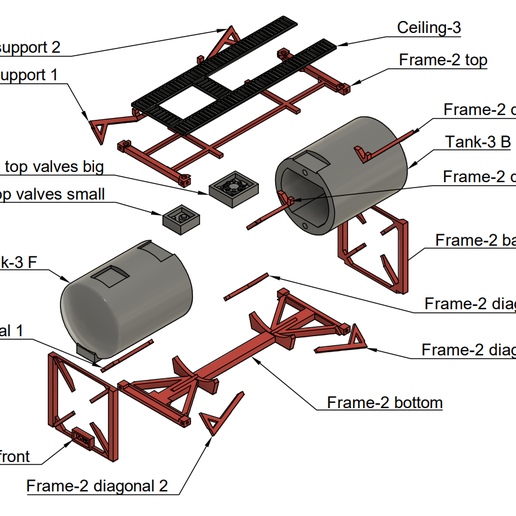

A estrutura-2 tem apenas uma variante de tanque, o Tanque-3. Tem 2 conjuntos de válvulas superiores. O tanque-3 é ligeiramente mais pequeno do que os outros, por isso as suas válvulas são ligeiramente mais altas e são armazenadas como peças separadas.

Existe uma opção para a escada lateral e 3 opções para os degraus superiores (Teto-1, Teto-2 e Teto-3). O Teto-1 foi concebido para ser utilizado em cisternas com 1 conjunto de válvulas, o Teto-2 e o Teto-3 são utilizados com 2 conjuntos de válvulas superiores. Mas, em geral, pode misturá-los como quiser.

As metades dos tanques têm orifícios para peças de filamento de 1,75 mm para um alinhamento preciso. Os tanques também têm recortes para alinhamento com as peças da estrutura.

Se vais levantar as cisternas com uma grua ou queres adicionar peso aos vagões, é boa ideia adicionar cerca de 10g de peso dentro das cisternas (porcas e parafusos de aço, pesos de chumbo, até mesmo pedras ou areia).

Todos os ficheiros têm uma face plana que deve estar na parte inferior quando impressos. Usei 0,08mm de altura de camada para maior precisão, bocal padrão de 0,4mm.

Os ficheiros necessários para cada componente grande são os seguintes:

• Quadros:

  • Quadro-1 (amarelo, mais simples)
  • Frente da moldura-1
  • Moldura-1 traseira
  • Estrutura-1 superior
  • Fundo da moldura-1
  • Quadro-2 (vermelho, complexo)
  • Moldura-2 frente
  • Moldura-2 atrás
  • Estrutura-2 superior
  • Fundo da moldura-2
  • Moldura-2 diagonal 1 (x2)
  • Moldura-2 diagonal 2 (x2)
  • Diagonal do quadro 2 com suporte 1 (x2)
  • Diagonal do quadro 2 com suporte 2 (x2)

• Tanques:

  • Tanque-1 (redondo)
  • Tanque-1-2 (2 escotilhas no topo)
    • Tanque-1 B
    • Tanque-1-2 F
    • Válvulas de topo do tanque-1 grande
    • Válvulas superiores do tanque-1 pequenas
  • Tanque-1-1 (apenas 1 escotilha no topo)
    • Tanque-1 B
    • Tanque-1-1 F
    • Válvulas de topo do tanque-1 grande
  • Tanque-2 (redondo-retangular)
    • Tanque-2 F
    • Tanque-2 B
    • Válvulas de topo do tanque-1 grandes
    • Válvulas superiores do tanque-1 pequenas
  • Tanque-3
    • Tanque-3 B
    • Tanque-3 F
    • Válvulas de topo do tanque-3 grande
    • Válvulas superiores do tanque-3 pequeno

• Escadas e guarda-corpos:

  • Escada
  • Teto-1
  • Teto-2
  • Teto-3

Todos os ficheiros têm uma face plana que deve estar na parte inferior quando impressa. Utilizei uma altura de camada de 0,08 mm para uma maior precisão e um bocal padrão de 0,4 mm.
