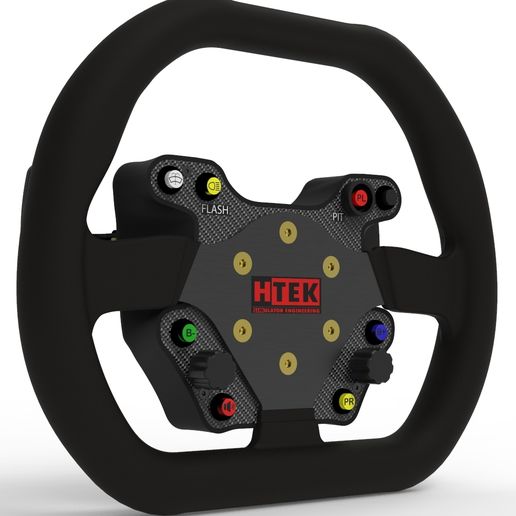

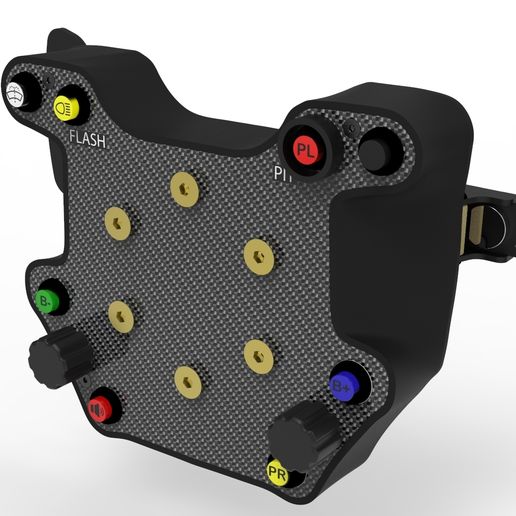

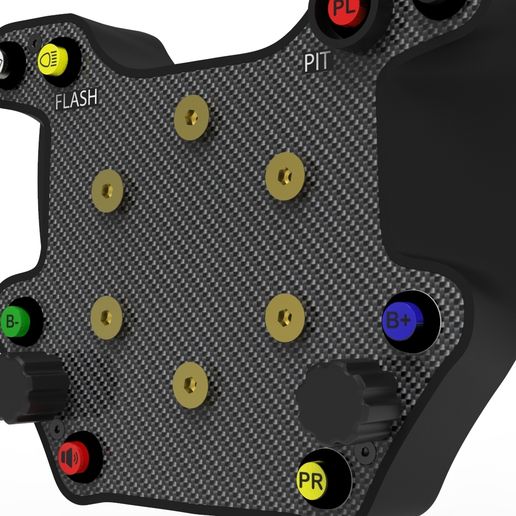

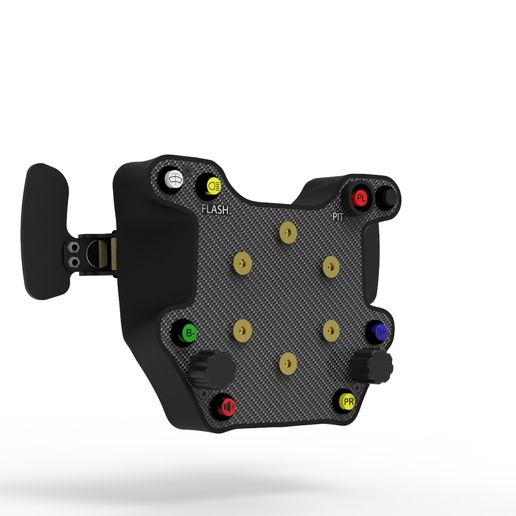

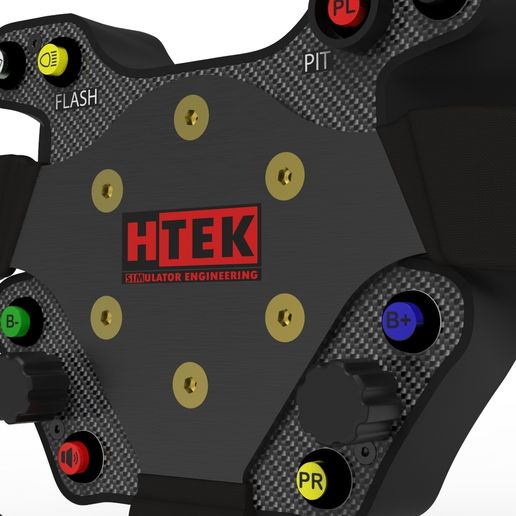

Button box, by HTEK Simulator Engineering.
You can print all parts. The button box contains 4 printable parts.

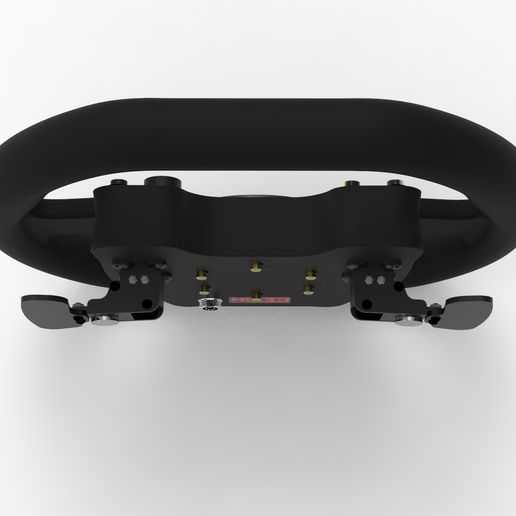

Paddle shifters are HTEK Paddle Shifter's, but you can edit the backplate to install any paddle shifter available on the market.

https://cults3d.com/en/3d-model/game/htek-h207-paddle-shifters

https://cults3d.com/en/3d-model/game/htek-h206-paddle-shifters

https://cults3d.com/en/3d-model/game/htek-magnetic-paddle-shifter

Electronics are controlled by an Arduino Pro Micro, which is mounted to the top part by a breadboard.

The ZIP file contains STL files for printing, and STEP file for optional editing for your needs.

Steering wheel compatibility (6x70):

Momo

Mod 31
Mod 69
Mod 78
Montecarlo

Omp

320 S
Racing GP
Targa
Trecento

Sparco

L360
R323
R383
Ring

Other

MPI Mazda
Most chinese replicas

Required parts:

6x50 Bolt (6pcs)
https://www.aliexpress.com/item/33007545714.html?spm=a2g0s.9042311.0.0.711f4c4dLP7HvC

3x10 Bolt (4pcs)
https://www.aliexpress.com/item/33007545714.html?spm=a2g0s.9042311.0.0.711f4c4dLP7HvC

Buttons (8pcs)
https://www.aliexpress.com/item/32692164728.html?spm=a2g0s.9042311.0.0.27424c4dHqjRac

Rotary encoders (2pcs)
https://www.aliexpress.com/item/32872039030.html?spm=a2g0o.productlist.0.0.595676736UnLIU&algo_pvid=68acc14d-f7d5-49b9-9c84-261ff4b2e7db&algo_expid=68acc14d-f7d5-49b9-9c84-261ff4b2e7db-1&btsid=0a5d1d96-56a0-4aad-9ad5-155c792a16c6&ws_ab_test=searchweb0_0,searchweb201602_10,searchweb201603_53

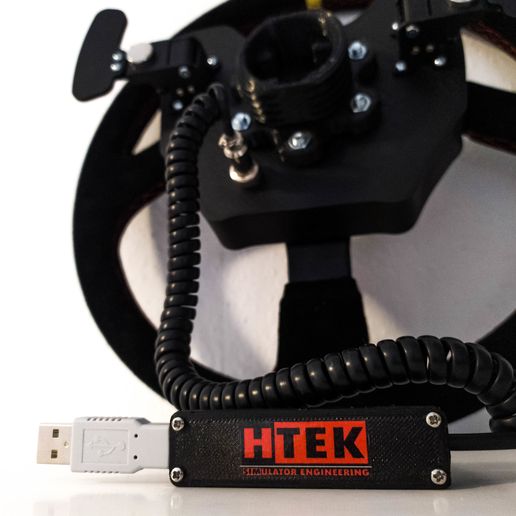

GX12 connector (1pc)
https://www.aliexpress.com/item/33032206608.html?spm=a2g0s.9042311.0.0.711f4c4dLP7HvC

Arduino Pro Micro (1pc)
https://www.aliexpress.com/item/1871481789.html?spm=a2g0s.9042311.0.0.27424c4drG7uGf

Breadboard (1pc)
https://www.aliexpress.com/item/4000151962102.html?spm=a2g0o.productlist.0.0.2a866688fA81qd&algo_pvid=f27f609e-a64d-43f8-9eaa-057e48edde7b&algo_expid=f27f609e-a64d-43f8-9eaa-057e48edde7b-6&btsid=959756e2-9a8b-44c8-bcd6-8e5071ca3dbc&ws_ab_test=searchweb0_0,searchweb201602_10,searchweb201603_53

FOR PERSONAL USE ONLY - NON COMMERCIAL - NOT FOR RESALE

COPYRIGHT HTEK Simulator Engineering - ALL RIGHTS RESERVED

You cannot sell the digital model, a derivative or adaptation of the model, nor can you sell prints of the model.

Configurações de impressão 3D

Nozzle 0.4 Layer 0.2 - 0.12 Infill 75% - 100%.
