Tapete rolante móvel funcional com lagartas - escala 1:14

Tracked-converyer-belt-folded-both.jpg Tapete rolante móvel funcional com lagartas - escala 1:14
Tracked-converyer-belt-folded-front.jpg Tapete rolante móvel funcional com lagartas - escala 1:14
Tracked-converyer-belt-extended-with-sand-and-excavator1.jpg Tapete rolante móvel funcional com lagartas - escala 1:14
Tracked-converyer-belt-extended-with-sand-and-excavator.jpg Tapete rolante móvel funcional com lagartas - escala 1:14
Tracked-converyer-belt-extended-with-sand-running.png Tapete rolante móvel funcional com lagartas - escala 1:14
Tracked-converyer-belt-extended-detail.jpg Tapete rolante móvel funcional com lagartas - escala 1:14
Tracked-converyer-belt-extended-top.jpg Tapete rolante móvel funcional com lagartas - escala 1:14
Tracked-converyer-belt-folded-side.jpg Tapete rolante móvel funcional com lagartas - escala 1:14
Wiring-scheme.png Tapete rolante móvel funcional com lagartas - escala 1:14
Tracked-converyer-belt-extended-1.jpg Tapete rolante móvel funcional com lagartas - escala 1:14
Propaganda
Faça uma oferta
Compartilhar
Adicionar a
Make
?
Qualidade da criação: 5/5 (1 votar)
Avaliação dos membros quanto a adequação para impressão, utilidade, nível de detalhe, etc.
Licença
Usos
Formato do design 3D
3 arquivos (PDF e ZIP) Fechar
  • Assembly instructions.pdf
  • Stickers.pdf
  • Tracked Conveyer Belt - STL Files.zip
    • Tracked Conveyer Belt - Warning light holder.stl
    • Tracked Conveyer Belt - Back frame.stl
    • Tracked Conveyer Belt - Center frame cover.stl
    • Tracked Conveyer Belt - Center frame housing roof.stl
    • Tracked Conveyer Belt - Center frame housing.stl
    • Tracked Conveyer Belt - Center frame split 1of2.stl
    • Tracked Conveyer Belt - Center frame split 2of2.stl
    • Tracked Conveyer Belt - Center frame.stl
    • Tracked Conveyer Belt - Center left Frame.stl
    • Tracked Conveyer Belt - Center right Frame.stl
    • Tracked Conveyer Belt - Conveyer actuator bar.stl
    • Tracked Conveyer Belt - Conveyer actuator beam.stl
    • Tracked Conveyer Belt - Conveyer actuator connecting bar.stl
    • Tracked Conveyer Belt - Conveyer back cover.stl
    • Tracked Conveyer Belt - Conveyer back floor beam.stl
    • Tracked Conveyer Belt - Conveyer back floor.stl
    • Tracked Conveyer Belt - Conveyer back hinge beam.stl
    • Tracked Conveyer Belt - Conveyer back plate.stl
    • Tracked Conveyer Belt - Conveyer back roller left bearing holder.stl
    • Tracked Conveyer Belt - Conveyer back roller right bearing holder.stl
    • Tracked Conveyer Belt - Conveyer back roller.stl
    • Tracked Conveyer Belt - Conveyer back side plate.stl
    • Tracked Conveyer Belt - Conveyer Bearing holder.stl
    • Tracked Conveyer Belt - Conveyer belt roller.stl
    • Tracked Conveyer Belt - Conveyer bucket.stl
    • Tracked Conveyer Belt - Conveyer diagnal beam 1.stl
    • Tracked Conveyer Belt - Conveyer diagnal beam 2.stl
    • Tracked Conveyer Belt - Conveyer end beam 1.stl
    • Tracked Conveyer Belt - Conveyer frame left back.stl
    • Tracked Conveyer Belt - Conveyer frame left center 1.stl
    • Tracked Conveyer Belt - Conveyer frame left center 2.stl
    • Tracked Conveyer Belt - Conveyer frame left center 3.stl
    • Tracked Conveyer Belt - Conveyer frame left front 1.stl
    • Tracked Conveyer Belt - Conveyer frame left front 2.stl
    • Tracked Conveyer Belt - Conveyer frame right back.stl
    • Tracked Conveyer Belt - Conveyer frame right center 1.stl
    • Tracked Conveyer Belt - Conveyer frame right center 2.stl
    • Tracked Conveyer Belt - Conveyer frame right center 3.stl
    • Tracked Conveyer Belt - Conveyer frame right front 1.stl
    • Tracked Conveyer Belt - Conveyer frame right front 2.stl
    • Tracked Conveyer Belt - Conveyer front hinge beam.stl
    • Tracked Conveyer Belt - Conveyer front roller.stl
    • Tracked Conveyer Belt - Conveyer Motor Frame.stl
    • Tracked Conveyer Belt - Conveyer roller frame with guide.stl.stl
    • Tracked Conveyer Belt - Conveyer roller frame without guide.stl
    • Tracked Conveyer Belt - Conveyer roller holder.stl
    • Tracked Conveyer Belt - Conveyer roller small.stl
    • Tracked Conveyer Belt - Conveyer roller wide.stl
    • Tracked Conveyer Belt - Front frame beam.stl
    • Tracked Conveyer Belt - Front frame diagonal beam.stl
    • Tracked Conveyer Belt - Front frame left arm.stl
    • Tracked Conveyer Belt - Front frame right arm.stl
    • Tracked Conveyer Belt - Front frame.stl
    • Tracked Conveyer Belt - Track back plate left.stl
    • Tracked Conveyer Belt - Track back plate right.stl
    • Tracked Conveyer Belt - Track cover left.stl
    • Tracked Conveyer Belt - Track cover right.stl
    • Tracked Conveyer Belt - Track leg left motor.stl
    • Tracked Conveyer Belt - Track leg right motor.stl
    • Tracked Conveyer Belt - Track leg.stl
    • Tracked Conveyer Belt - Track roller plate.stl
    • Tracked Conveyer Belt - Track roller.stl
    • Tracked Conveyer Belt - Track shoe.stl
    • Tracked Conveyer Belt - Track sprocket.stl
    • Tracked Conveyer Belt - Track wheel axis.stl
    • Tracked Conveyer Belt - Track wheel holder.stl
    • Tracked Conveyer Belt - Track wheel.stl
    • Tracked Conveyer Belt - Front frame Top.stl
    • Tracked Conveyer Belt - Cable holder.stl
    • Tracked Conveyer Belt - Cooling system bottom.stl
    • Tracked Conveyer Belt - Cooling system top.stl

Saiba mais sobre os formatos
Última atualização
Data de publicação
Número do design 3434215
Prince3dDesigns

Prince3dDesigns

Conta certificada
Algum problema com este design? Relatar um problema.

Informações do arquivo para impressora 3D

Descrição do modelo 3D

Traga o poder de construção real para a sua configuração RC à escala 1:14 com este modelo totalmente funcional da correia transportadora de rastos TC421.

Baseado no design original da máquina, este modelo pode:

✔ Conduzir sobre lagartas

Dobrar e desdobrar remotamente

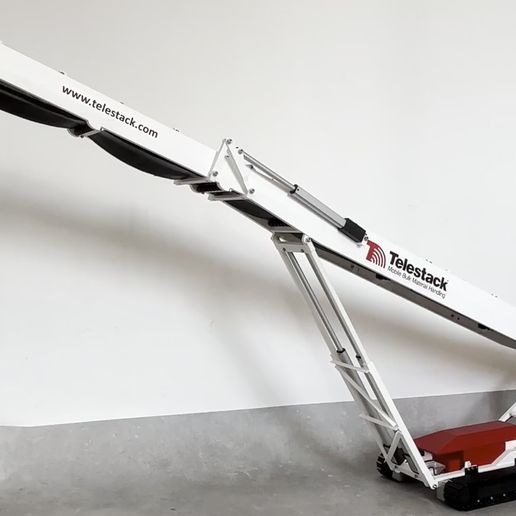

Fazer funcionar a correia para mover areia, cascalho, pedras ou outros materiais

Principais caraterísticas:

  • Escala 1:14 - ideal para estaleiros de construção RC

  • Manual de montagem ilustrado de 17 páginas com uma lista completa de peças (motores, rolamentos, actuadores, luzes de aviso, parafusos)

  • PDF de autocolante incluído para imprimir autocolantes realistas da máquina

  • Tamanho dobrado: 86 x 22 x 21 cm

  • Tamanho desdobrado: 153 x 75 x 21 cm

  • Comprimento da correia transportadora 158 cm e altura de queda de 75 cm

  • A correia de borracha em si pode ser feita a partir de um tubo interno de bicicleta padrão (não incluído), ainda trabalhando no design de TPU imprimível.

  • O desenho contém 68 ficheiros .STL.

Perfeitamente dimensionado para combinar com camiões e máquinas RC da Tamiya, Lesu, Carson, Bruder e outras marcas. Um must-have para dioramas de construção e entusiastas RC que querem realista, equipamentos de trabalho!

Lista de peças:

2x Motor de redução 20 RPM 12V

7x Rolamento 624Z 4 x 13 x 5 mm

2x Mola de compressão 1.2 * 12 * 50mm

2x flange de 22 mm, 6 mm

1x Flange de 22mm, 4mm

4x atuador Linuar DC 12V 100mm 4mm/s-150N (Opcional)

2x atuador Linuar DC 12V 200mm 4mm/s-150N

2x atuador Linuar DC 12V 30mm 4mm/s-150N

1x Motor de redução 50 RPM 12V

Pesos de equilíbrio

2x Luzes de aviso

12x Rolamento 693ZZ 3 x 8 x 4 mm

2x inserções M3 de 6 mm

7x ESC da sua escolha

1 recetor e transmissor de 8 ou mais canais

315cm de tubo de pneu de bicicleta interior para ser usado como correia transportadora. Pelo menos 78mm de largura.


Parafusos, lista de detalhes incluída no manual de instruções.

***** 2025-10-18

Faltavam 4 ficheiros no ZIP com ficheiros STL, estes foram adicionados.

Configurações de impressão 3D

Concebida para impressão 3D: orientação optimizada da peça, altura da camada de 0,1 mm, 4 paredes, 30% de enchimento, são necessários alguns suportes. Adapta-se a camas de impressão padrão de 25x25 cm.
