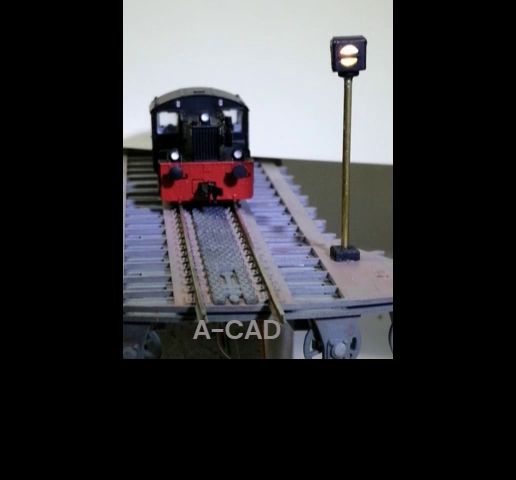

im 9. Teil ist das Gleissperrsignal für meine Drehscheibe beschrieben und als Download verfügbar.

Das Signal hat die Abmessung 5,4 x 5,4 x 5,4mm

bei der II. Variante sind die Anweisungen für die Gegenseite als Leuchtpunkt dargestellt.

Ziel war es einen Micro Servo unter die Bühne zu bringen.
Befestigt wird der mit Schrauben Ø1x3mm
Der Antrieb erfolgt über eine Kappe mit Arm die auf den Servo aufgesteckt wird.
Der Draht ist im Durchmesser 0,7mm , aus einem Flechtgitter.
Gebogen, das er in den Hebelarm am Signal eingreift.

Der Fahrweg des Servos lässt das Signal über 90° drehen, so bleibt noch etwas Luft für die Feinregulierung im Sketch.
Hier ist die Gradzahl zwischen 0° und 180° einzustellen.

Der Blechträger für die Bühne erhält eine Aussparung.
Die aktuelle Datei ist im Teil 5 aktualisiert -->Teil 5

Die LED ist eine 0603 SMD LED warmweiß.
Der + Pos wurde an dem 1mm Rohr oben angelötet und in dem transluzentem Becher verklebt.

Das eigentliche Signal liegt als Abwicklung bei - das wird zum Schluss über den Becher mit der LED geschoben und verklebt.
Ich denke die Bilder sind aussagefähig genug...

Messingrohr 1,5x0,2mm + 1,0x0,2mm findet ihr im Architekturbedarf.

Viel Spaß und Erfolg bei der Umsetzung.
Danke für Euren Download.

Configurações de impressão 3D

Drucker: BambuLab P1S - Layer 0,06mm
Nozzle: 0,2mm
Plate: Smooth PEI Plate.
