Contentores marítimos de 28mm Kitset

Este produto contém um conjunto de peças finais de contentores de transporte modernos à escala de 28 mm para jogos de guerra. Foram concebidos para serem combinados com painéis cortados de cartão de plástico plano e ondulado de lojas de hobby para uma produção em massa rápida e fácil. Os contentores finais não têm fundo para poupar material e permitem o acesso das figuras ao contentor.

Incluído na coisa são extremidades do recipiente para: Fixo fechado, e portas móveis, em branco e extremidades de contentores de estilo refrigerado. Além disso, uma porta lateral e uma peça de janela estão incluídas para construir contentores de estilo de escritório portáteis.

ATENÇÃO: Este produto NÃO fornece contentores completos. Requer a utilização de cartão de plástico plano e ondulado para construir contentores acabados. A montagem e a colagem também são necessárias.

Se fizeres algo interessante com estes desenhos, coloca um link, por favor. Gosto de ver o que as pessoas fazem com os meus desenhos.

http://www.tabletop-terrain.com

Impressora:

Anet A8

Jangadas:

Não

Apoia:

Não

Resolução:

0.1

Preenchimento:

15%

Notas:

Lamentavelmente os ficheiros STL não estão orientados corretamente para carregar no seu cortador e imprimir. Por favor, gire as peças para que elas fiquem planas e viradas para cima na sua cama de impressão. Isto deve-se ao facto de estas peças terem sido a minha primeira tentativa de desenho 3D no Fusion 360.

Pós-impressão

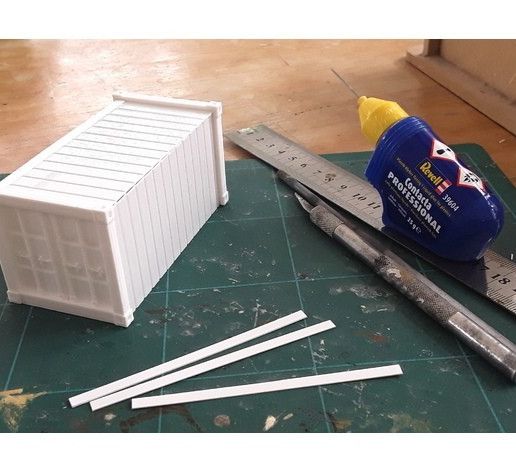

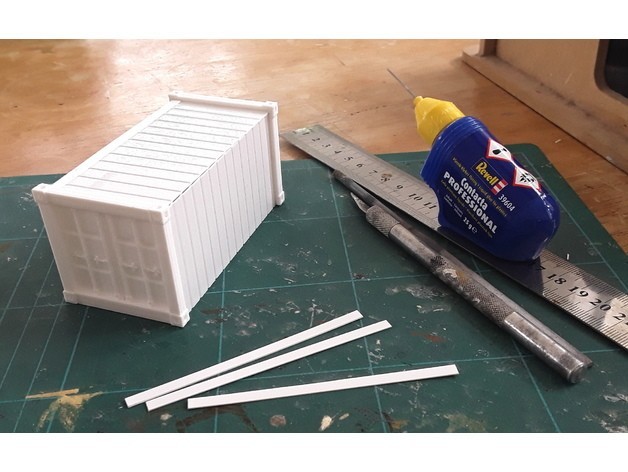

Montagem de contentores a partir de tampas impressas

Os materiais adicionais necessários são:

Cartão de plástico ondulado de 1mm - para o teto do contentor e painéis laterais.

Cartão de plástico liso de 0,5 mm - para o acabamento das bordas do contentor.

Cola plástica.

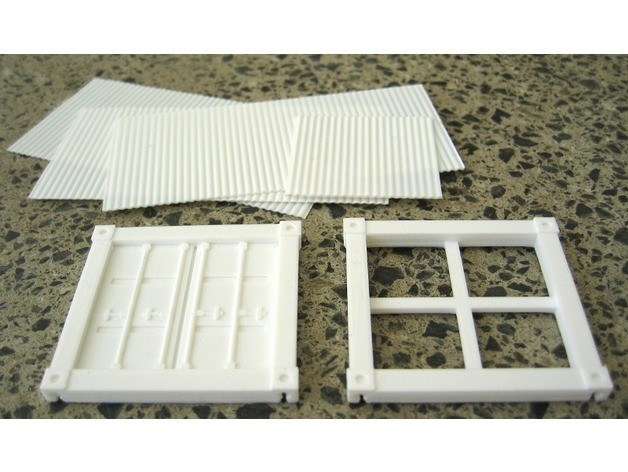

Os recipientes podem ser construídos em qualquer comprimento, mas mais de 12 cm de comprimento pode torná-los demasiado flexíveis. Corta o teu cartão ondulado em três comprimentos desejados (superior, dois lados), cada um com 4,5 cm de largura. As peças do contentor serão impressas com uma ranhura traseira que irá conter os painéis de cartão canelado. Cola os painéis ondulados nestas ranhuras em ambas as extremidades do recipiente.

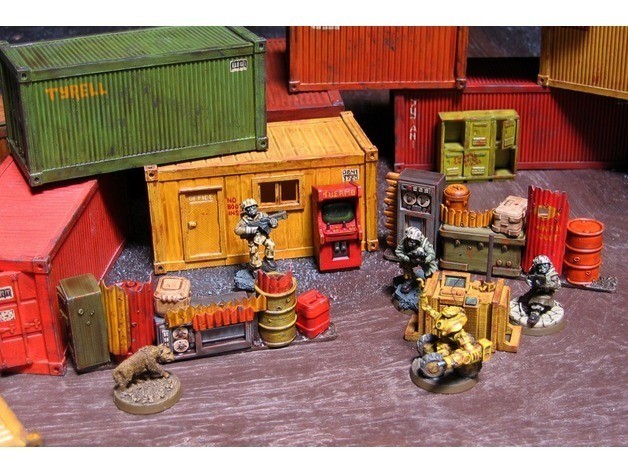

Note que existem também duas peças adicionais - a porta e a janela do escritório, que foram concebidas para serem encaixadas em orifícios cortados num painel lateral, para construir um "escritório porta". Ver exemplo pintado na fotografia.

Se estiver a construir um contentor com a estrutura de extremidade simples, também vai precisar de um pedaço de cartão de plástico ondulado cortado num quadrado, com 40 mm de largura x 38 mm de altura. Este é colado na estrutura para fornecer a face final do contentor.

A guarnição do contentor é cortada a partir de cartão de plástico plano de 0,5 mm, com 4 mm de largura e o comprimento adequado. Colar nas bordas e cantos do painel para dar mais força e rigidez ao contentor acabado.

Eu imprimo com PLA e uso a cola líquida da Revell para plásticos. Isto irá unir bem o PLA e o cartão de plástico.

Veja também as fotos na coisa para referência.
