Caixa Raspberry Pi

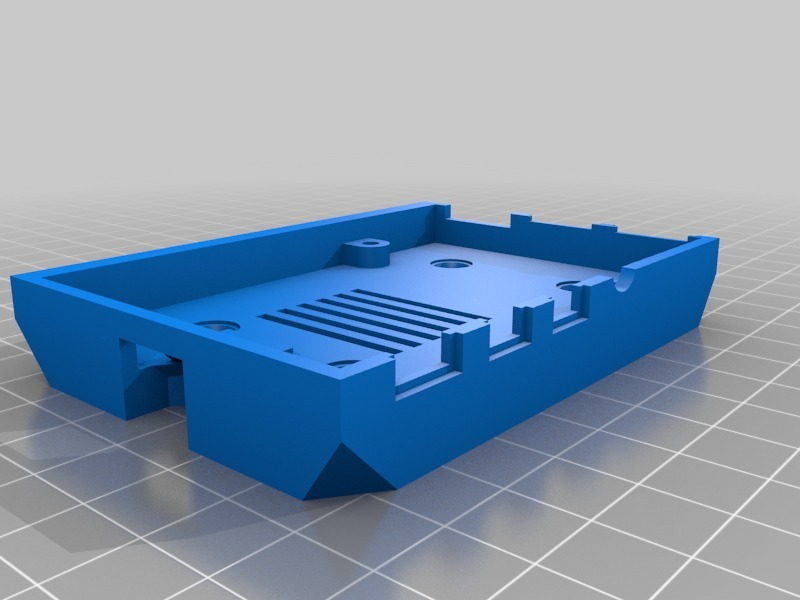

Añadido un caso PI4 a la lista, sólo en un estilo: ventilador PI más un fondo liso, ventilado. Probablemente algún día refactorizar todas las partes para que pueda imprimir cualquiera de los estilos, ya sea para un pi3 o 4, pero que tomaría tiempo que actualmente no tienen. :)

ACTUALIZACIÓN: He subido una versión borrador de la parte de RPI4 TOP FAN que no era correcta. Lo siento por eso... Acabo de corregir mi error, espero.

Este es un caso que modelé vagamente después del estilo de la caja de la electrónica de una impresora modelo Prusa i3. El problema que estaba tratando de resolver tenía que ver con la necesidad de colocar un ventilador en el Pi para su uso dentro de mi caja de la impresora.

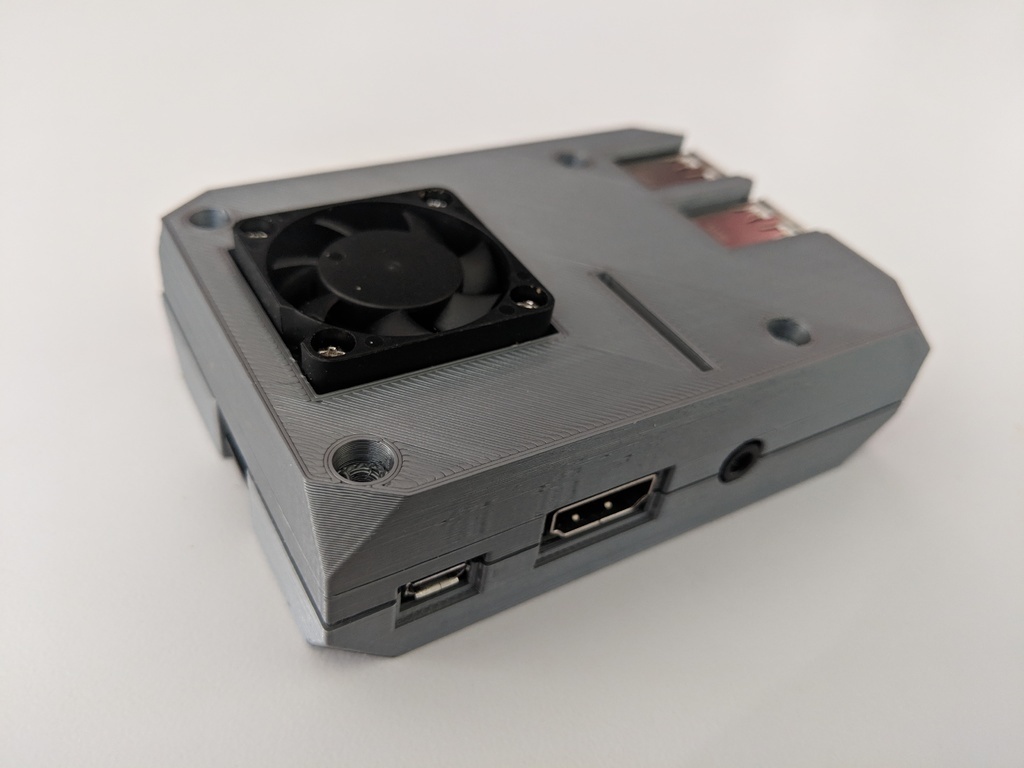

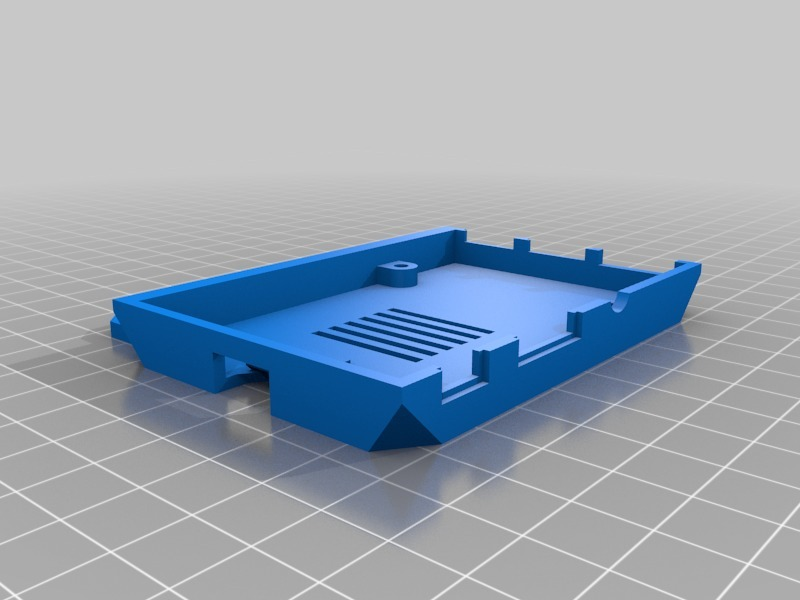

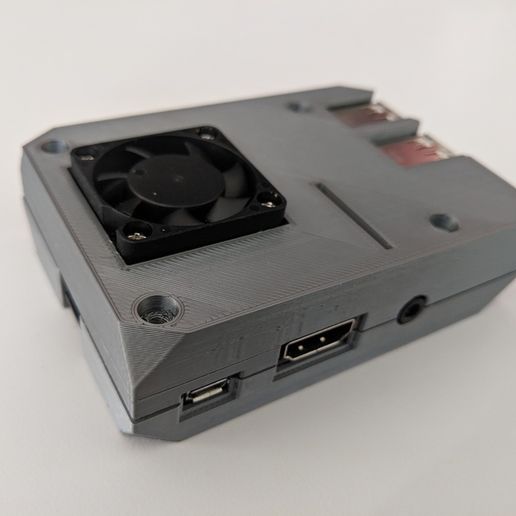

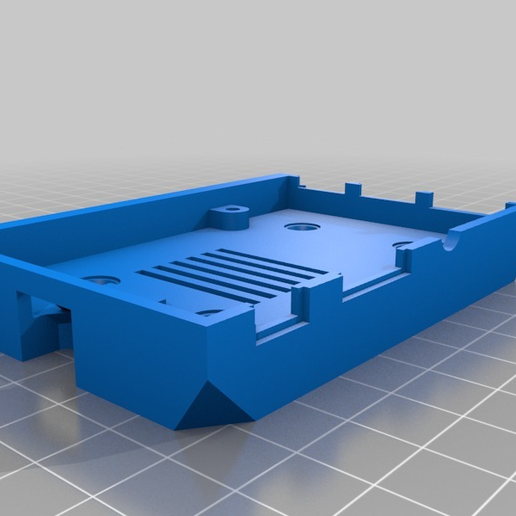

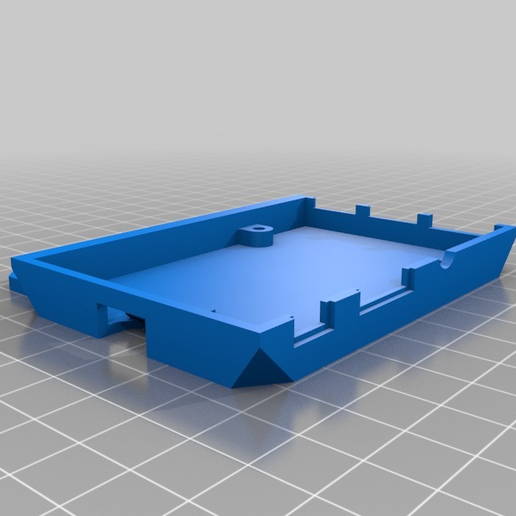

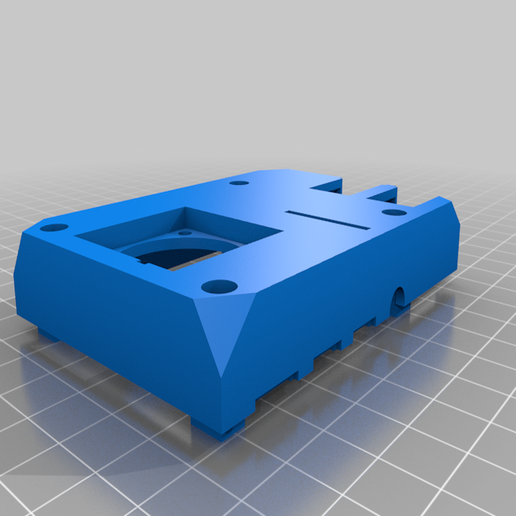

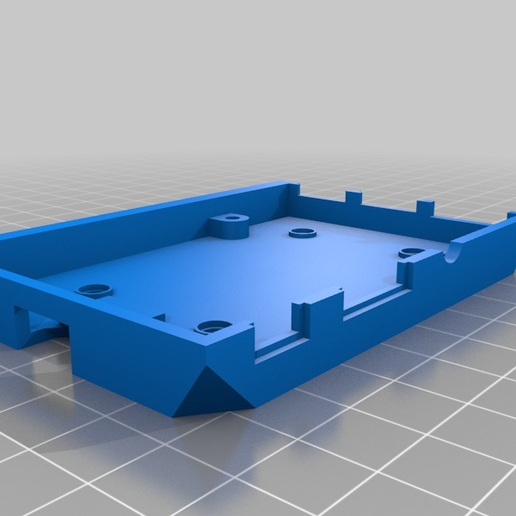

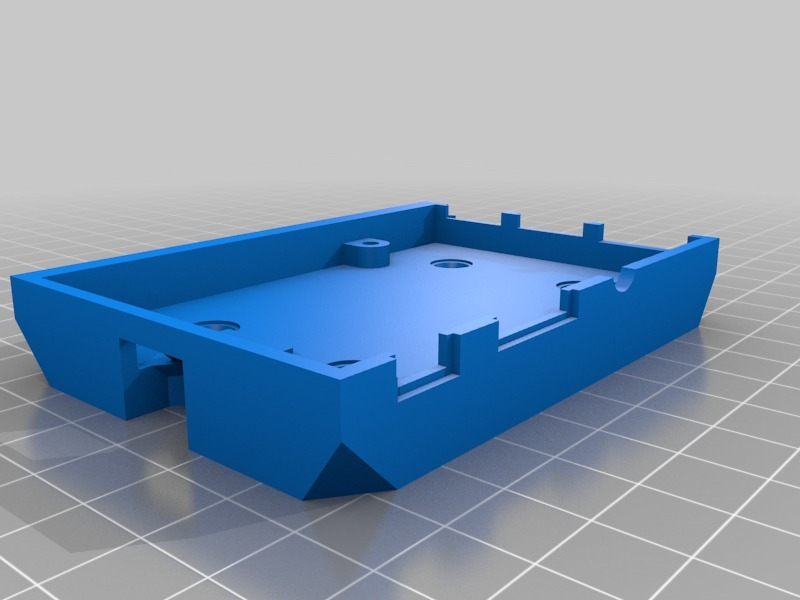

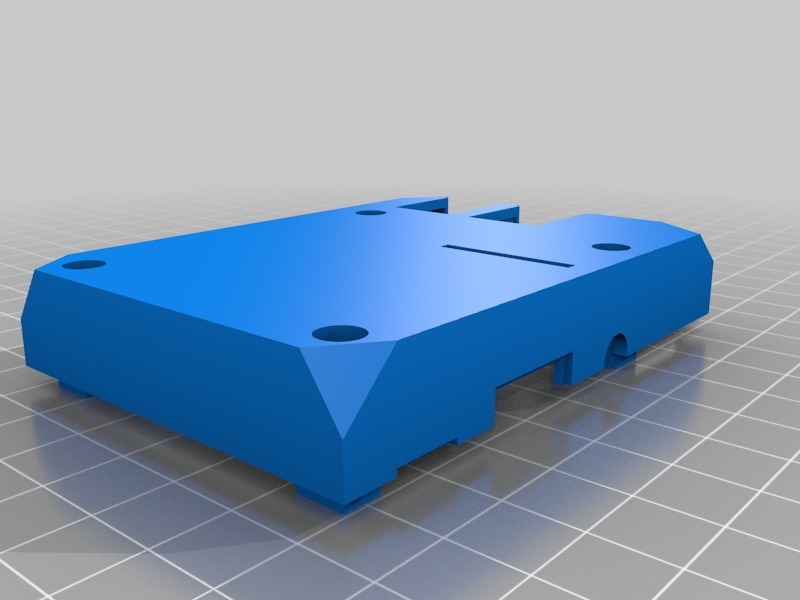

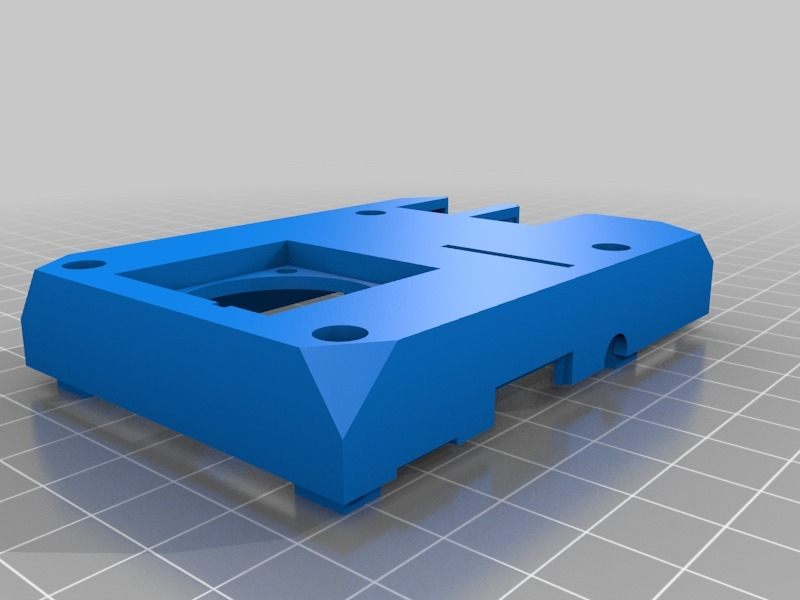

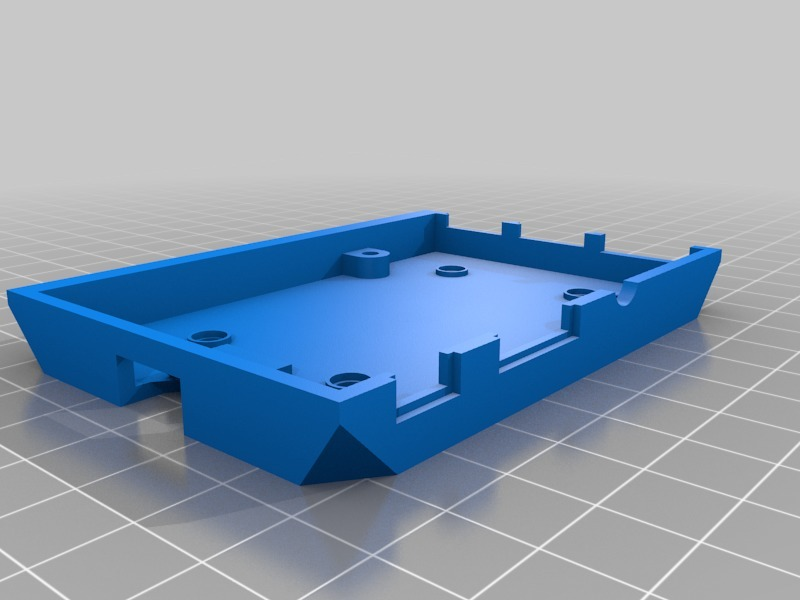

Usted tendrá que elegir un fondo y una parte superior para imprimir. Las diferencias en los fondos tienen que ver con cómo se montará el caso. Las diferentes versiones de la parte superior tienen más que ver con cómo se ventila el caso. La parte superior de montaje FAN incluye un hueco para aceptar un ventilador Pi estándar de 30x30x8mm. También hay una parte superior ventilada pasiva, y una parte superior sin ventilación también.

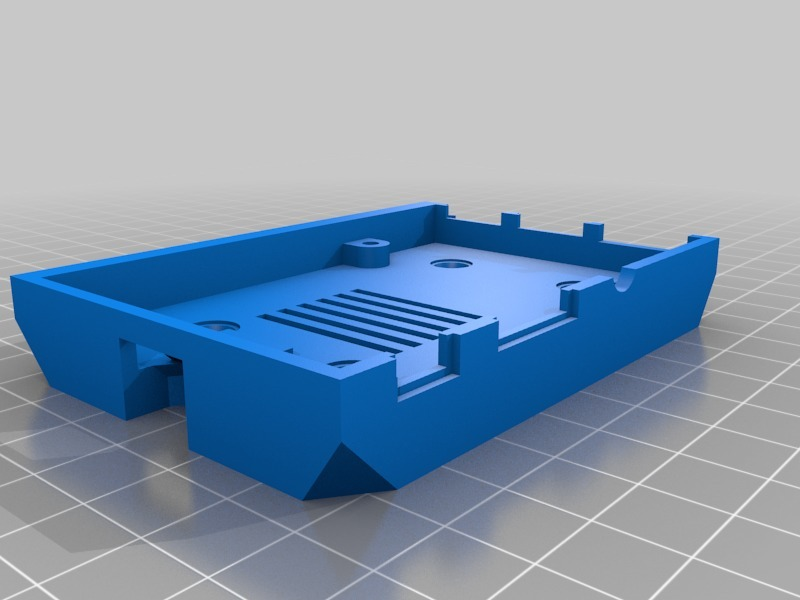

Los orificios de la carcasa están preparados para funcionar con tornillos m2,5, al igual que los orificios de la propia Pi. Los huecos para las tuercas en la parte inferior de la caja están intencionadamente configurados para proporcionar un ajuste apretado. Utilice un tornillo para tirar de una tuerca m2,5 en cada receso y usted puede estar seguro de que no se caigan mientras se instala el caso en sí.

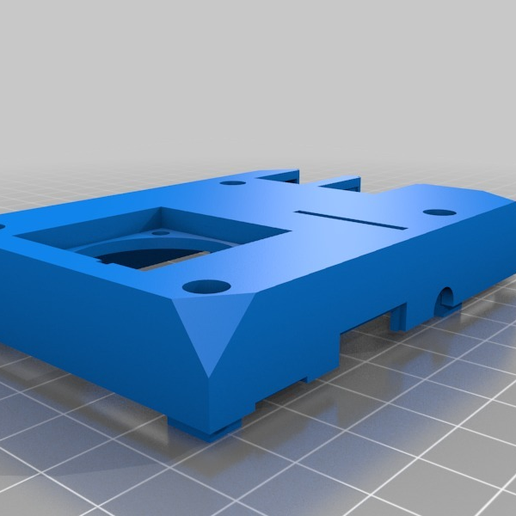

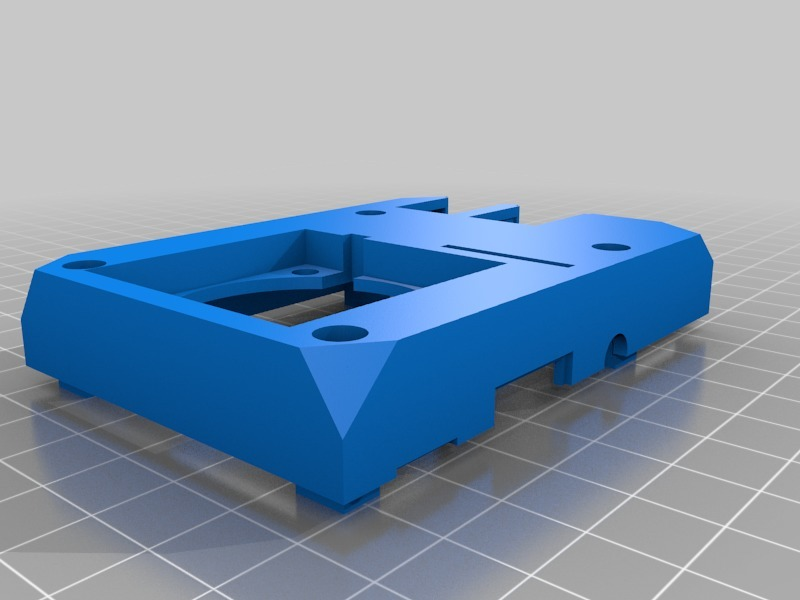

Usted notará muescas construidas en la parte superior FAN para los cables del ventilador. Puede instalarlo con el lado de la etiqueta hacia adentro para soplar aire sobre la pi (y envolver el cable sobre la parte superior del ventilador, a través del canal y dentro de la caja) o con el lado de la etiqueta hacia afuera, extrayendo aire desde el interior de la caja y hacia afuera a través del ventilador. En este último caso, el cable puede entrar en la caja directamente a través de la muesca interna en la parte inferior de la bandeja del ventilador.

La ranura más larga en la parte superior de todas las versiones de la parte superior de la carcasa están destinadas a proporcionar un lugar para que el cable plano de la cámara salga de la carcasa.

Siéntase libre de sugerir otros cambios u otras configuraciones para el montaje de la caja o para accesorios adicionales. Como me encuentro con una necesidad de diferentes configuraciones, voy a añadir más piezas también.
