Descrição do modelo 3D

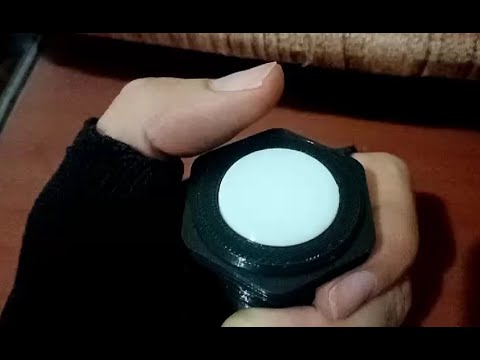

Para obter instruções de montagem, pode consultar este vídeo:

https://www.youtube.com/watch?v=z42T2XN4i14

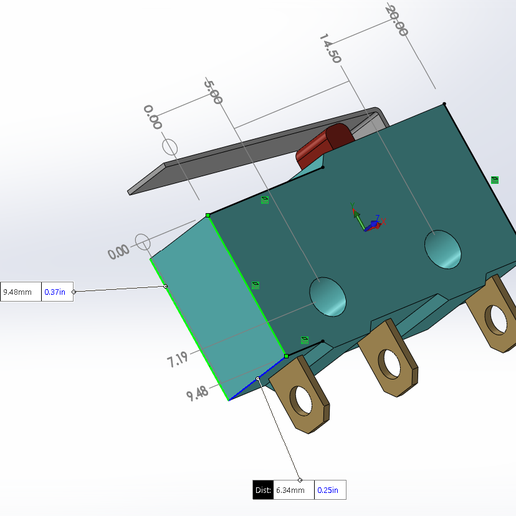

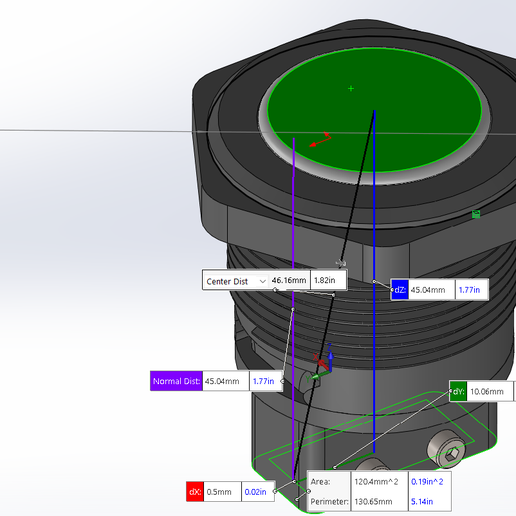

O botão usa um interrutor de limite padrão de 20 mm, microinterruptor Kw4-3z-3, interrutor de limite Kw4, interruptores N / O N / C de 3 pinos e um LED comum opcional de 5 mm. Se tiveres acesso a uma impressora 3D de resina, incluí um ficheiro STL extra, "pin 2". Utiliza uma camada de 0,05 mm de altura para este ficheiro, caso não queiras utilizar parafusos M2 de 16 mm. Também adicionei uma imagem com as dimensões, caso tenhas um modelo semelhante de interrutor de limite de 20mm.

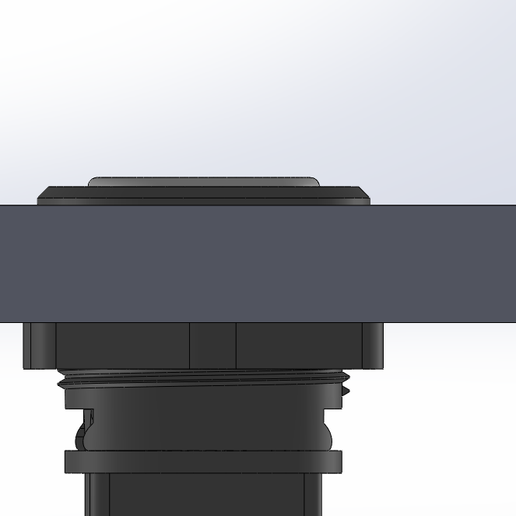

O botão foi concebido para caber em orifícios de 1,25 polegadas e até uma espessura de 0,5 polegadas

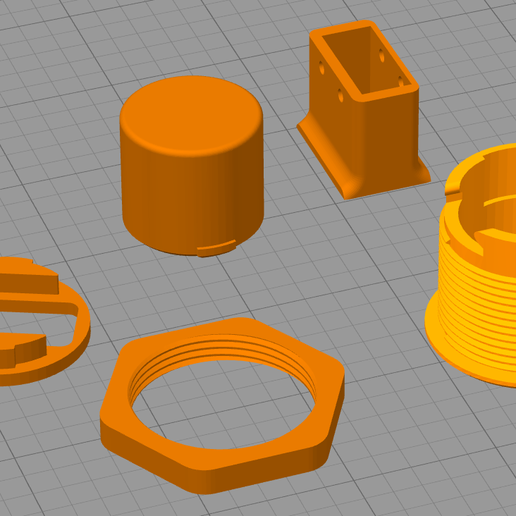

Pode imprimir em 3D todos os ficheiros com uma altura de camada de 0,2 mm, exceto:

"Botão de pressão com LED.nut" - Utiliza uma camada de 0,1 mm de altura para este ficheiro

para garantir que a porca desliza facilmente sobre as roscas

"Botão de pressão com LED.Pin" - Utilize uma camada de 0,1 mm de altura e uma velocidade de impressão de 30 mm/s. Tentar não sobreaquecer o bocal para garantir um acabamento suave.

Pode ser necessário lixar o ".Body" e o ".Button", dependendo da proximidade entre o bocal e a placa de aquecimento e da calibração da impressora 3D.
