Carbon filter for Qidi Q1 Pro VS disgusting smell of ABS

If you print ABS at home, you know that ABS smells really bad. All decisions this trouble are very difficult or expensive that I saw. I can't make a hood, because I rent apartment.

###Why my decision is optimal?

When I made it, i think about 5 things:
1. Auxiliary Cooling Fan is not helpful for cooling printing zone because it blows from one side. We may 360° part cooler duct for good cooling printing zone. For example: https://www.thingiverse.com/thing:6781250
2. Carbon filter is more effective for extracting organic compounds then HEPA filters
3. Recirculation in heat chamber is very helpful fo stable printing. Temperature will be as you want near sensor, but it will be so low in other points of the chamber without recirculation. It may downs character.
4. More powerful Extractor fan and External filter system will down temperature chamber
5. Filter must be cassette. Because if filter lose it resource and it not mobile, you will not fast replace it and will breathe in the stink again.

###BOM

1. Activated Carbon granules (sizemore 2.5 mm in diameter and 4-6 mm long)
2. PET-G or ABS for print (35 g). Filter will be in chamber and PLA will break
3. Some electrical tape (for joint insulation)

###Results

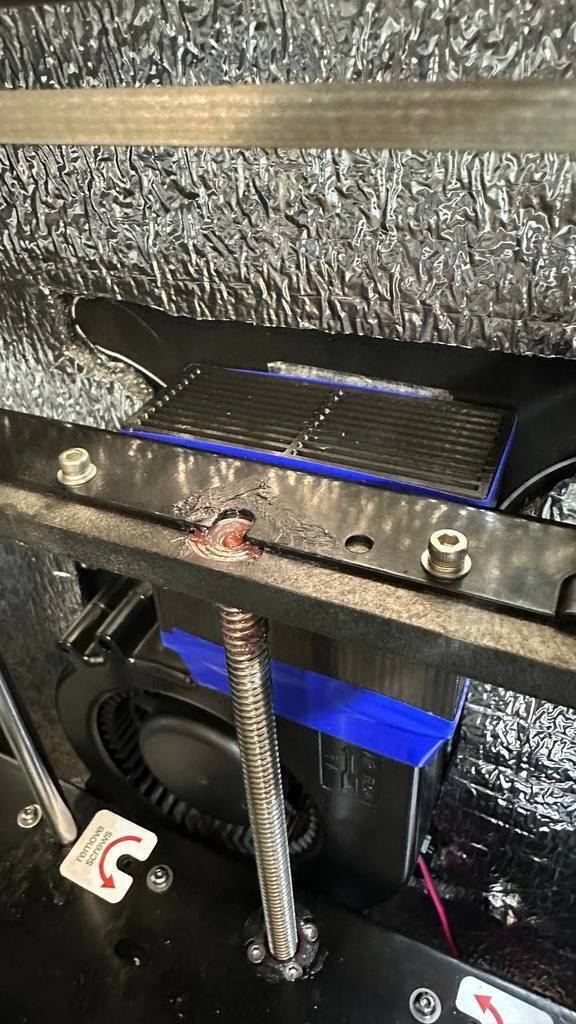

1. In my case (I isolated many holes in body of printer), disgusting smell almost gone
2. Air Flow speed 1.7 m/s
3. Air Flow average such that all air volume of chamber will go through the filter every 50-70 seconds
4. Temperature in the chamber is more stable at all points

###Disclaimer

Smell may gone more or less after this modification. Author doesn't give any guarantee. Many factors has effort: isolation of printer body, quality carbon granules and filament ABS
##Attention!

Vacuum the activated carbon first, as all the dust will end up in the printer chamber if this is not done!

###How to print

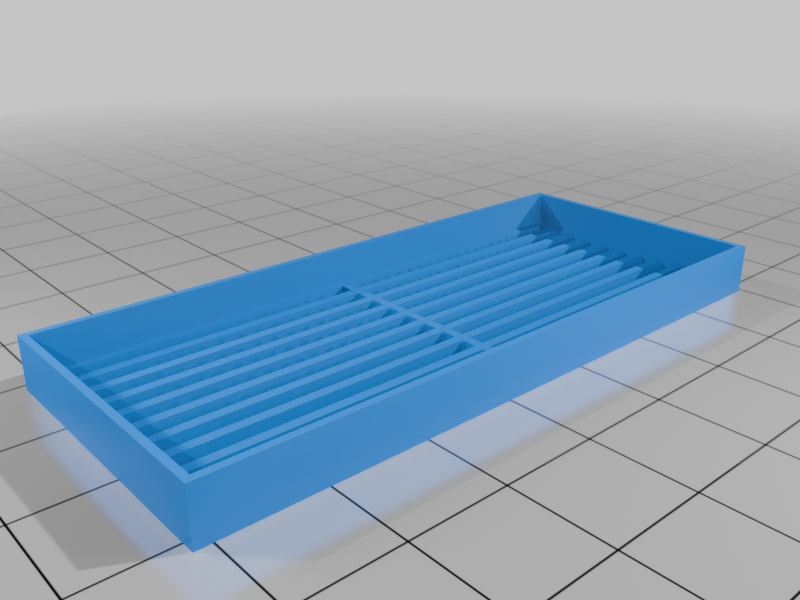

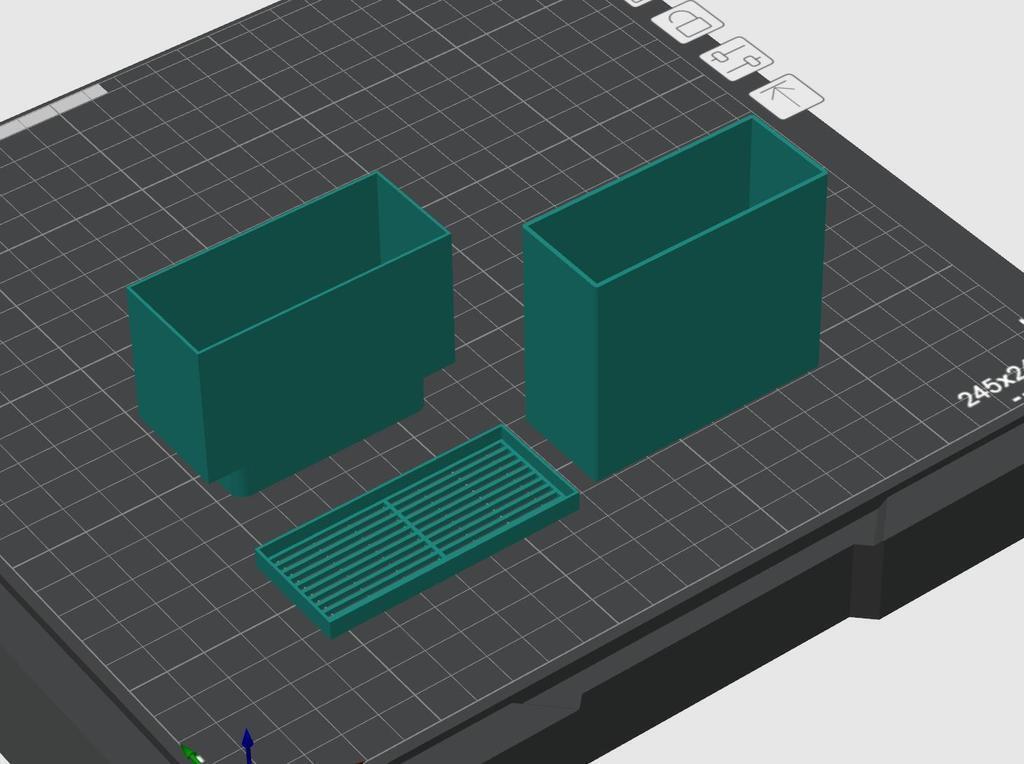

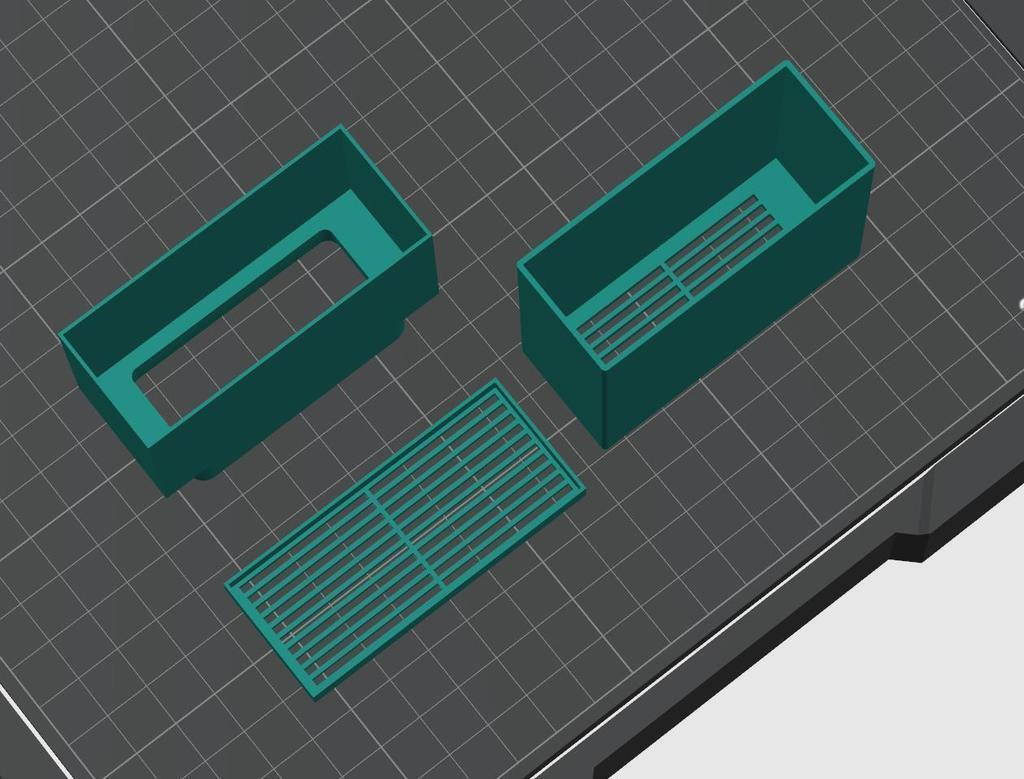

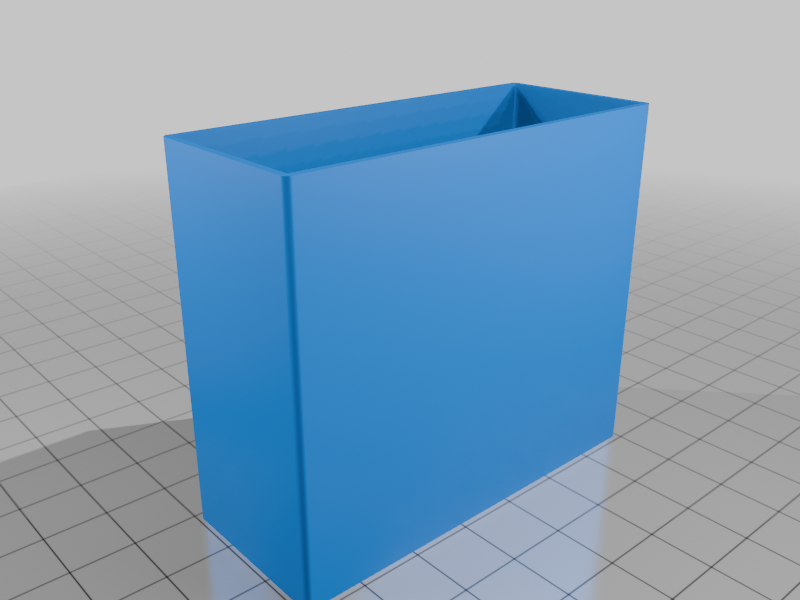

Before print - you must calibrate flow, because filter case consist of 3 part that inserted into each other
Resolution 0.2 mm
Wall 2 pcs
Top layer 3 pcs
Down Layer 3 pcs
Infill 15% (triangles)
Support - Yes - tree
##If you like it
You can:
1. Put a like this project (it improves promotion)
2. If you want donate: USDT - TDVVSX7pfF8ceVa14P8Qh3P7JZMLpUqYqt (TRC20)

Угольный фильтр для Qidi Q1 Pro против отвратительного запаха ABS

Если вы печатаете на ABS дома, вы знаете как ABS пахнет. Все решения этой проблемы, которые я видел, очень сложные или дорогостоящие. Я не могу сделать вытяжку, потому что снимаю квартиру.

###Почему мое решение оптимально?

Когда я разрабатывал его, я думал о 5 вещах:
1. Дополнительный охлаждающий вентилятор не подходит для охлаждения зоны печати, так как он обдувает с одной стороны. Для хорошего охлаждения зоны печати мы можем использовать модернизацию сопла охлаждения. Например: https://www.thingiverse.com/thing:6781250
2. Угольный фильтр более эффективен для извлечения органических соединений, чем фильтры HEPA
3. Рециркуляция в термокамере очень полезна для стабильной печати. Температура вблизи датчика будет такой, какой вы хотите, но в других точках камеры без рециркуляции она будет не стабильной. Это может ухудшить качество печати.
4. Более мощный вытяжной вентилятор и система внешних фильтров снизят температуру в камере.
5. Фильтр должен быть кассетным. Потому что, если фильтр потеряет ресурс и не будет мобильным, вы не сможете быстро его заменить и снова будете дышать вонью.

###СПЕЦИФИКАЦИЯ

1. Активированный уголь гранулы (размером более 2,5 мм в диаметре и 4-6 мм в длину)
2. PETG или АБС-пластик для печати (35 г). Фильтр будет находиться в камере, а PLA поплывет
3. Немного изоленты (для изоляции швов)

###Результаты

1. В моем случае (я предварительно заделал много отверстий в корпусе принтера) отвратительный запах почти исчез
2. Скорость воздушного потока 1,7 м/с на выходе из фильтра
3. Средний расход воздуха таков, что весь объем воздуха в камере проходит через фильтр каждые 50-70 секунд
4. Температура в камере более стабильная во всех точках

###Дисклеймер

После этой модификации запах может исчезнуть в большей или меньшей степени. Автор не дает никаких гарантий. На это влияет множество факторов: изоляция корпуса принтера, качество угольных гранул и нити ABS.
##ВНИМАНИЕ!

Активированный уголь сначала пропылесосьте, поскольку вся пыль окажется в камере принтера если это не сделать!

###Как печатать

Перед печатью необходимо откалибровать поток, поскольку корпус фильтра состоит из 3 частей, которые вставляются друг в друга
Толщина слоя 0,2 мм
Стенки 2 шт.
Верхний слой - 3 штуки
Нижний слой - 3 штуки
Заполнение - 15% (треугольники)
Поддержки - Да - древовидные
##Если Вам понравилось:
Если вы хотите помочь:
1. Вы можете поставить лайк этому проекту
2. Задонатить на пластик на USDT: TDVVSX7pfF8ceVa14P8Qh3P7JZMLpUqYqt (TRC20)
Помните, что лайки реально важны, это мотивирует выкладывать свои проекты и развивает текущие проекты
