MCon-System junta retangular 6x com passagem de cabos

Apresentamos o MCon-System:

Um sistema de construção modular baseado em juntas esféricas e de encaixe cuidadosamente optimizado para impressão 3D em numerosas iterações.

• Ângulos e comprimentos variáveis e individualmente fixáveis
• Permite a produção de (também subsequentemente) estruturas individualmente adaptáveis para cargas pequenas a médias.
• Optimizado para componentes impressos em 3D e peças padrão baratas (parafusos M2/M3). Optimizado para componentes impressos em 3D e peças padrão de baixo custo (parafusos M2/M3, opcional: tubos de alumínio 12x10 mm e 8x6 mm).
• A flexibilidade "tipo Pescoço de Ganso" permite o posicionamento quase livre de, por exemplo, fontes de luz, câmaras, auxiliares de soldadura, vários suportes, dispositivos de medição, equipamento de laboratório e muito mais.
• Os elementos de ligação permitem ângulos de inclinação de 60° com um ângulo de rotação de 360°, os elementos especiais permitem ângulos de inclinação até 210°.
• O atrito da fixação pode ser ajustado gradualmente de "livremente móvel" para "rígido".
• As escoras podem ser estendidas até ao dobro do comprimento e opcionalmente fixadas em comprimento, respetivamente o atrito telescópico pode ser ajustado.
• Os elementos permitem a passagem interna de cabos até 6 mm de diâmetro.
• Vários adaptadores para montagem em superfícies ou mobiliário através de parafusos, grampos ou ímanes, bem como para montagem de, por exemplo, LEDs, grampos, ventoinhas, tomadas USB e outros.

Estão atualmente a ser desenvolvidos mais adaptadores.

Mon-System retangular 6x joint with cable feed-through

Nó com 6 juntas rectangulares para a construção de estruturas ou similares. Compatível com todos os outros elementos do sistema MCon. Este elemento permite a passagem interna de cabos até 6 mm de diâmetro.

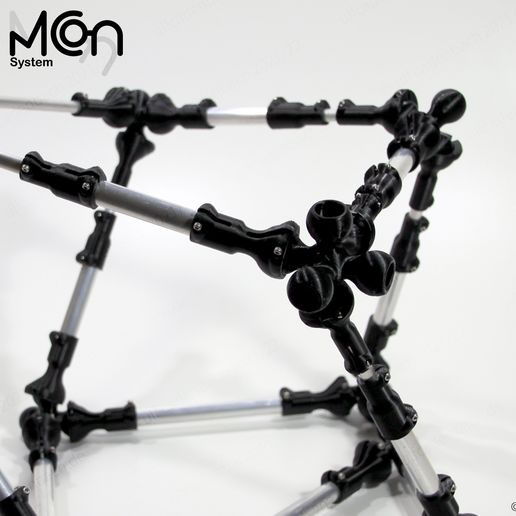

Para reconstruir o quadro frontal, também vai precisar dos seguintes elementos: "adaptador de tubos-F 12mm" e, opcionalmente, "braçadeira de tubos 12-8mm", bem como alguns tubos de alumínio ou aço com 12x10mm (diâmetro exterior/interior) respetivamente 8x6mm e alguns parafusos de máquina M2x16/M2x12 e M2x10mm para fixar as juntas e os tubos.

Nas outras imagens pode ver alguns exemplos das estruturas que pode construir utilizando o sistema MCon. Vou fazer o upload de todos os elementos mostrados num futuro próximo e também estou a desenvolver ainda mais elementos para fins especiais. Este download inclui apenas a "junta retangular 6x com passagem de cabos" (Imagem 2). Se tiver recomendações para novos elementos, diga-me nos comentários.

Este desenho destina-se apenas a uso pessoal.
TODOS os elementos do "MCon-System" estão protegidos por direitos de autor. Se descarregar elementos gratuitamente ou comprar elementos pagos, NÃO tem o direito de vender qualquer ficheiro digital ou modelo impresso sem o meu consentimento expresso por escrito.

Impressão: Recomenda-se vivamente a utilização de suportes. Se tiver problemas, tente reduzir a velocidade de impressão, aumentar a ventoinha de arrefecimento do modelo ou aumentar o tempo mínimo por camada.
Imprimi com até 60 mm/s, 80% de enchimento, bocal de 0,4 mm e altura de camada de 0,2 mm.
Para obter resultados óptimos, comece a imprimir muito lentamente com arrefecimento máximo, pois as primeiras camadas são críticas. Quando as secções de bolas ocas inferiores estiverem semi-acabadas, pode aumentar a velocidade e diminuir o arrefecimento.
