Conduta de ar do Elegoo Mars 3

Como a ventoinha original do Elegoo Mars 3 está sempre a funcionar, é demasiado barulhenta e absolutamente irritante, troquei-a por uma ventoinha Noctua de 40x40x20mm.

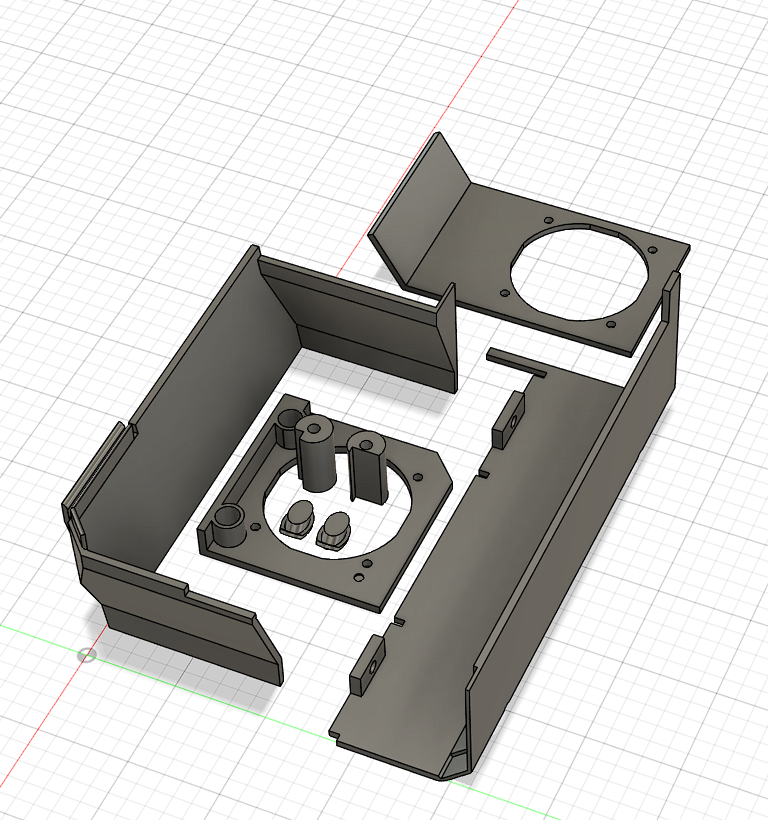

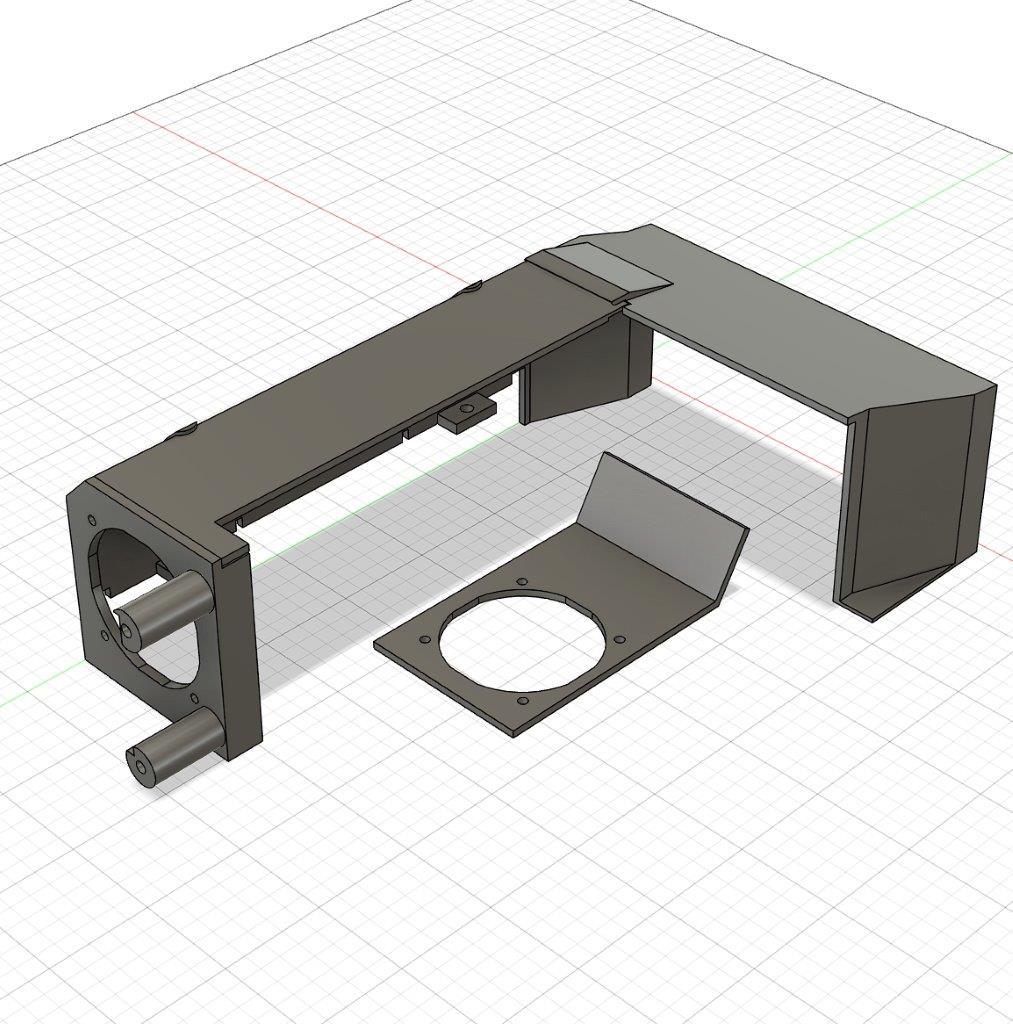

Para melhorar o arrefecimento com esta ventoinha mais pequena, também construí uma conduta de ar para retirar o ar quente da caixa em vez de o misturar dentro da caixa como o Elegoo fazia originalmente.

Além disso, alterei a saída da ventoinha LED na configuração de "sempre ligada" para "apenas quando imprime" e utilizei uma segunda ventoinha Noctua de 40x40x10mm para arrefecimento permanente da placa a uma velocidade reduzida.

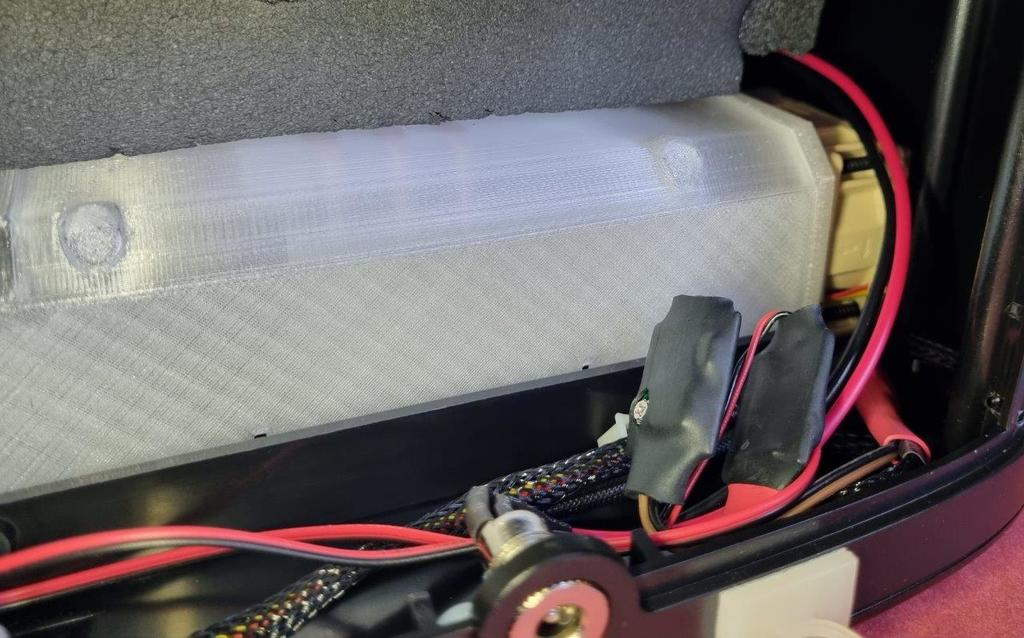

Uma vez que as saídas das ventoinhas na placa Mars 3 são de 24V, utilizei conversores abaixadores ajustáveis baratos do Aliexpress (os dois circuitos em tubo termorretráctil em primeiro plano) para permitir a utilização de ventoinhas de 12V e ajustar as velocidades das ventoinhas. Mas é claro que também se podem usar resistências para obter as tensões e velocidades adequadas.

Todas as peças são impressas em TPU para reduzir a vibração. Não são necessários suportes.
Também coloquei fita adesiva que absorve o som à volta do funil da lâmpada.

Nas fotografias, uma das minhas peças está impressa a preto, e não transparente como as outras. Isto deve-se apenas ao facto de ter ficado bem na minha impressão de teste em PET, pelo que não a imprimi novamente em TPU.

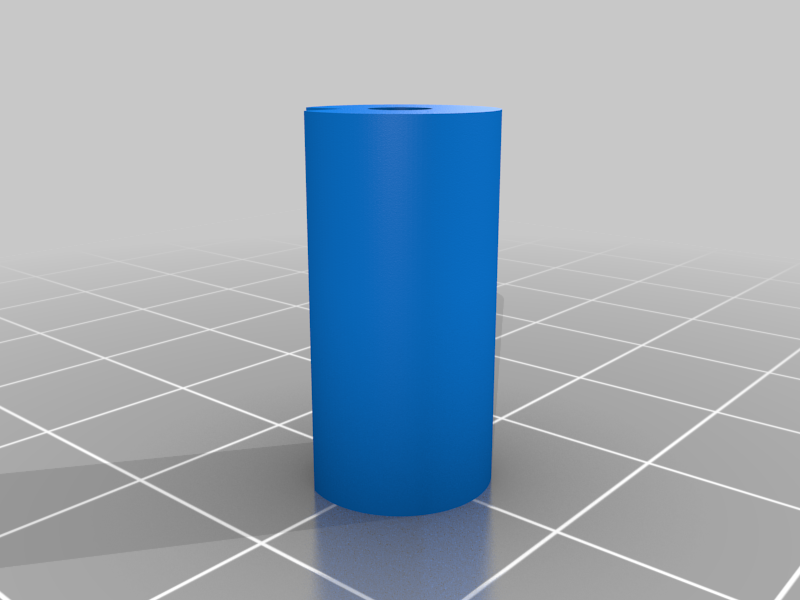

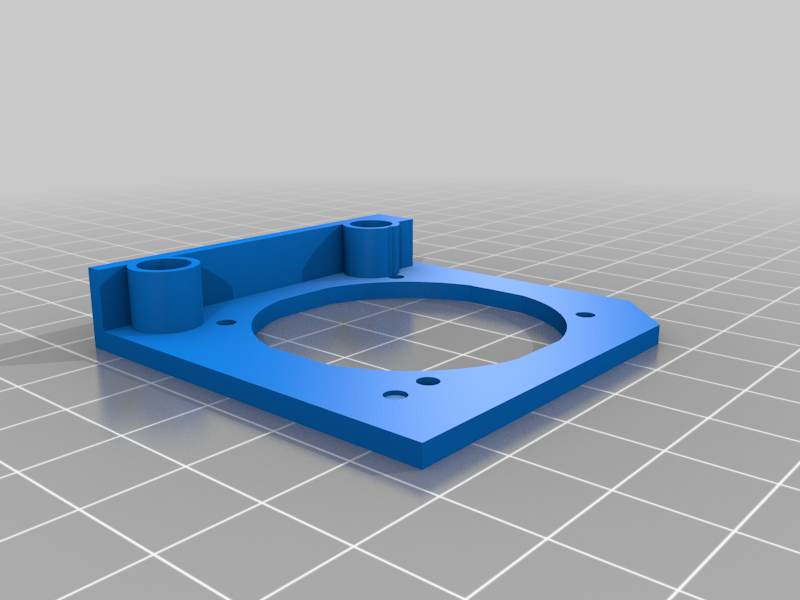

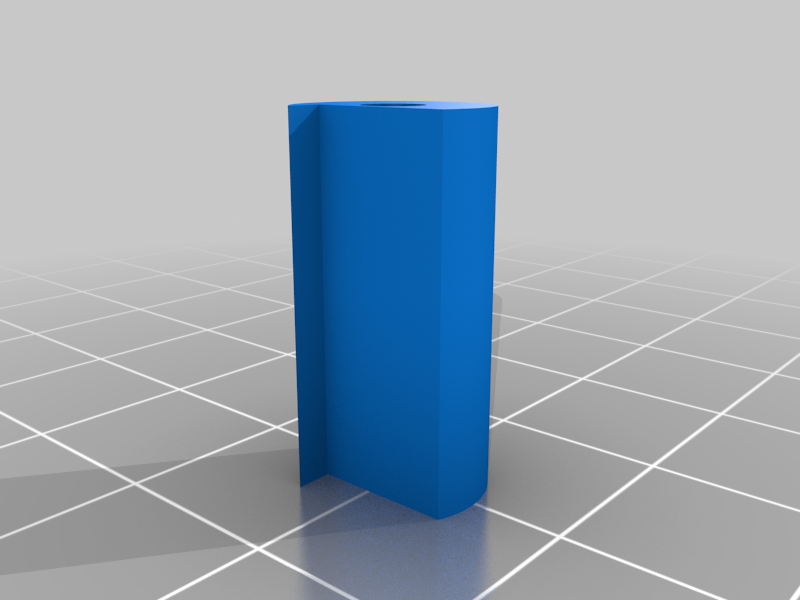

Os dois espaçadores são usados para utilizar os parafusos de fixação originais para montar a construção. Não precisam de ser usados, mas dependendo das cabeças dos parafusos, podem ficar um pouco apertados com a ventoinha.

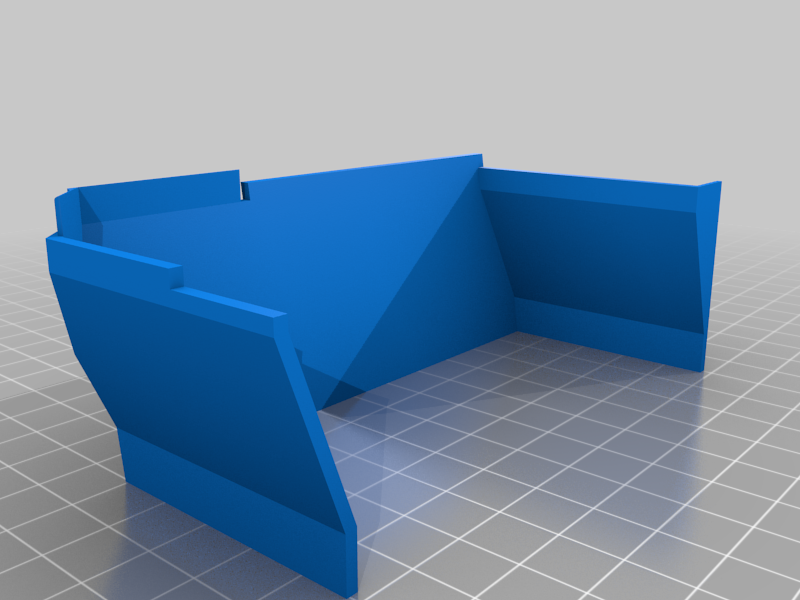

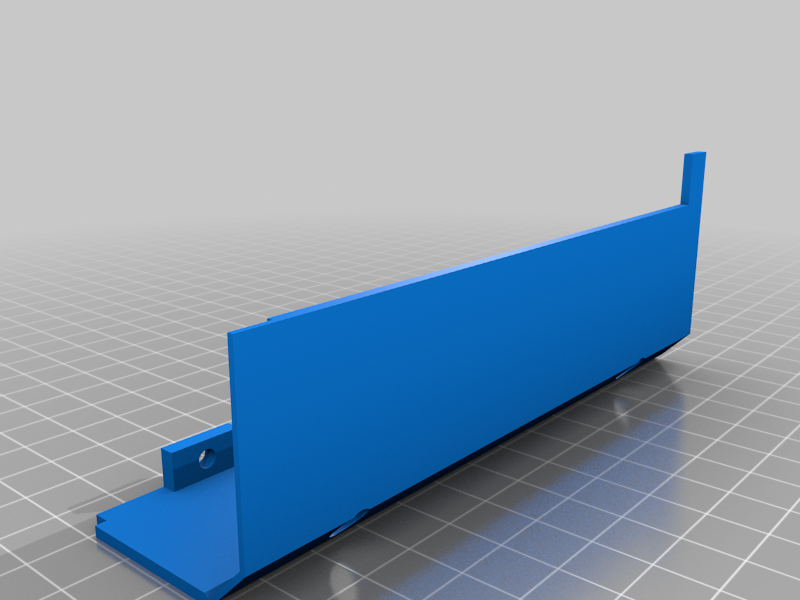

São necessários mais dois parafusos curtos para fixar a primeira conduta de ar. A segunda conduta de ar está ligada à primeira de um lado e pode ser colada ou colada com fita adesiva de dupla face do outro lado.

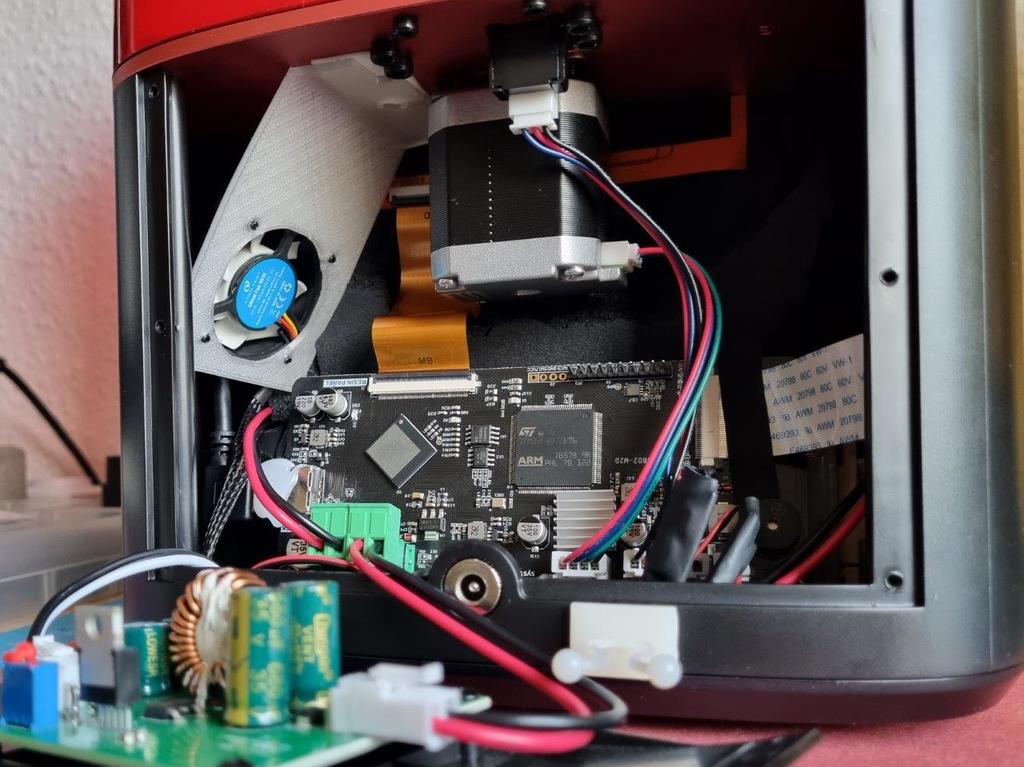

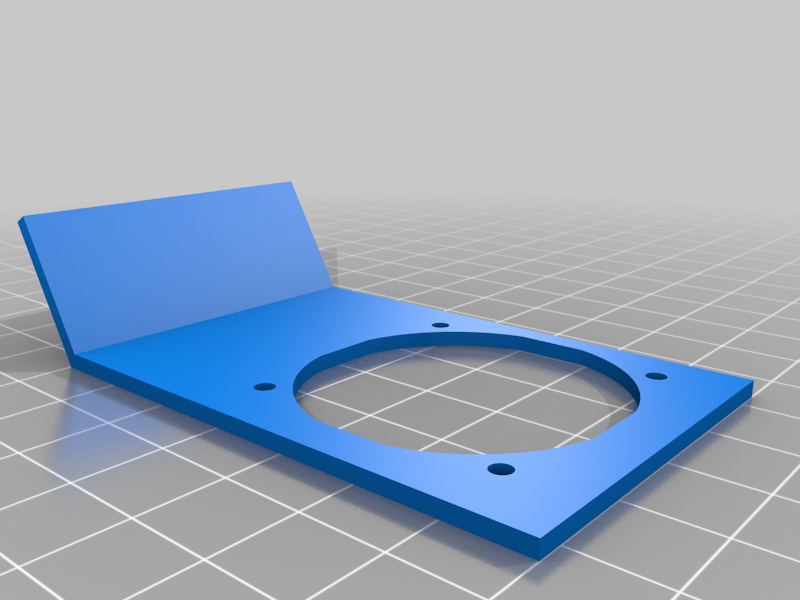

Simplesmente colei o suporte da segunda ventoinha à placa de metal com fita adesiva de dupla face para que a ventoinha arrefeça a placa e o motor de passo.

A impressora está a funcionar bem, muito mais silenciosa e o ar de exaustão nem sequer está quente.
Por isso, reduzi ainda mais a velocidade da ventoinha.

-
