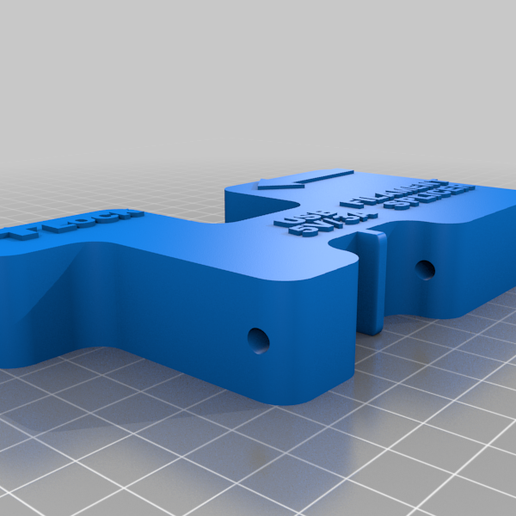

AUTO FILAMENT SPLICER (AFS V1) UTILIZANDO A SUA IMPRESSORA 3D BOWDEN (por exemplo, Ender 3/PRO)

AUTO FILAMENT SPLICER (AFS V1) USANDO SU IMPRESORA 3D BOWDEN (por ejemplo, Ender 3/PRO)

(véase también AFS V2 opcional más abajo, como adición tardía)

He buscado varios proyectos de empalmadoras de filamento y he visto numerosos vídeos, pero no he encontrado ninguno que me satisfaga. La mayoría de ellos no son fáciles de usar, precisos ni prácticos, y los resultados suelen fallar.

Mi proyecto es sencillo y universal. He utilizado mi propio Ender 3 Pro para empalmar filamentos de forma casi totalmente automática y muy precisa. También puede rebobinar los filamentos unidos en una bobina al final y, opcionalmente, apagar la impresora utilizando uno de mis proyectos de apagado automático.

PARA EXPLICACIONES DETALLADAS INCLUYENDO COMPONENTES NECESARIOS, MONTAJE, USO, ETC. POR FAVOR LEA EL PDF ADJUNTO (PARA AMBAS VERSIONES).

CARACTERÍSTICAS:

• Empalme sencillo, resistente, rápido, de alta calidad y preciso.

• Totalmente automatizada con una interacción humana mínima

• Une filamentos sobrantes de hasta 50 metros de longitud

• Autoenrolla los filamentos fusionados en una bobina (preferiblemente utilizando mi herramienta de rebobinado adicional)

• Rentable (utiliza materiales y componentes ya disponibles en casa o con un coste mínimo)

• No daña su impresora (ni siquiera calienta el Hotend) si se utiliza correctamente

• No necesita encendedor :)

CÓMO FUNCIONA

Vea el vídeo: https://youtu.be/4lcvZ6WfGCM

El proceso es sencillo:

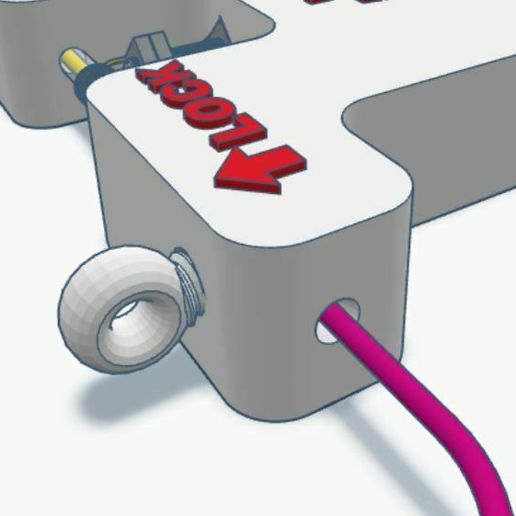

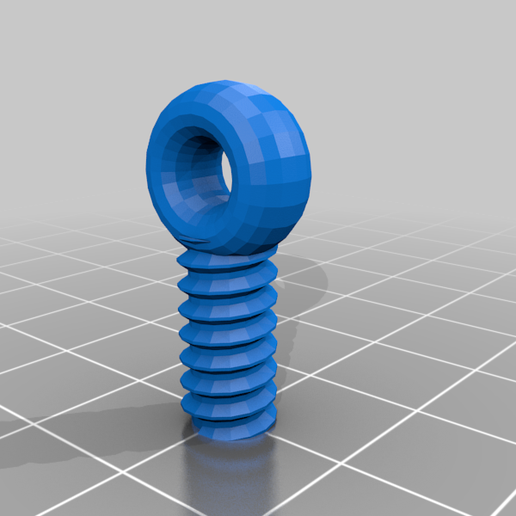

1) Choca cabeza con cabeza los filamentos en el centro del tubo Splicer.

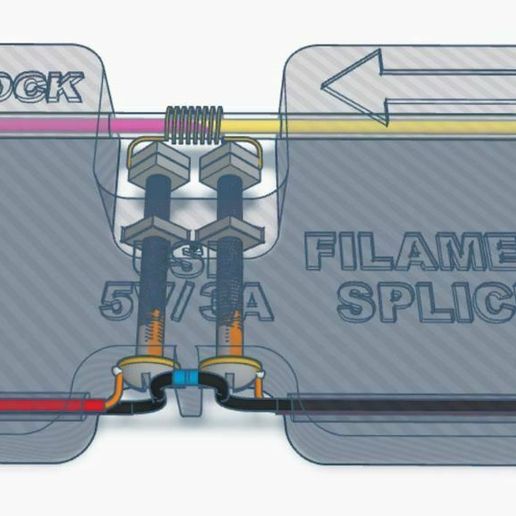

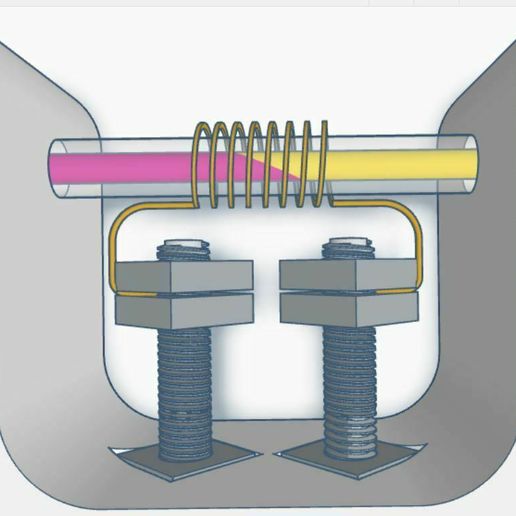

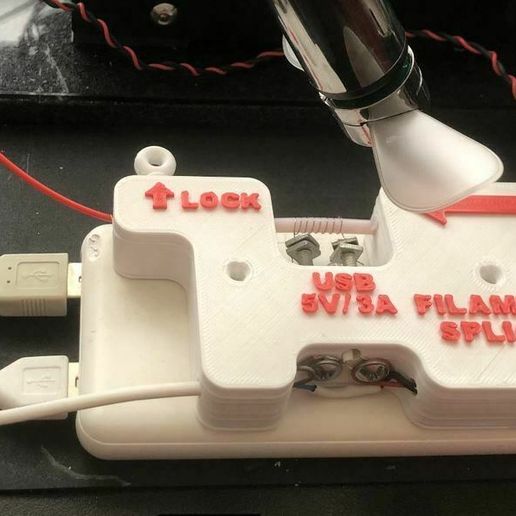

2) Funde los filamentos superpuestos con el cable de resistencia y una fuente de alimentación USB.

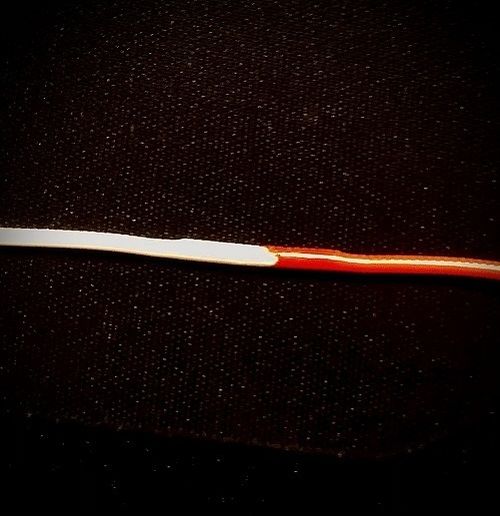

3) Fusiona los filamentos por el centro, creando una unión de 5-10 mm.

4) Enfría el filamento fusionado antes del proceso de extracción.

5) Retire los filamentos fusionados del tubo de PTFE.

6) Recoja el filamento fusionado en una bobina (hasta una longitud de 50 m).

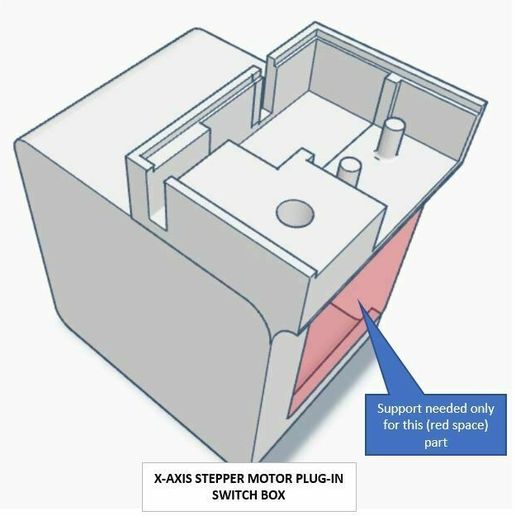

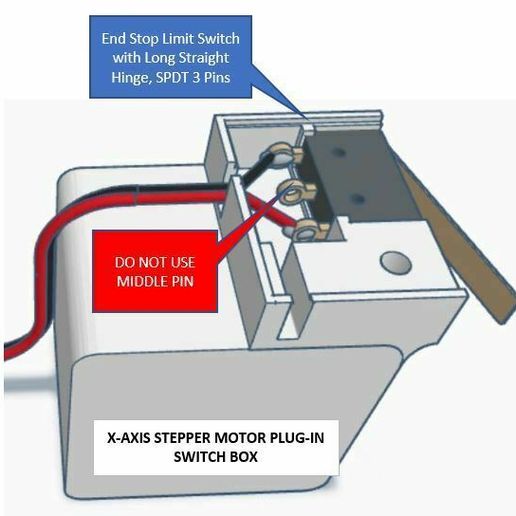

El proceso utiliza su impresora Bowden para realizar casi todo el trabajo anterior de forma automática.

AFS VERSIÓN 2: (OPCIONAL) AFS CON INDICADORES LED

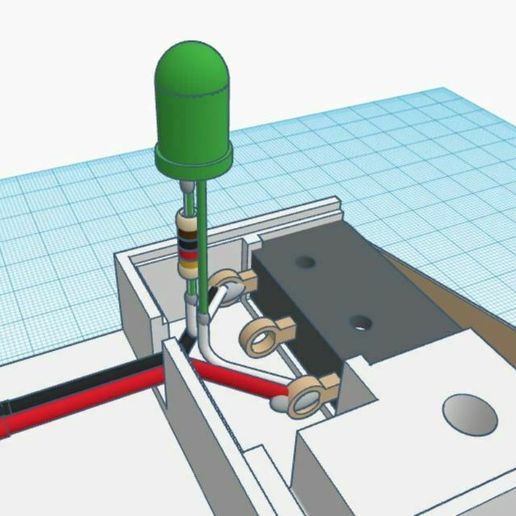

Siguiendo la preparación de las explicaciones anteriores y el vídeo e imágenes relacionados, he incluido indicadores LED tanto para la Empalmadora como para la Caja de Interruptores. El indicador LED de la Switch Box parpadea en VERDE cuando el sistema está encendido y deja de parpadear durante el proceso de calentamiento (únicamente). Mientras que el indicador LED de la Empalmadora parpadea en ROJO, sólo durante el proceso de calentamiento. Esto proporciona efectos visuales muy agradables al proyecto y una mejor comprensión de lo que está pasando.

Vea el vídeo: https://youtu.be/t7Ysk95Gn5E

ADVERTENCIAS:

• Riesgos de incendio, explosión y lesiones: Debido al uso inadecuado del cable de resistencia, fuentes de alimentación y posibles cortocircuitos.

• Riesgo de descarga eléctrica: debido al uso inadecuado de una fuente de alimentación externa de alto voltaje.

• Riesgo de daños en la impresora: debido al uso inadecuado de los códigos g relacionados.

CONTACTO: En caso de cualquier duda, consulta o comentario puede ponerse en contacto conmigo a través de: botcan3d@gmail.com

DESCARGO DE RESPONSABILIDAD: ESTE PROYECTO ES AÚN EXPERIMENTAL Y PUEDE DAÑARTE A TI O A TU IMPRESORA SI NO SE UTILIZA CORRECTAMENTE. AUNQUE TAMBIÉN DEBERÍAN FUNCIONAR CON OTRAS IMPRESORAS 3D, HE DISEÑADO EL PROYECTO Y LOS CÓDIGOS G RELACIONADOS PARA MI PROPIO USO Y PROBADO SÓLO EN MI IMPRESORA CREALITY ENDER 3 PRO. EN ESTE SENTIDO, NO ASUMO NINGUNA RESPONSABILIDAD ANTE NADIE POR CUALQUIER DAÑO O PERJUICIO QUE PUEDA OCURRIR DEBIDO AL USO DE ESTE PROYECTO Y LOS G-CODES RELACIONADOS. POR TANTO, UTILÍZALOS BAJO TU PROPIA RESPONSABILIDAD.

AVISO LEGAL: ESTE PROYECTO Y LOS G-CODES RELACIONADOS HAN SIDO ESCRITOS POR BOTCAN3D (EL DISEÑADOR) Y NO PUEDEN SER PUBLICADOS EN NINGÚN SITIO SIN OBTENER PRIMERO EL CONSENTIMIENTO POR ESCRITO DEL DISEÑADOR. PARA CONSULTAS SOBRE EL PERMISO DE PUBLICACIÓN, PÓNGASE EN CONTACTO CON BOTCAN3D@GMAIL.COM.

Feliz impresión 

Botcan3D
