Top Plate Conveyor

Conveyor_v3.jpg Top Plate Conveyor
Track_3.jpg Top Plate Conveyor
Conveyor_v3_Connector.jpg Top Plate Conveyor
Conveyor_v3_Plate.jpg Top Plate Conveyor
Conveyor_v3.jpg Top Plate Conveyor
Propaganda
Compartilhar
Adicionar a
Make
Propaganda
?
Qualidade da criação: 5/5 (1 votar)
Avaliação dos membros quanto a adequação para impressão, utilidade, nível de detalhe, etc.
Licença
Usos
Formato do design 3D
3 arquivos Fechar
  • Conveyor_v3.stl
  • Conveyor_v3_Connector.dxf
  • Conveyor_v3_Plate.dxf

Saiba mais sobre os formatos
Data de publicação 2024-08-07 10:38
?
Publicado em Thingiverse em: 2014-06-26 20:52
Número do design 2188833
gineer

gineer

Algum problema com este design? Relatar um problema.

Informações do modelo

Descrição do modelo 3D

Concebi este transportador de placa superior para um projeto em que estou a trabalhar. Escolhi este transportador porque é muito flexível em termos de capacidade de contornar cantos e também porque deve ser muito silencioso (a ideia é utilizá-lo numa sala de reuniões - mais sobre isto mais tarde).

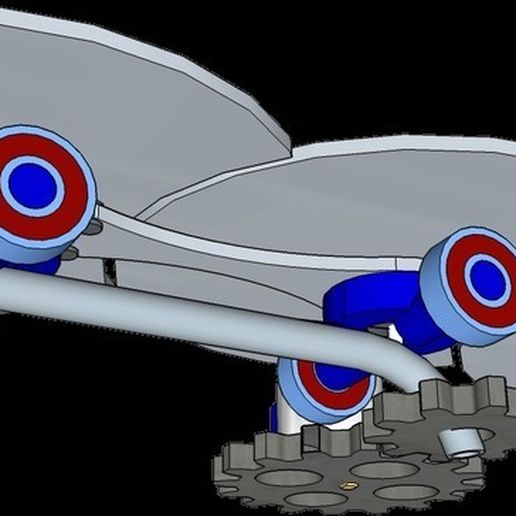

Este projeto requer 3 rolamentos 608 para cada placa. Ainda estou a finalizar o mecanismo de acionamento e actualizá-lo-ei quando estiver completo, mas a ideia é utilizar uma mola como acionamento flexível do parafuso sem-fim, como se mostra na imagem.

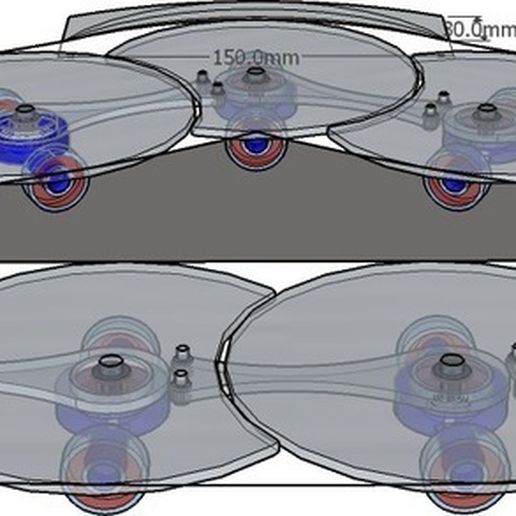

O transportador também necessitaria de uma pista, dependendo da sua implementação específica, que não é mostrada na galeria.

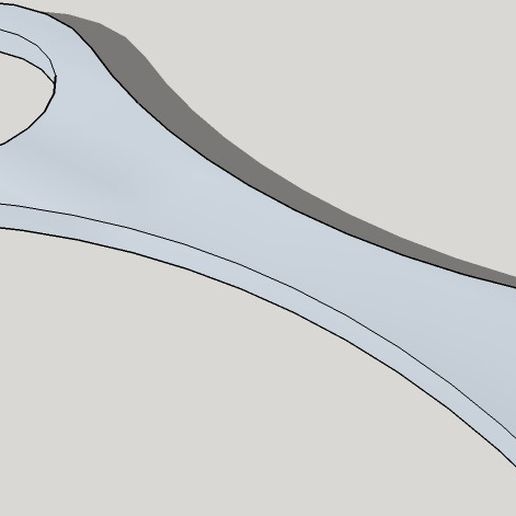

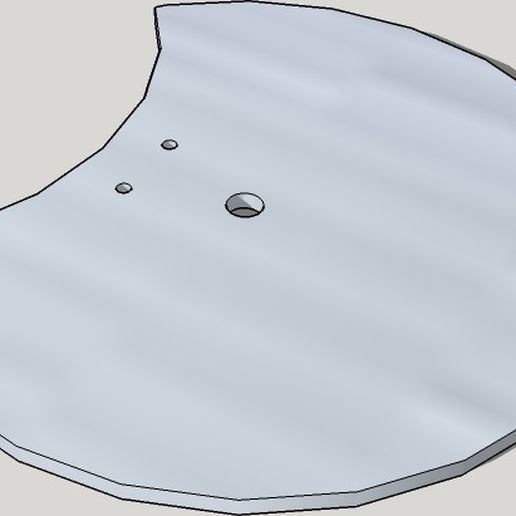

Uma porca M6 segura a placa no rolamento central, enquanto 2 porcas M3 ligam cada placa ao seu conetor.

Mais informações sobre este projeto em: https://sites.google.com/site/gineer/cremabot

Gineer I&D
