Qualidade da criação: 5/5 (1 votar)
Avaliação dos membros quanto a adequação para impressão, utilidade, nível de detalhe, etc.
Licença
Formato do design 3D
6 arquivos Fechar
  • Adjustment_wheel.stl 30.851516 × 16.51400799999999 × 32.64196 mm
  • Armjoint.stl 167.819681 × 104.49740600000001 × 243.69761699999998 mm
  • Mount_joint_1.stl 88.297008 × 95.76327499999996 × 70.32341000000001 mm
  • Vesa_mount.stl 77.059055 × 148.32516500000003 × 137.30767400000002 mm
  • base.stl 146.454551 × 124.203507 × 64.0 mm
  • foot_end.stl 15.999336 × 15.999512000000038 × 15.996566000000001 mm

Saiba mais sobre os formatos
Data de publicação
?
Publicado em Thingiverse em:
Número do design 875389
Autor do design BulletDrop
BulletDrop

BulletDrop

Algum problema com este design? Relatar um problema.

Informações do arquivo para impressora 3D

Descrição do modelo 3D

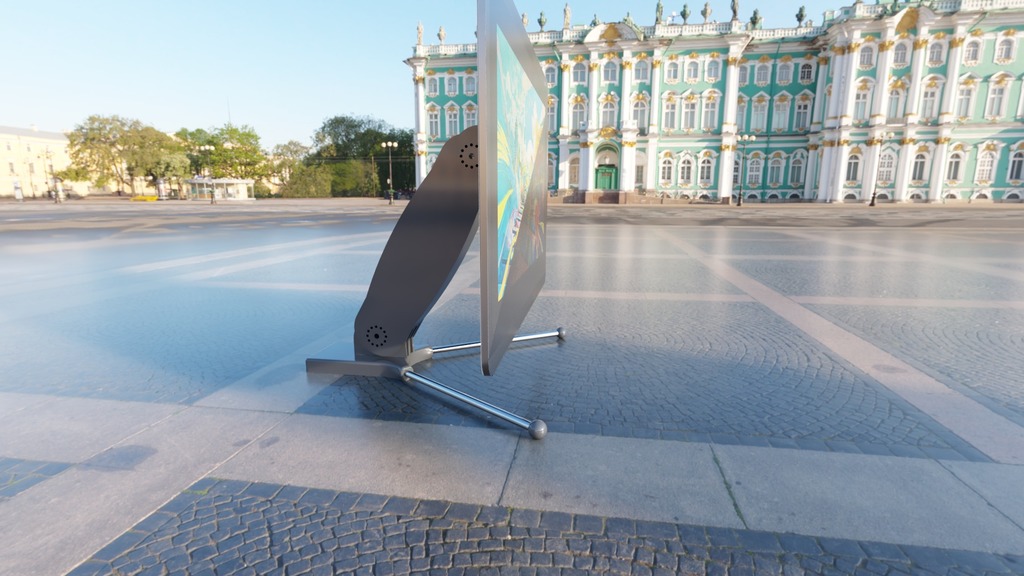

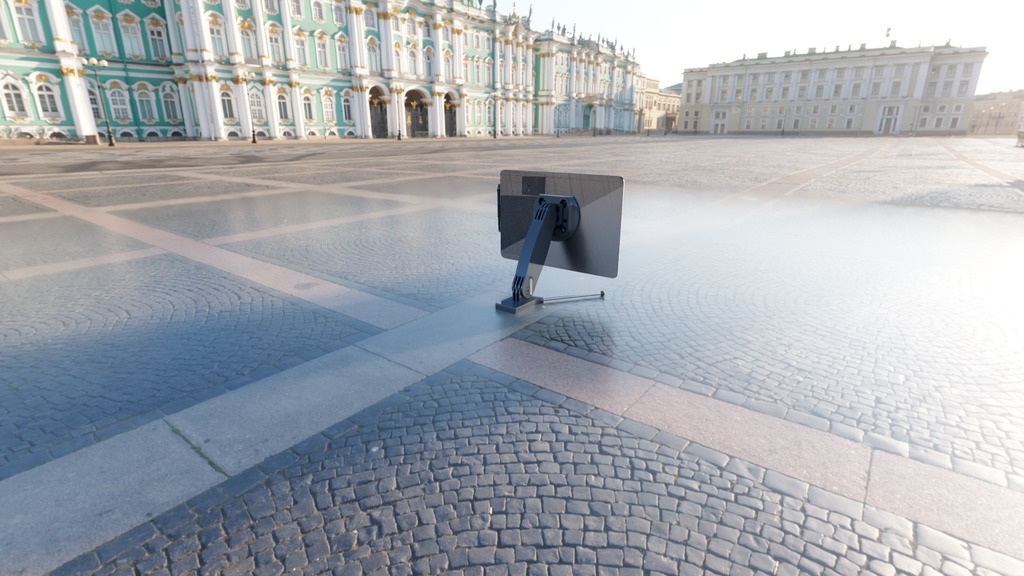

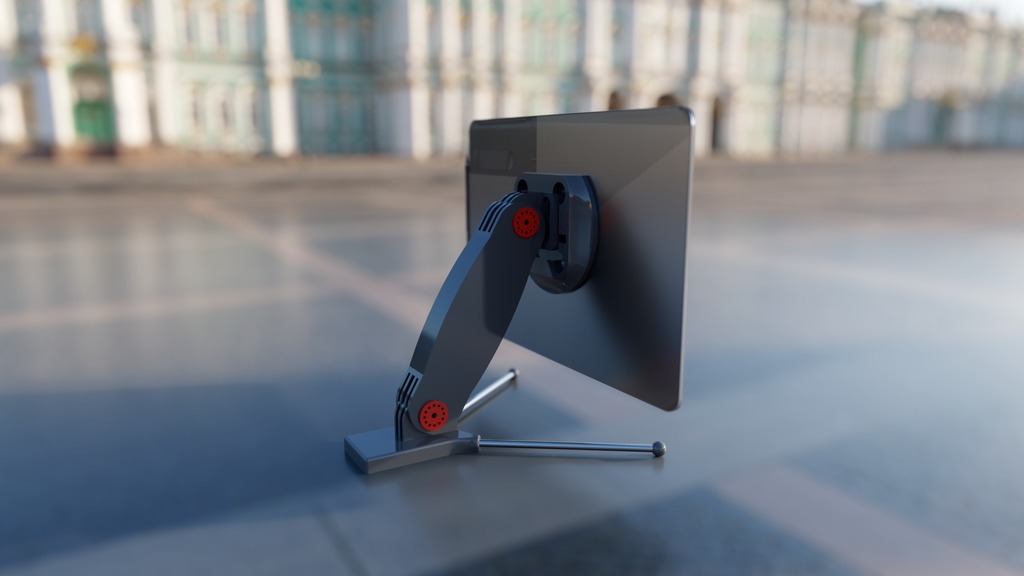

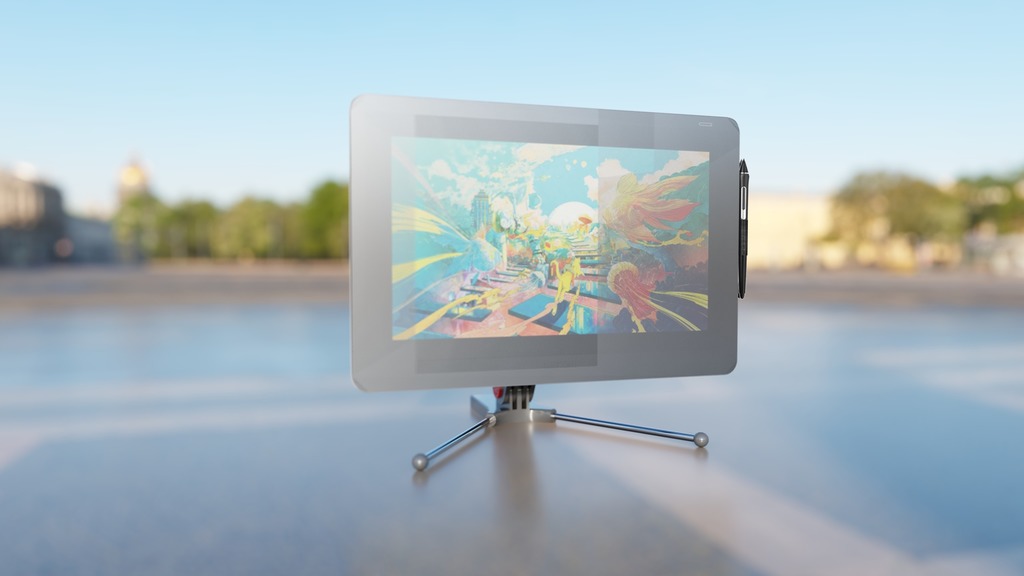

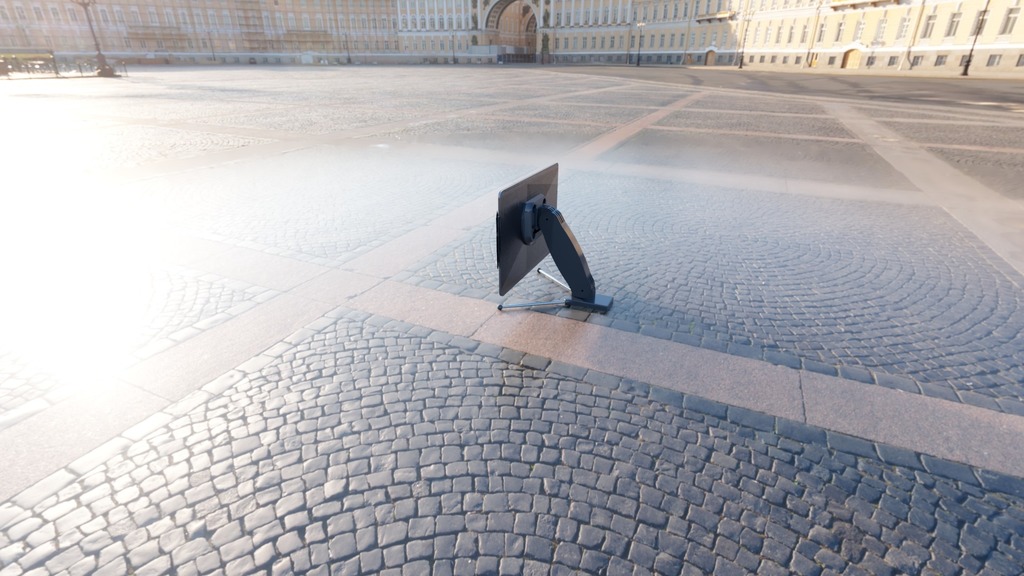

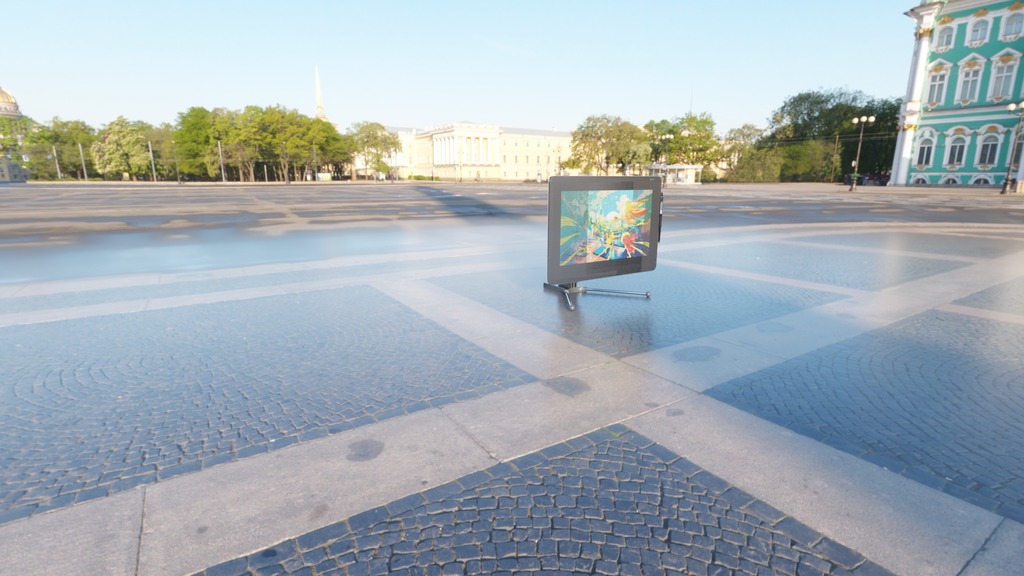

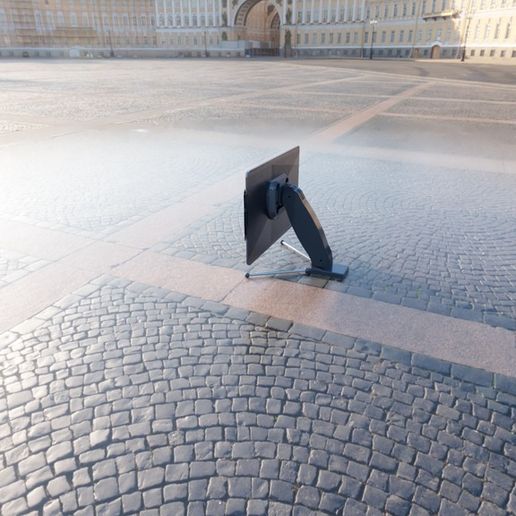

I made a holder/arm for my wacom cintiq 16. i am in the process of finishing a huge print project so i might not be able to get real pictures of this yet but will when i get it done.

as this is going to hold a expensive screen and even have the presure of the screen being used at the same time i tried making it as robust as possible, and i figured that the feet would be nice if they were of metal so i use 2x 24cm 8mm chrome rods as the feet.

in order to build this you will need
2x 240mmx8mm rods
6x m5 bolts and nuts
6mm spacers if needed
24x m3 bolts and nuts
2x springs that can go on the opposite side of the adjustment plate so that you only need to push on the bolt to release the lock
i will show how to assemble it when i get it printed
