Transferência de toner NoobMan

Em primeiro lugar: todos os méritos, créditos, direitos e tudo o resto (incluindo a propriedade dos ficheiros) pertencem aos autores originais — e à comunidade RepRap.

Em segundo lugar: as versões aqui apresentadas são os ficheiros originais, apenas ajustados para efeitos de transferência de toner.

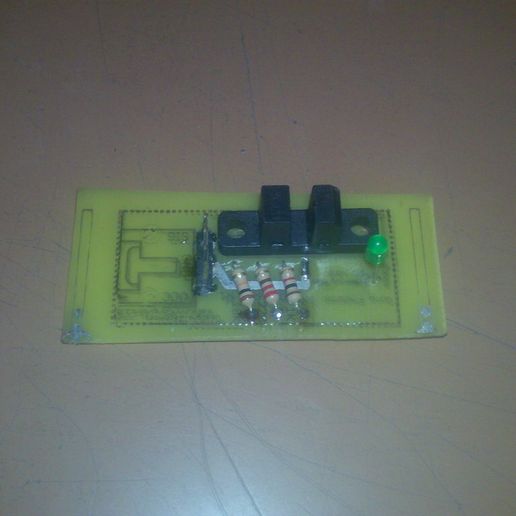

Estes são alguns ficheiros para placas de circuito impresso (PCB) «faça você mesmo» com transferência de toner, para a Mendel.
As imagens para impressão da parte superior, inferior e da serigrafia têm todas 600 dpi.

Mais informações em http://www.reprap.org/wiki/DIY_PCBs_double_sided_toner_transfer

• ficheiro de imagem para placas com saídas de tensão ATX / ATX2 + footprint do UM232R:
  Ficheiro A4 pronto para transferência, 600 dpi. No caso da fonte de alimentação ATX, a placa permite o acesso a todas as tensões sem qualquer modificação na fonte. Criei o UM232R porque fica melhor numa placa adequada.

• controlador de motor de passo v3.0 para transferência de toner + layout A4: nunca tive tempo para testar isto porque passei diretamente para a versão 3.3, mas deve funcionar; no entanto, use por sua conta e risco

• controlador de motor de passo v3.3 para transferência de toner: alterei o SMD de 0805 para 1206; aumentei o tamanho da placa de circuito impresso e os espaçamentos em conformidade; algumas precauções («por via das dúvidas»”): o 7805 pode ser equipado com um pequeno radiador (totalmente desnecessário, mas gosto do exagero) e pode ser deslocado um pouco, se necessário; podem ser instalados condensadores eletrolíticos na versão SMD (para SMD, ligue as vias próximas à camada inferior); jumpers alternativos em vez do interruptor DIP; conectores alternativos com pinos de 0,100” para o motor; 2 orifícios diagonais opostos para um dissipador do A3977 (dissipador exagerado altamente recomendado) e alguns orifícios por baixo do A3977 que servem apenas como ventilação do chip; também é possível utilizar potenciómetros com passo de 5/5 mm (para além de 5/2,5 mm);

• a versão denominada Makerbot: tem 6 pinos idc e sem min/max, tal como constava no ficheiro original;

• a versão denominada Mendel: tem 10 pinos idc e valores mínimos/máximos de 0,100 em 3 pinos cada, para compatibilidade com a atual eletrónica Mendel Gen3 e, especificamente, com a Mb v1.2
  Acho que não me inspirei muito na escolha dos nomes das versões, mas estou sempre sem inspiração :))

• MB 1.2v: ficheiro A4 com os pads TQFP editados, pronto para transferência, 600 dpi: a orientação da placa no ficheiro teria ficado melhor na horizontal, mas assim não caberiam um ao lado do outro. Verifique o encolhimento do papel fotográfico (na direção vertical) com um pedaço real de pinos de 0,100 ao longo dos seus pads. Utilize materiais de boa qualidade para esta placa. Modificações RepRap incluídas (já não é compatível com outras versões da MakerBot): conforme http://www.reprap.org/wiki/PCB_adaptions_for_Mendel, a ponte junto à área do conector ICSP, ponte(s) na área do conector ATX (o que leva a duas pistas na camada inferior a serem combinadas na área superior do cartão SD — parece estranho, mas está tudo bem).

• Adicionado EC 2,2 V: ficheiro A4 com os pads TQFP editados, pronto para transferência, 600 dpi. Fiz o meu próprio EC22 com uma versão que tinha quase o tamanho e os espaçamentos do ficheiro original e, depois de o fazer assim, decidi que era necessário aumentar ainda mais os espaçamentos e fazer uma limpeza mais rigorosa, o que fiz no ficheiro. Como resultado, as imagens associadas e o ficheiro são ligeiramente diferentes, e a última versão deverá ser melhor. No entanto, atenção: eu próprio não testei esta última versão na prática, embora ache que deva funcionar: use por sua conta e risco, etc.

Algumas instruções gerais, algumas imagens e mais informações aqui:
http://www.reprap.org/wiki/DIY_PCBs_double_sided_toner_transfer

De um modo geral, no que diz respeito à transferência de toner e a estes ficheiros, é seguro afirmar que, a menos que já tenhas as ferramentas e saibas o que fazer, provavelmente será melhor comprares simplesmente um conjunto comercial de componentes eletrónicos.

Se alguém fabricar alguma peça e tiver comentários a fazer, agradecia que publicasse aqui, pelo menos para me dizer se está tudo bem. Ou, pelo menos, para eu saber se devo continuar com isto ou até mesmo atualizá-lo.

Claro que quaisquer correções, alterações ou sugestões adicionais são bem-vindas.

Boa sorte a todos.

Última atualização:

— adicionei placas de termopar e termístor, juntamente com algum firmware para o EC2.2 na página de instruções da wiki.
