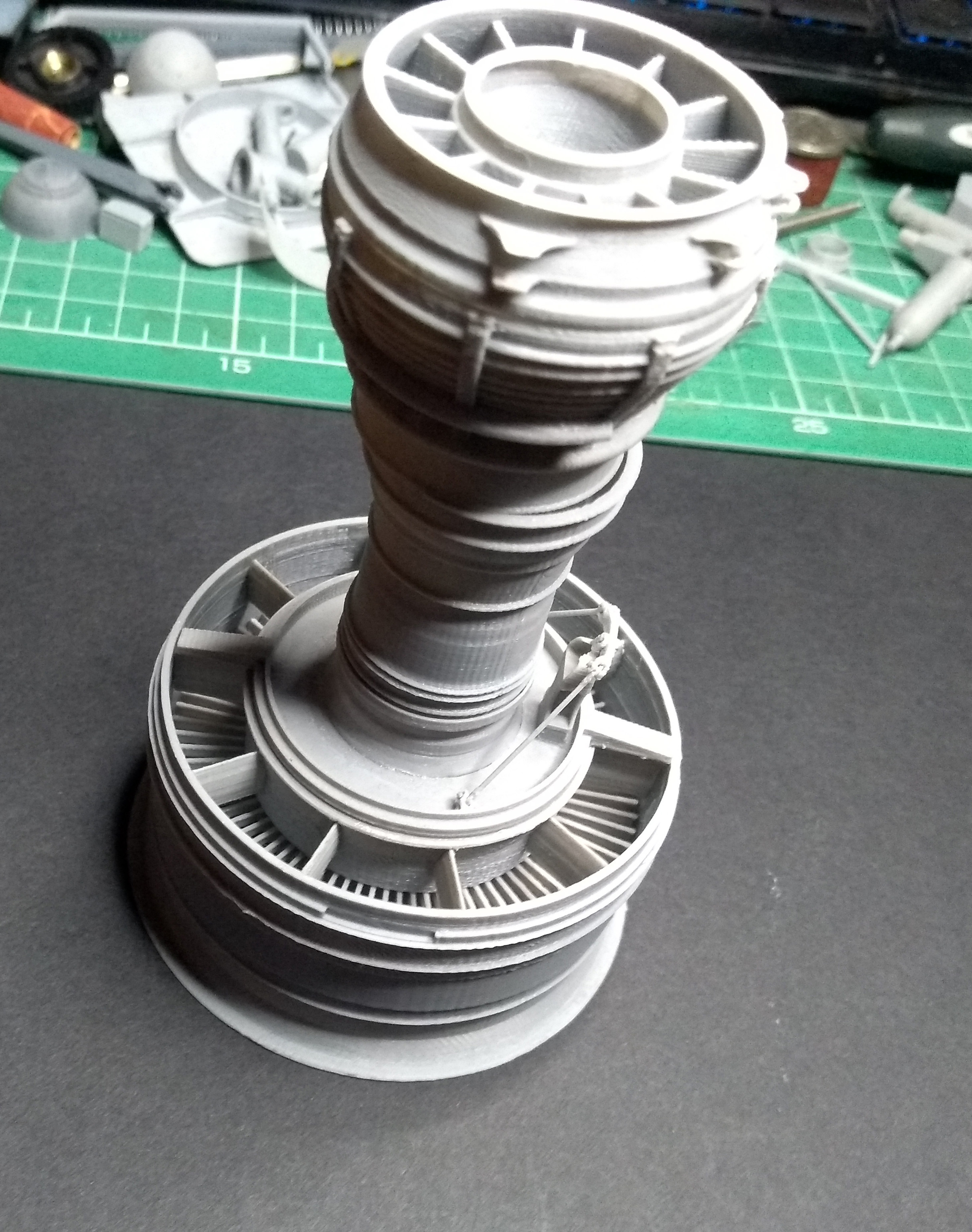

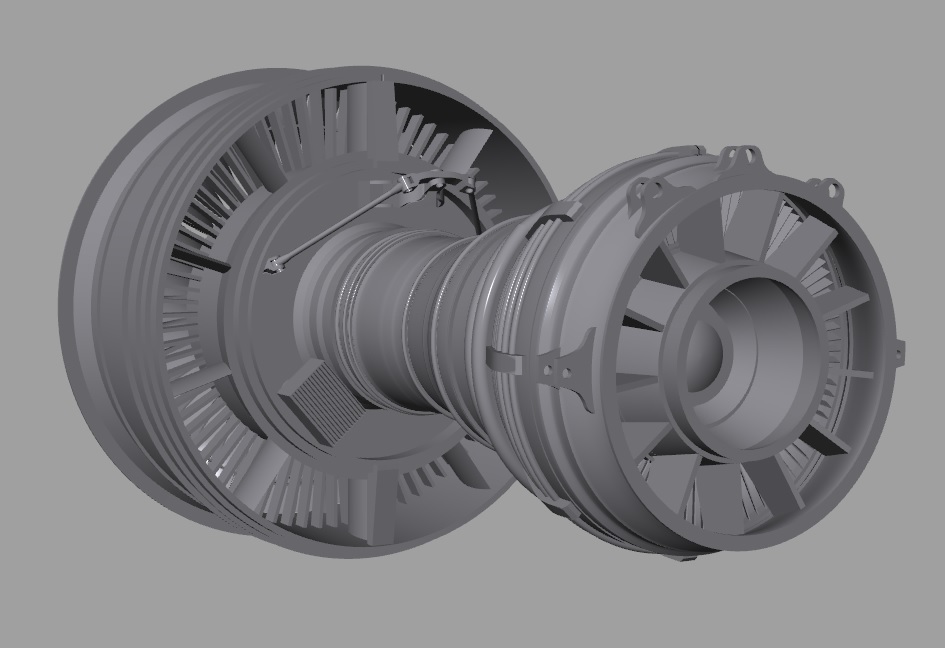

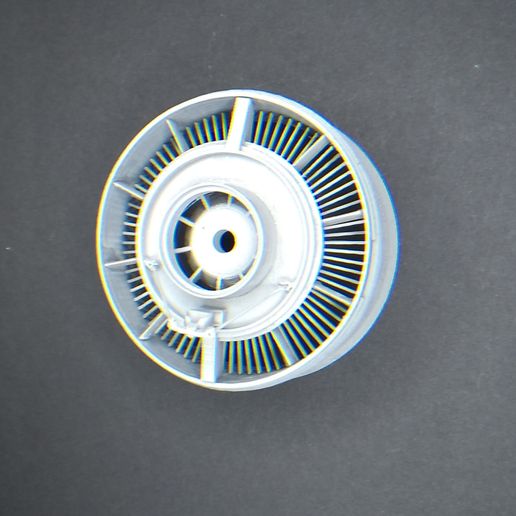

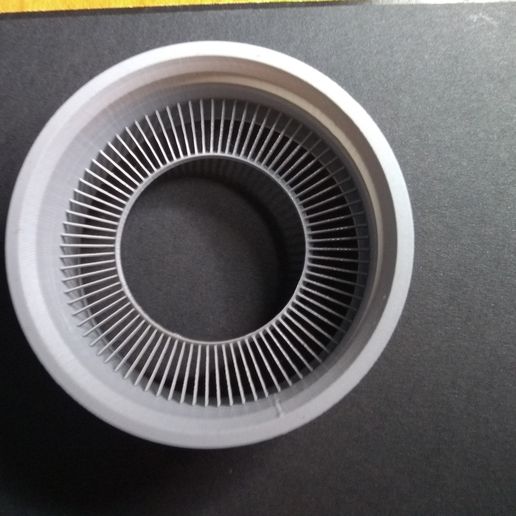

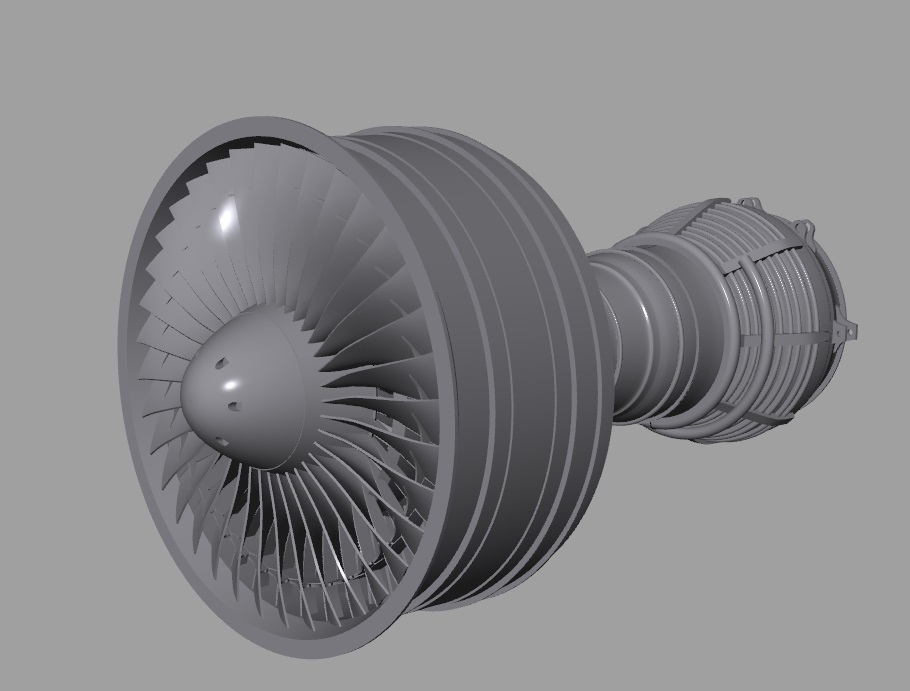

C-17 Globemaster,Enigines,PW2000

Forma parte de un conjunto mayor, a saber, la maqueta del avión de transporte Globemaster C-17 diseñada a escala 1:35. El objetivo es ser hecho en una impresora Rep Rap 3D TevoTornado. (Así es) El diseño en sí está asociado con problemas de impresión en impresoras de filamento con un extrusor. Podéis ver en mi web cómo son los trabajos: https://c173dprint.wordpress.com/ Por supuesto, pido preguntas y sugerencias en el tema del diseño.

Con cualquier problema contactame en mi sitio wordpress.

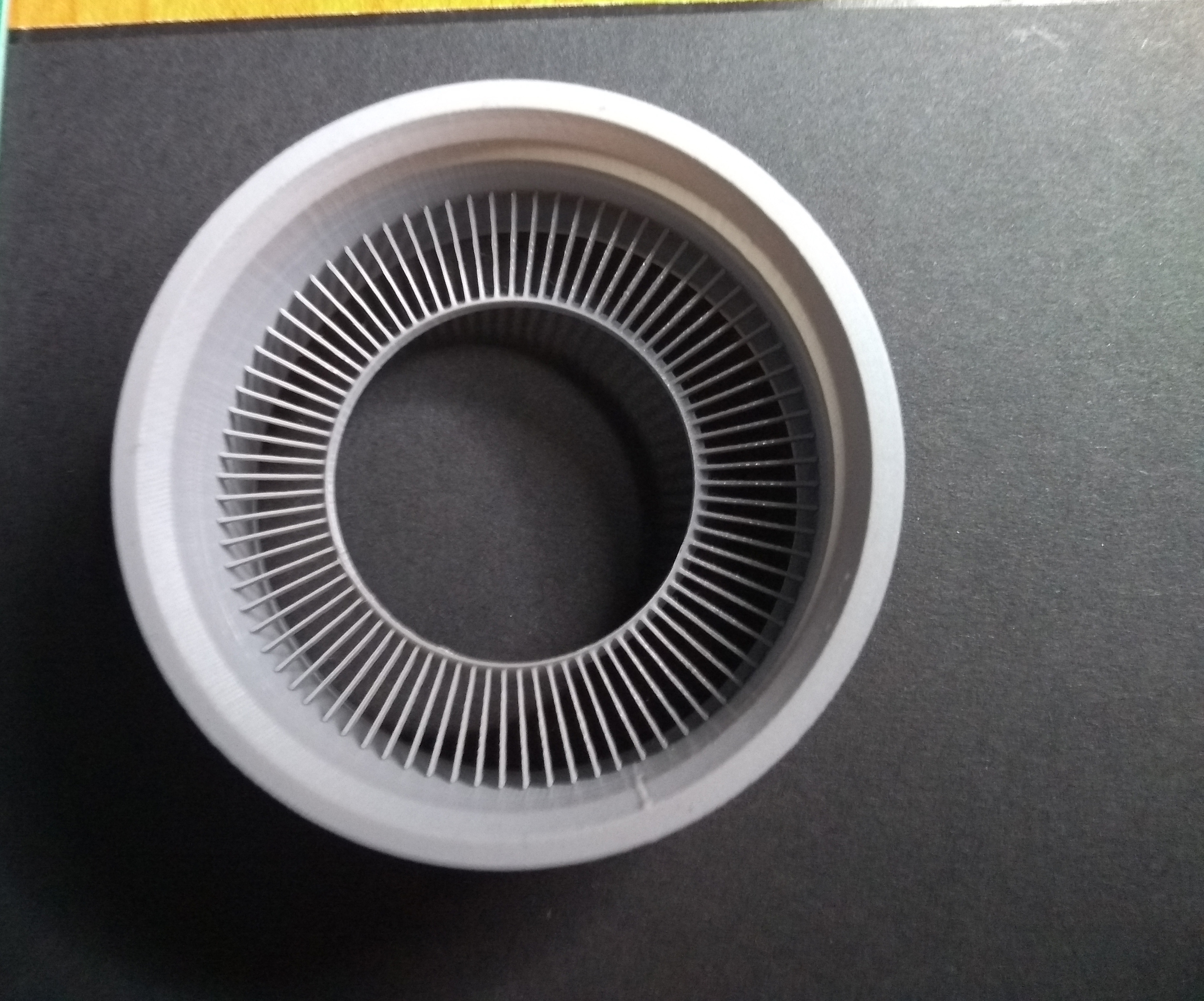

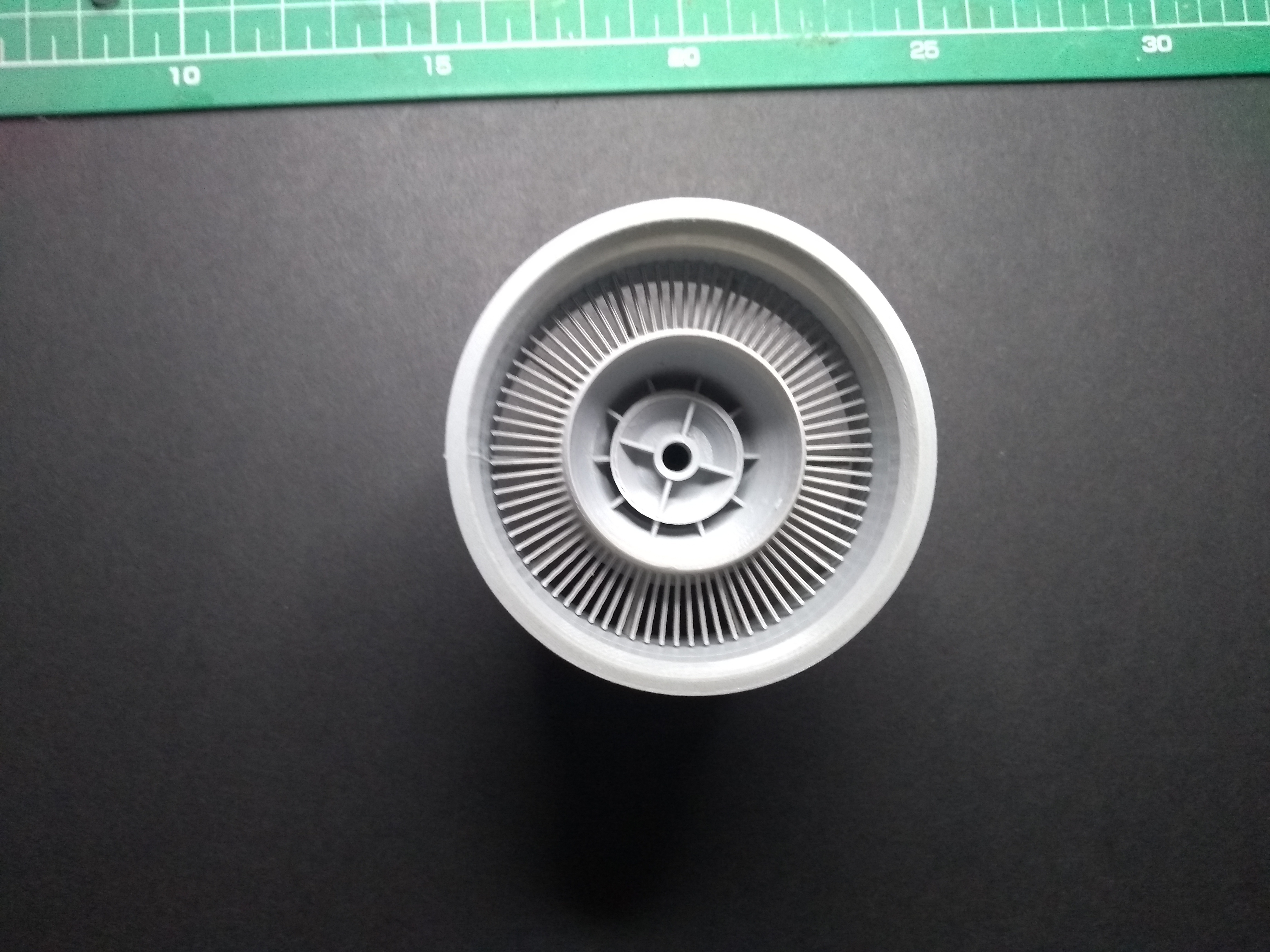

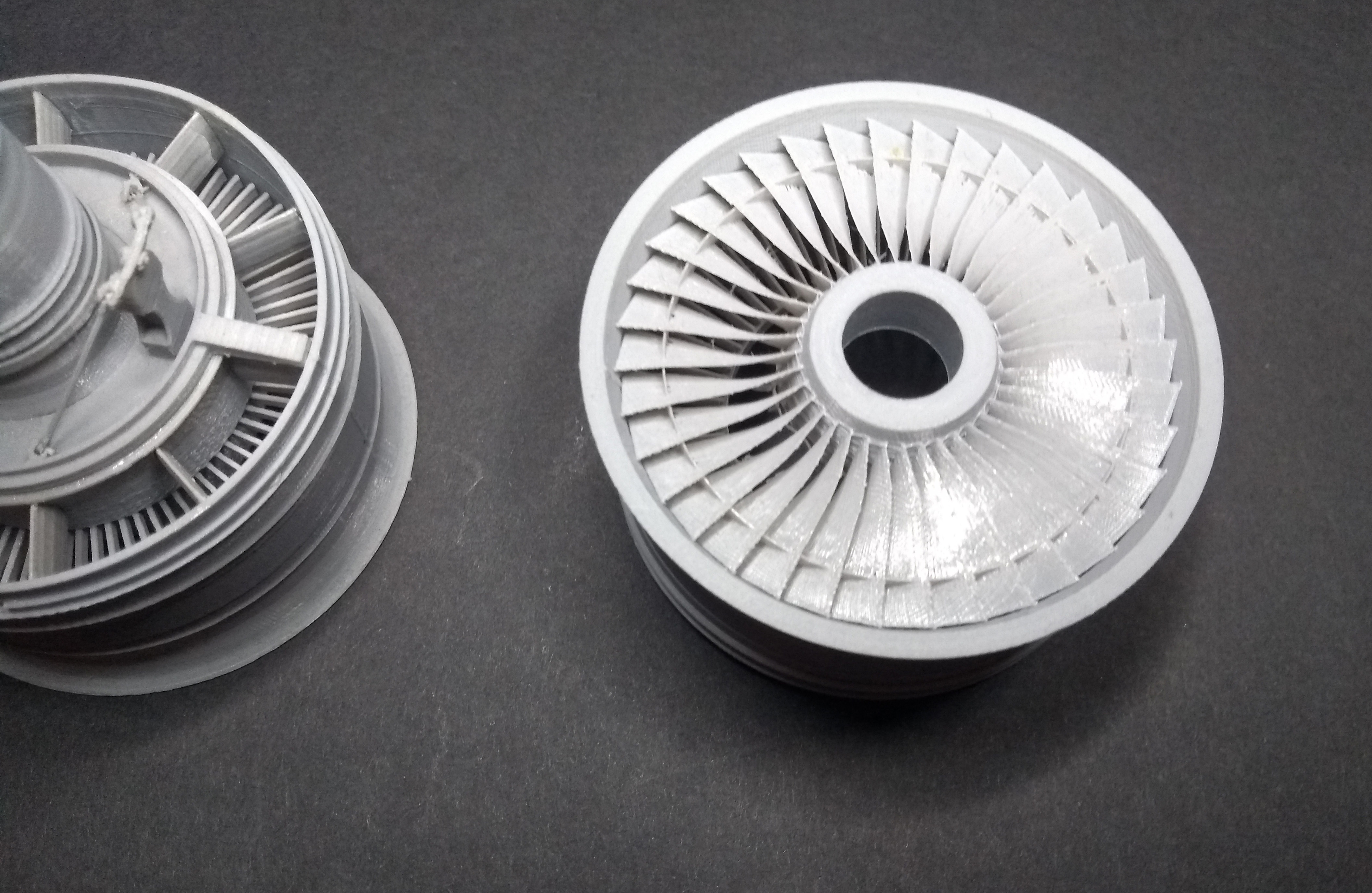

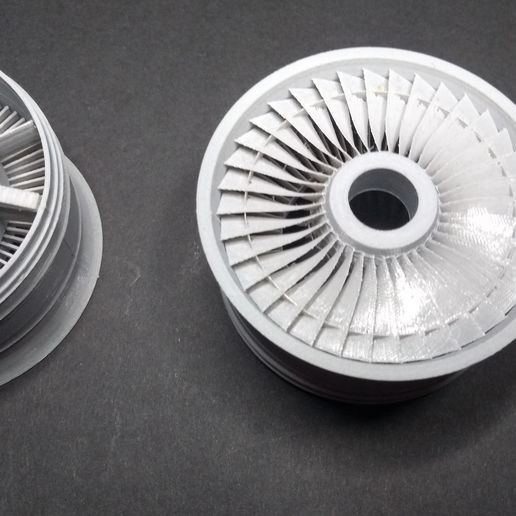

Rotor

Ajustes TevoTornado

Capa 1, Capa Heit Perimerers1,

Relleno 20%

eje de pedalier: Umbral de voladizo 16 grados,

Espaciado del patrón de interfaz 0,45 mm

Velocidad de impresión: Perímetros 70mm, smal

15%, externall15%, infill150mm, solid80%, top solid80%.

Velocidad primera capa: 10% Relleno / perímetros solapamiento 55% Compensación tamaño XY: -0.075

Filamento: polymaker, PolyLite PLA

refrigeración: Min: 100 Max: 100

Diámetro del nozle: 3 descienden 0,25

retracción; longitud 2.8, Velocidad 50mm / s

palas de dirección interna

altura de capa 0,1

primera capa altura 0,1

Ajustes del diámetro de la boquilla:

Boquilla 0,3, bajar a 0,15 retracción:

Longitud3mm

Velocidad 45

Extrusora 215, Cama 54

Enfriamiento MIN: 35 MaX: 100%

En mi Tevo Tornado puse la distancia entre la boquilla y la mesa a 2mm (en un calibre)

Altura de la capa a 0,1mm

La altura de la primera capa es de 0,1

Llamo a la configuración numérica.

Perímetros 3, capas sólidas: Arriba 4, Abajo 3

Marcamos calidad (corte más lento) sin cruzar perímetros.

Densidad de relleno 20%.

Velocidad para los movimientos de impresión: 80

perímetros 90mm / s

pequeño 15%

exterior 90%

infil80mm / s, sólido 120%, sólido superior 80%, huecos 80%, puentes60mm.s, material de soporte80mm / s.

Recorrido350mm / s, velocidad de la primera capa 15%.

Extrusión widtch todas las entradas.

para el coche y por defecto.

NR:21 Y 19

Altura de la capa :0,1 mm.Altura de la primera capa:0,1

Perímetros:3

Conchas horizontales:Superior 1,Inferior 1

Calidad:comprobación Perímetros adicionales

Detectar perímetros puente

Infil:Rellenar denisty 20% ,Avanzado:

Rellenar huecos:Comprobar

Brimm:ala exterior, ancho 3.Suport

material:sin marcar.

Perímetros:35,pequeño 15 ,externo:35%,Infil 80,sólido:80%,Superior sólido:80% Puentes:65

Ancho extrusión:todos por defecto,Superposición 15%,Compensación XY -0.025

Filamento ,Temperatura Primera capa 203,Otras capas:197

Mi configuración Diámetro de la boquilla:0.3

Retracción:Longitud:2,Velocidad:40.

Nr:20

Altura de capa 01,Altura de primera capa 0,15 .Cáscara vertical 3.Cáscara horizontal :Capas sólidas,Superior 4,Inferior

3

Silenciamiento más lento de calidad:

Perímetros adicionales si son necesarios -comprobar

Detectar paredes delgadas -comprobar

Detectar perímetros puente -comprobar. Avanzado:S

Posición de la viga

Alineado

Generación de material de soporte -comprobación ,saliente theshold 6%.

Distancia Z de contacto 0,2,Espaciado de patrón 5,Capas de interfaz 9.Espaciado de patrón de interfaz 0,65mm

Soporte sólo en placa de construcción-comprobar.

Perímetros:80mm/s

pequeño:15%,externo:35% Infil120mm/s

sólido:50%,sólido superior 50%,Puentes:40/mm/s,Material de soporte80mm/s,interfae100%

Recorrido:130,Velocidad de la primera capa 35mm/s

Ancho de extrusión:auto,Primera capa:predeterminado,Perímetros:predeterminado,externo:auto,sólido:predeterminado,superior

sólido:170%,interfaz de soporte: por defecto,soporte:por defecto,

Superposición:35% Compensación de tamaño XY:-0.055

Configuración de la impresora

Diámetro de la boquilla:0.3mm

Retracción:Longitud 2mm,Elevación 0.2

Velocidad 40,
