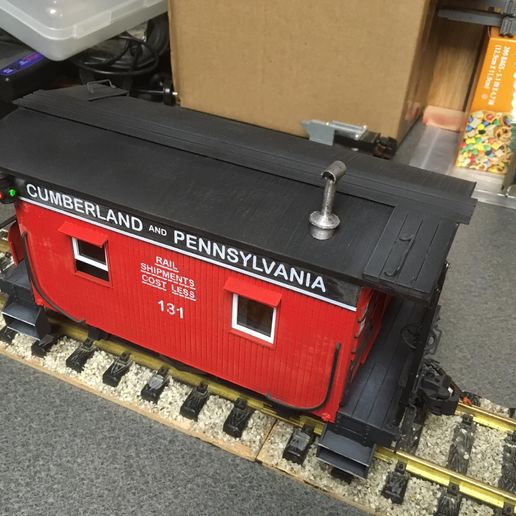

Bobber Caboose C&Pa - Escala G

Arquivos para construir um vagão de cauda do tipo «bobber», tal como utilizado pela companhia ferroviária Cumberland & Pennsylvania. Foram utilizados designs semelhantes por muitas companhias ferroviárias, pelo que incluí duas carroçarias adicionais — uma com dimensões mais reduzidas e outra sem a placa horizontal superior com o nome — para outras companhias ferroviárias. A versão da C&Pa tinha guarda-lamas na plataforma traseira. Algumas companhias ferroviárias utilizavam-nos, outras não. Incluí também uma versão da travessa traseira sem orifícios de fixação para o guarda-lamas. Incluí ainda janelas laterais nas posições fechada e em várias alturas na posição aberta. Este modelo está preparado para a montagem de um pequeno interruptor para controlar as luzes e possui um espaço para alojar uma pilha de 9 V. As luzes de sinalização podem ser iluminadas com micro-LEDs ou lâmpadas. O modelo foi concebido para utilizar engates Kadee 830.

O modelo tem um interior e um fogão a carvão

Para além das peças impressas, também irá necessitar destes materiais adicionais:

Ozark Miniatures 1/2" NBW, 1" NBW, parafuso fundido de 1", barras de apoio para as extremidades e o telhado, haste de latão de 3/64", haste de latão de 1/16", haste de estireno de 1/8", haste de latão de 0,032", corrente de latão, parafusos M2 para o telhado e as estruturas laterais. O modelo é compatível com rodas de tamanho padrão. Utilizei rodas de metal no meu modelo.

O modelo foi concebido com uma escala de 1 mm = 1" (1:25,4) e os ficheiros foram concebidos para serem impressos na proporção 1:1 para vias de escala G. Escalas menores podem ser reduzidas para se adequarem às suas necessidades.

Imprimi o meu objeto em PLA com resolução elevada numa Ender 3
