WALLY - Personalizador de placas de parede v1.7.0

Atualizado para a versão 1.7.0, mas não me lembro o que mudou desde a 1.60.

Um remix do popular WALLY - Wall Plate Customizer do TheNewHobbyist. Acrescentei principalmente uma opção de estilo art deco.

Descarregue e instale o OpenSCAD para personalizar.

Caraterísticas

• Até 5 grupos de largura
• Uma multiplicidade de tipos de portas em qualquer combinação
• Tamanho Standard, Junior-Jumbo, Jumbo ou Super-Jumbo

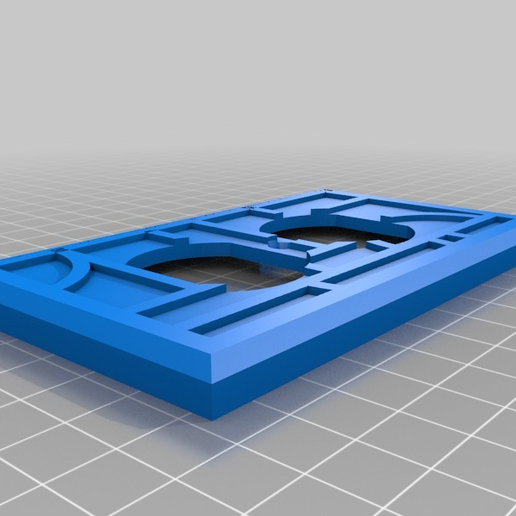

• Estilo Standard ou art deco
• Etiquetas acima e/ou abaixo das placas
• Espessura da placa personalizável e altura do suporte

Tipos de portas

1. Porta em branco
2. Interruptor basculante (Ocupa toda a placa)
3. Tomada duplex (Ocupa toda a placa)
4. Placa oscilante/designer (Ocupa toda a placa)
5. Tomada Keystone (até 2 de largura e 3 de altura)
6. Porta VGA
7. Porta HDMI
8. Porta DVI-I
9. Porta Displayport
10. Porta Cat 5e/Cat 6
11. Porta USB-A
12. Porta USB-B
13. Porta Firewire IEEE 1394
14. Porta DB-09
15. Porta PS2
16. Porta F-Type/Coaxial
17. Porta S-Video
18. Tomada para auscultadores estéreo

Com exceção das disposições #2-4 e 3-tall da #5, todos os tipos de fichas são modulares e podem ser colocados na parte superior, inferior ou centrados numa placa de parede gerada. Todas as portas (excluindo as tomadas e os conectores keystone) foram concebidas para acomodar os cabos de montagem em painel da DataPro.net™.

Desculpe, mas ainda não está a funcionar no Personalizador; talvez tenha algo a ver com os parâmetros.

Para desenhar o seu próprio objeto

1. Descarregue os ficheiros .scad e .json.
2. Instale a versão de desenvolvimento do OpenSCAD (http://www.openscad.org/downloads.html#snapshots)
3. Active o Personalizador de acordo com https://en.wikibooks.org/wiki/OpenSCAD_User_Manual/WIP#Customizer
4. Abra o ficheiro .scad
5. Escolha a sua predefinição ou defina as suas personalizações
6. Renderizar
7. Exportar como um ficheiro STL

DrLex tem mais informações.

Pretende adicionar uma funcionalidade? Diz-me.

Notas de utilização

• Os tipos de ficha "Duplex Outlet", "Long_Toggle Switch", "Toggle Switch", "Rocker", "Keystone3" e "Keystone6" utilizarão a placa inteira quando selecionados na seleção superior. A seleção inferior é ignorada nestes casos.
• Se "Nenhum" for selecionado para a parte inferior de uma placa, a seleção superior será centrada nessa placa. Se for selecionada a opção "Blank" (em branco), a localização da ficha permanecerá em branco, mas a outra seleção NÃO se deslocará para uma posição centrada. "None" e "Blank" têm o mesmo efeito quando selecionados no topo.

Notas de TheNewHobbyist:
A maior parte dos conectores utilizados com esta coisa são conectores de montagem em painel de www.DataPro.net Não posso garantir a sua qualidade, mas eles têm dimensões fáceis de encontrar para os seus produtos, por isso utilizei-os.

-
