Copo flutuante (aspeto mais suave, montagem infalível)

Esta es una (aún más fácil de imprimir y montar) mejora de la anterior https://www.thingiverse.com/thing:3617536 . Esta y aquella presentación anterior son ambos remixes de la "Escultura de copa flotante" de HappyMoon.

He editado los archivos y resumido un poco más (7 de julio de 2019), ya que he encontrado que imprimir la parte de la escultura "stream" puede ser difícil en algunas impresoras cuando se imprime en lo alto de la cama. Y que en realidad, imprimirla de lado en la cama funciona y se ve mucho mejor.

19 de julio: giró la versión "preferida" del arroyo para que pueda caber también en una cama de 200mmx200mm]

[(6 de mayo de 2020) También he publicado una remezcla de esto con diferentes STLs para el arroyo y el salpicadero para que se pueda añadir peso para mantenerlo equilibrado y para mejorar la unión del pegamento entre el arroyo y la copa. Consigue estos archivos en https://www.thingiverse.com/thing:4342710 ]

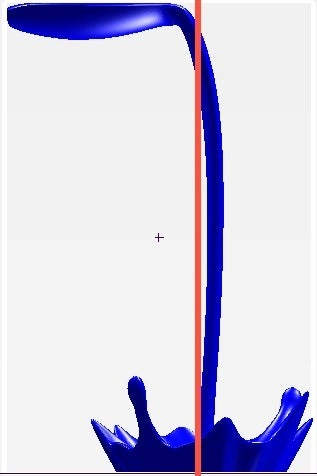

Hace poco estaba imprimiendo uno para mi hija, pero me las arreglé para unir el "chorro" al "chapoteo", lo que hizo que se inclinara en sentido contrario para que no se mantuviera de pie. Así que este usa un alfiler de forma trapezoidal (en lugar de 2 alfileres cuadrados), que mantiene las partes mejor unidas y también evita que se peguen al revés. Otras mejoras son que la costura entre el arroyo y la salpicadura se ha movido más abajo, donde es aún menos probable que se note; y se ha eliminado la masa de la parte del "arroyo" que se encuentra dentro de la copa para mejorar la estabilidad cuando la escultura está de pie.

Algunos consejos que he descubierto:

1) Imprime la parte del "chorro" con poco relleno (10% o incluso 5%) para minimizar el peso de la gruesa parte descentrada que está dentro de la "taza". Tengan cuidado al retirar esta parte del lecho, ya que con un bajo relleno no será tan fuerte... ¡no intenten arrancarla tirando de la parte larga del arroyo! La parte del "arroyo" **necesitará apoyos, sin importar la orientación que escojas.

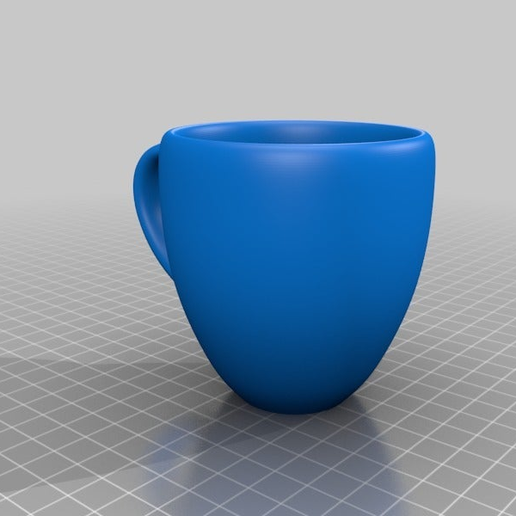

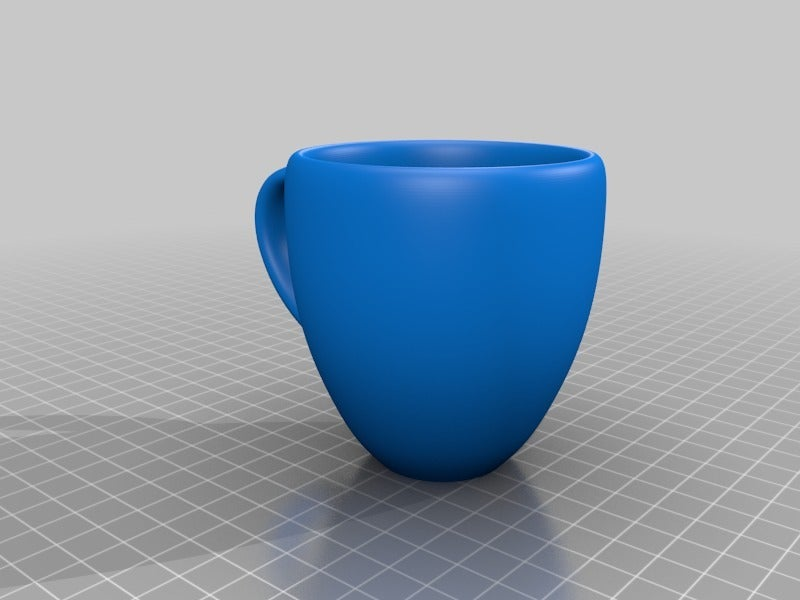

2) Imprime la parte de la "taza" en el relleno bajo (5%) también y el número bajo de perímetros para el menor peso. Usé PLA y PETG para la taza. Podrías usar un vaso de poliestireno o de papel para el bajo peso o para un aspecto diferente. Sin embargo, si usas pegamento primero, comprueba que se adhiera a ellos.

3) Imprime la parte de "salpicadura" y el alfiler con un alto relleno (85% más o menos, pero no del 100%) para máximo su peso para la estabilidad al estar de pie.

4) Sólo se necesita si se imprime el "chorro" en vertical*:* entonces usa una boquilla más pequeña al imprimir, o por lo menos con alturas de capa algo pequeñas (alrededor de 0,24mm), para que las líneas no se vean demasiado en las áreas casi horizontales. Algunas líneas pueden en realidad añadir al aspecto líquido, pero las líneas que son demasiado gruesas no se verán bien.

5) Todas las partes deben ser impresas orientadas como las STL.

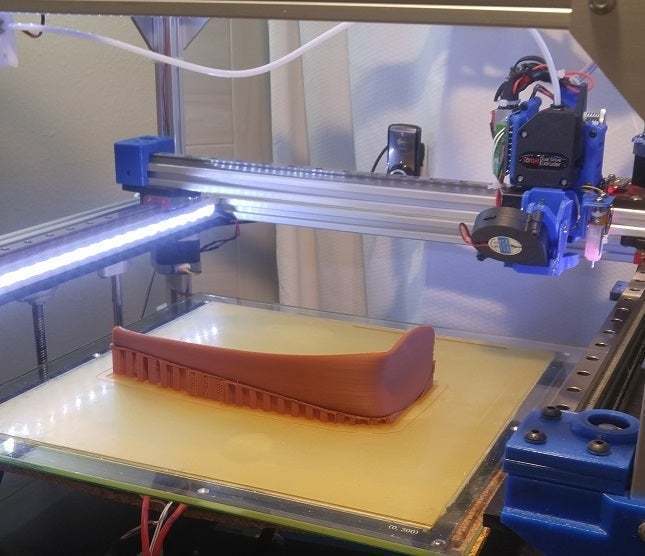

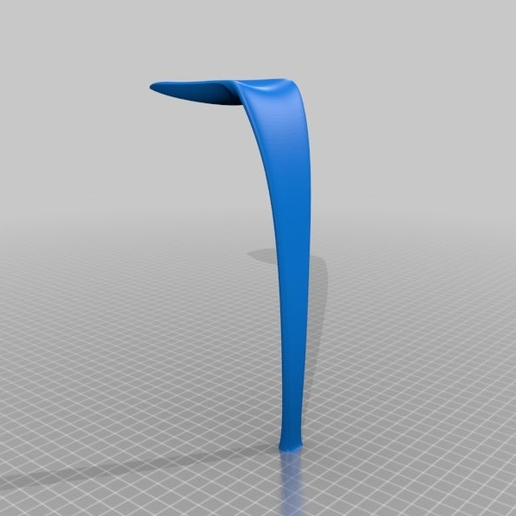

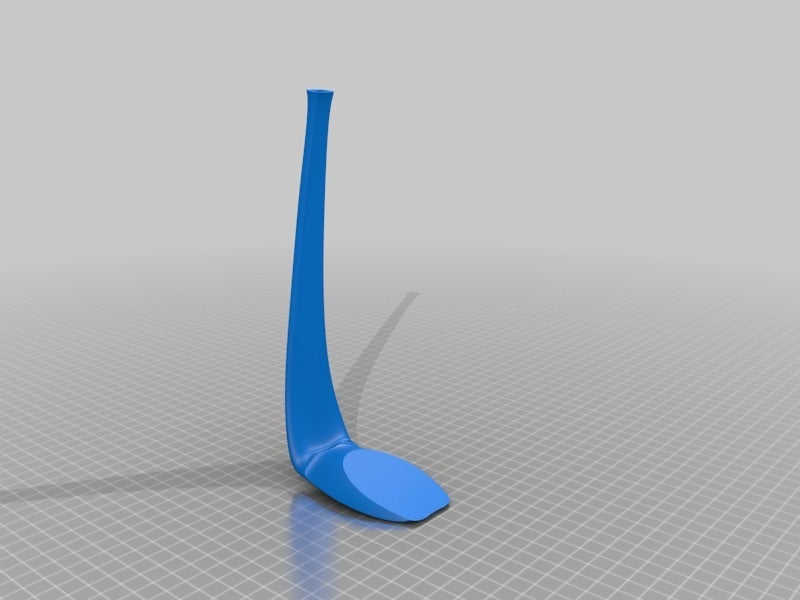

Ahora hay tres archivos STL proporcionados para la parte de "stream", son exactamente los mismos, pero en diferentes orientaciones para la impresión. El que está marcado como "preferido" es para imprimir en su lado, y ha resultado ser el más fácil de imprimir. De hecho, ese es bastante difícil de desordenar y tiene una gran superficie lisa, por lo que es "preferido". Utiliza un poco más de material de soporte que la versión "inside down" (aquella en la que el gran charco que se encuentra dentro de la taza se encuentra justo en la cama), pero da una superficie muy fácil de conseguir y lisa y es muy poco probable que tenga problemas de adherencia a la cama. La versión "inside down" utiliza el menor material de soporte, normalmente se imprime bien, pero muestra cierta textura donde el soporte se rompe en la zona más horizontal del charco. La versión "narrow down" (¡no uses esa!) tiene una buena superficie, pero usa la mayor cantidad de material de soporte y ha demostrado ser más difícil de imprimir para algunas personas, ya que las camas móviles y la gravedad pueden hacer que se caiga antes de que se haya completado el material de soporte. Ese archivo se deja aquí para la continuidad del conjunto de archivos.

6) Parecería una buena idea usar filamento "relleno de madera" para las partes líquidas del café/chocolate caliente... ¡pero no lo hagas! Los filamentos de madera son muy quebradizos y encontrarás que las finas gotas de líquido superior del "salpicón" se romperán muy fácilmente. El PLA negro o marrón sería una mejor opción, u otros colores para otras bebidas.

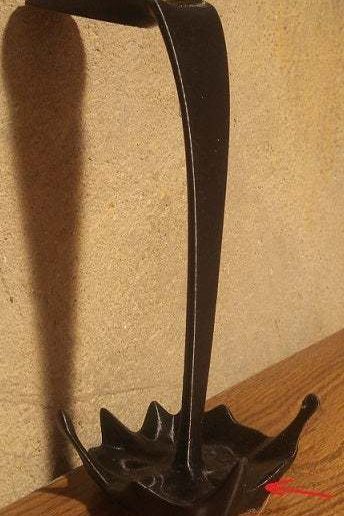

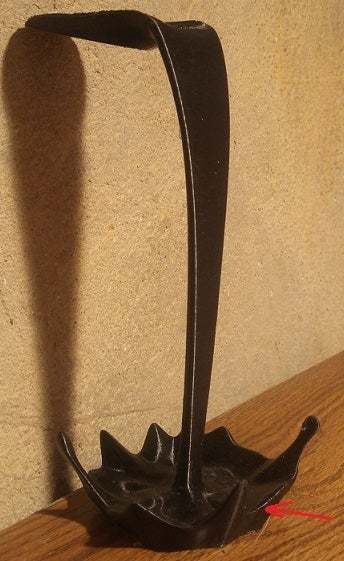

7) He usado superpegamento (cianocrilato) gel o pegamento epóxico transparente de 2 partes (la mejor opción) para unir las partes de chorro, alfiler y salpicadura. Pruebe las piezas primero (!), lime las superficies de acoplamiento si es necesario. Puede que tenga que recortar los bordes del "pin" si hay alguna "pata de elefante" en la huella - elija el pin que mejor se ajuste del conjunto, y use una cuchilla de afeitar, una lima o una lija para recortar cualquier borde aplastado. Después de añadir pegamento y ensamblar, colóquelo en una mesa cerca de una pared con la parte del arroyo que entrará en la copa empujada ligeramente contra la pared para que se incline un poco más hacia el "salpicón" (ver foto). Lo más importante es evitar que se incline hacia el otro lado, ya que la gravedad tendería a llevárselo. Dejarla así contra la pared hasta que el pegamento se cure. Como con cualquier otro uso de epoxi o superpegamento, evite mover la junta encolada mientras se cura.

8) He usado epoxi transparente o gel superpegamento para fijar la taza al chorro, el epoxi parece el mejor. El pegamento caliente podría funcionar también, pero ten cuidado porque podría deformar las paredes de las piezas. Ponga el pegamento sólo en las superficies del arroyo que realmente entren en contacto con el interior de la taza para mantener el peso bajo allí.

9) La mejor manera que he encontrado de mantener la copa y el chorro juntos mientras el pegamento se fija es usar una pequeña abrazadera de barra de trinquete o una abrazadera C... mantener el chorro contra la copa hasta su espalda.

Pero casi tan bueno es simplemente poner la taza de lado en el borde de una mesa y luego poner el chorro&salpicadura dentro de ella después de aplicar el pegamento, con la parte de la salpicadura colgando debajo de la mesa. Dejar que la gravedad haga el trabajo.

Puede ser una buena idea apilar algunas cartas debajo de la parte posterior de la taza (no se muestra en la foto) para que la taza se mantenga inclinada hacia adelante durante el curado para ayudar al equilibrio.

10) (sí, hay un pato nadando en la taza de café "con crema ". A mi hija le gustan los patos, ¿qué puedo decir?) :)

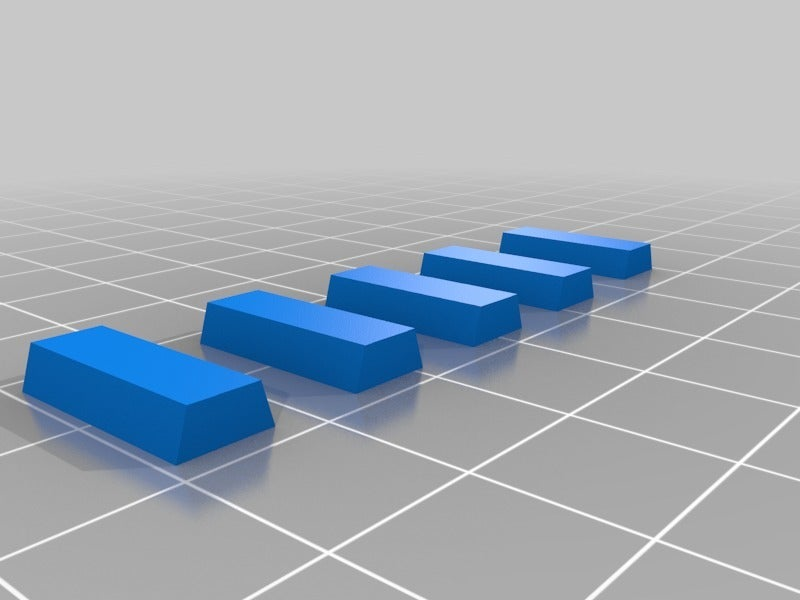

Hay un archivo de clavijas trapezoidales escalado a una gama de tamaños, utilizado para adjuntar la "salpicadura" a la "corriente" y mantenerlas alineadas. Elija el más grande que encaje en los enchufes de las partes del "stream" y del "splash". Puede ser necesario recortar sus bordes con un cuchillo o una cortadora, o lijarlos.
