Mounting adapter for FOX MudGuart 36/38 on the rear triangle or suspension fork

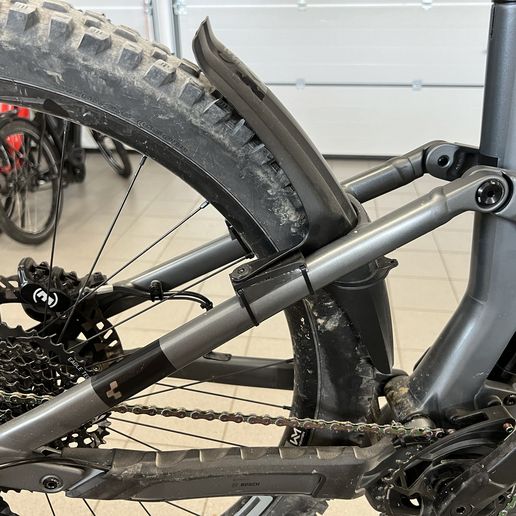

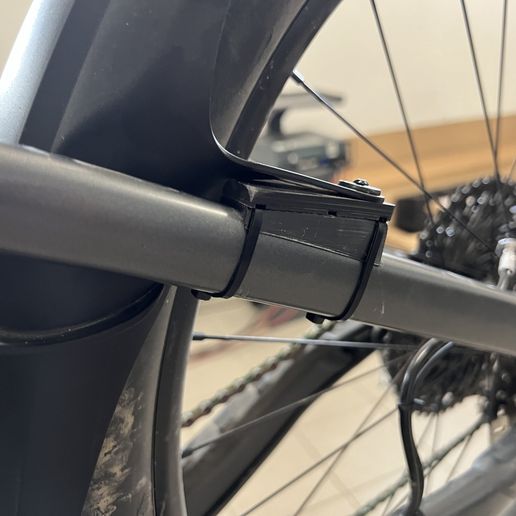

Mithilfe diesen Adapters kann der Fox Mudguard 36/38 oder anderen Mudguards für die Montage an den Schrauben der Fox 36/38 Gabeln ab 2020 am Hinterbau des MTB befestigt werden.
Die Halter sind bei korrekten Druckeinstellungen sehr robust und sind ausgiebig im Downhill Einsatz an einigen Bikes getestet..

Das Unterteil wird mit Winkel in TPU gedruckt und dient dem Ausgleich des Winkels am Hinterbau. Es liegt in glatter sowie in gewölbter Variante vor, um den oftmals gerundeten Hinterbau besser zu umschließen.
Benötigt werden 4-6 Kabelbinder, zwei schrauben M2 sowie zwei Schmelzgewinde M2

Es liegt auch eine kurze Variante vor, die beispielsweise bei älteren Fox Gabeln verwendet werden kann, um die neuen Schutzbleche mit Steinschlagschutz montieren zu können. Hierfür werden mehrere Dicken an Unterteilen beigefügt, um die Spannung reduzieren zu können.

Unterteil:
Material TPU
Schichthöhe 0.1mm
Support an
Infill 20%
Bottom/top 1mm
Haftkleber empfohlen zum späteren besseren Ablösen
Sehr langsam drucken, vor allem die Bridge.

Oberteil und Unterlegscheibe:
Material PETG, alternativ auch PLA möglich
Schichthöhe 0.1mm
Support an
