3Dモデルの説明

I saw a really cool project on Reddit a while ago about a 1/4 scale quad that used a New Bright toy as its base. I liked the idea so much that I told myself I had to try something similar, but for a scale I'm more used to: 1/6.

Making this quad has probably been the most complex 3D project so far, and I think that although it has its limitations, the result is pretty good (right now, I wouldn't know how to do it better).

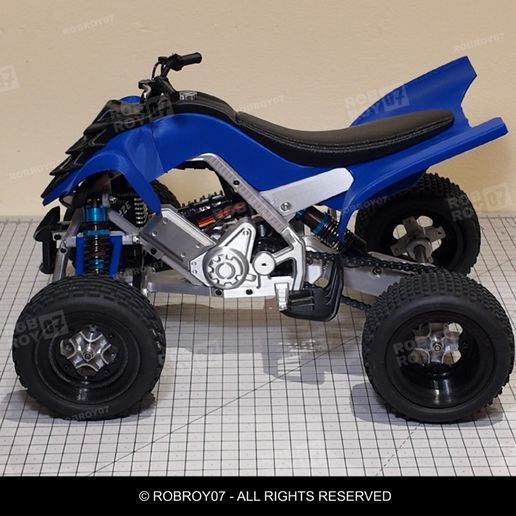

The design is inspired by the Yamaha Raptor, it's rear-wheel drive and moves the axle using a metal chain. It uses 2 servos, a large one to move the vehicle and a smaller one to control the steering, simulating that the rider is turning the handlebars.

Here are a couple of videos showing how it works and what it can do:
https://youtu.be/D8Z9XcLAhz0
https://youtu.be/_7LUUjGafgw

The approximate dimensions of the vehicle are: 30 x 21.5 x 19 cm
It weights 1.1kg with all the electronics and without the battery.

The model includes an assembly manual (in Spanish and English) with detailed instructions to complete it. The manual details everything from how to assemble each printed part to which screws to use and how to configure the controller (ESC).

ADDITIONAL COMPONENTS

Motor Surpass Hobby C3536 910KV
https://s.click.aliexpress.com/e/_c4NrDAMP

Main Servo
Servo 25kg+ 180º
https://s.click.aliexpress.com/e/_c2JCS5UF


Handlebars Servo: TR-4 2065 (4.5Kg)
https://s.click.aliexpress.com/e/_onIps2T

ESC + Programmer
AM32 40A ESC
https://s.click.aliexpress.com/e/_c3k1wybz



Bearings

16x8x5 (6 bearings) https://s.click.aliexpress.com/e/_c4nmu0l1

5x9x3 (2 bearings)
 https://s.click.aliexpress.com/e/_c4USAhZV

3x8x3 (2 bearings)
https://s.click.aliexpress.com/e/_c2xrxkUX



Knurled Nuts / Heat-set inserts
M3 L3 (x7)
M2 L3 (x16)

M2 L4 (x23)
M2.5 L3 (x4)
https://aliexpress.com/item/32890237459.html

Threaded Rod 180mm
https://s.click.aliexpress.com/e/_c3xNegKx

Magnets
Large magnets 20x5x4 (x6) https://s.click.aliexpress.com/e/_c4L1nlnt

Small magnets 5x3 (x4) https://s.click.aliexpress.com/e/_c3JiI3KR



LiPo battery 1300 mAh
https://s.click.aliexpress.com/e/_c3n5DwvD

Zip Ties
2 × zip ties (2.5mm width) to secure the ESC.

Servo Signal Reverser 3-24v
https://s.click.aliexpress.com/e/_c37KyMUL

Screws
M3
:
45mm (x2)
32mm (x2)
22mm (x3)
20mm (x6)
18mm (x2)
16mm (x6)
14mm (x6)
10mm (x8)
12mm (x2)
8mm (x1)
8mm - cabeza plana (x1)
6mm - cabeza plana (x2)
6mm (x4)
4mm - cabeza plana (x3)
3mm (x1)


M2.5:
6mm (x6)


M2:
5mm (x10)
6mm (x5)
8mm (x36)
10mm (x5)
12mm (x3)
14mm (x2)

Lock Nuts
M3 (x36)

M2 (x11)

Tires
2 tires 33x85mm

2 tires 41x85mm

https://s.click.aliexpress.com/e/_c43IWB1N



Chain

03C chain with connector

https://s.click.aliexpress.com/e/_c3jSTYOL

Shocks 75mm (x3)

https://s.click.aliexpress.com/e/_c3Ndn2pD

I hope you like it!

3Dプリント設定

すべてのパーツはFDM（フィラメント）3Dプリンターでプリントした。ほとんどのパーツはPLA+でプリントされており、適度な使用であれば完璧に機能する。
最もデリケートなパーツは、チェーンに使用するスプロケットです。これらのパーツは、ナイロンまたはPETGでプリントすることをお勧めします。

最後に、フットレストには、ライダーフィギュアの足を固定するためのクリップが含まれています（使用する場合）。これらのクリップはTPU 95Aで印刷され、わずかに柔軟性を保ちます。推奨印刷パラメータ：

  • レイヤーの高さ：0.2mm
  • 周囲：3
  • インフィル：15%
  • 推奨材料：PLA+
  • 温度：メーカーの指示に従う／メーカーに準ずる
  • サポート：必要な箇所のみ
