RCエアボート・スワンプバギー

広告
共有
追加
Make
?
作品の品質： 5/5 (4票)
プリントのしやすさ、実用性、ディテールなどに関するメンバーの評価。
ライセンス
用途
3Dデザインの形式
18件のファイル (STLおよびZIP) 閉じる
  • AeroFred_Swamp_Buggy_Airboat.zip

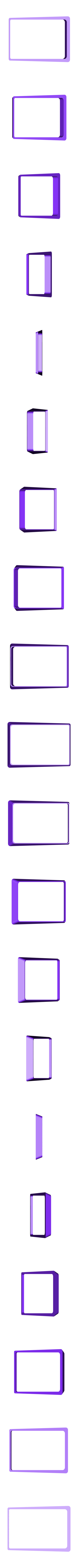

  • deck_rim.stl

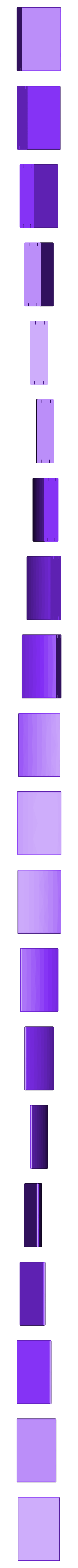

  • hull_1.stl

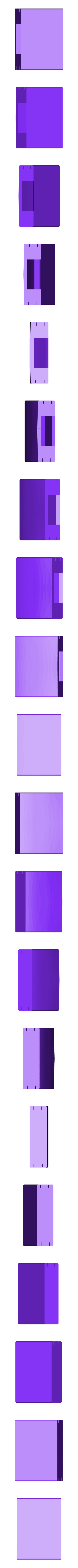

  • hull_2.stl

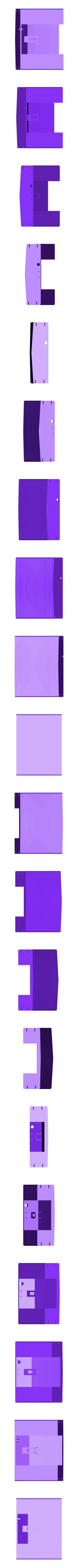

  • hull_3.stl

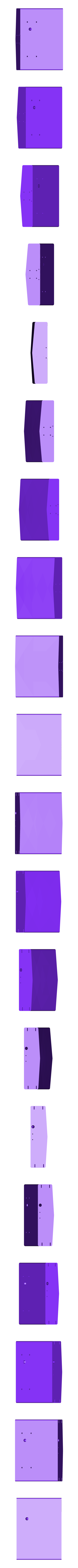

  • hull_4.stl

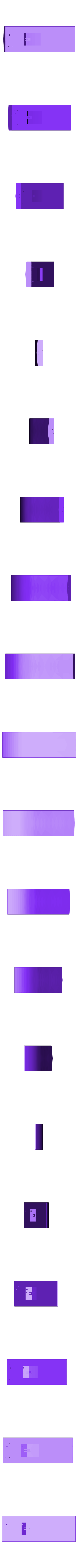

  • hull_double_skin_unsplit.stl

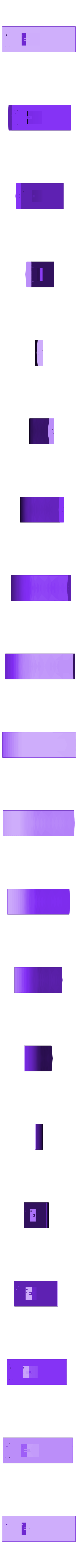

  • hull_single_skin_unsplit.stl

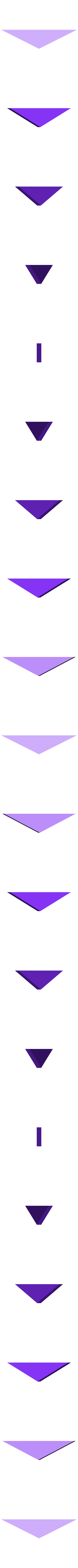

  • hull_wedge.stl

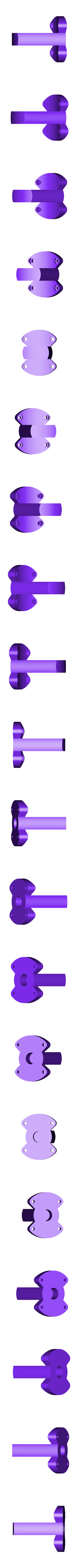

  • motor_mount_center.stl

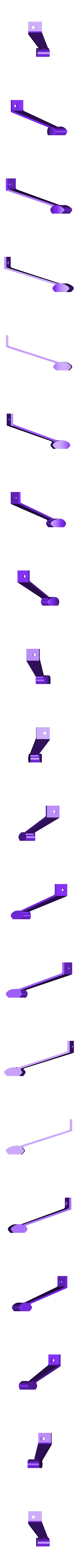

  • motor_mount_left_back.stl

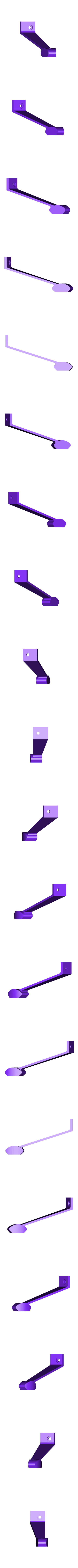

  • motor_mount_left_front.stl
  • motor_mount_right_back.stl

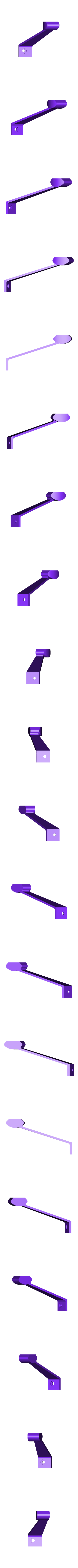

  • motor_mount_right_front.stl

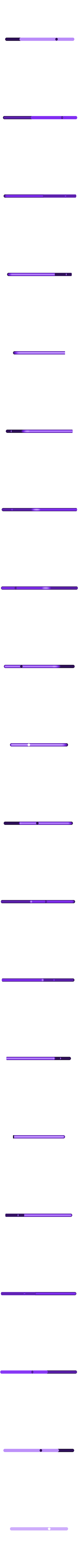

  • rudder_bot.stl

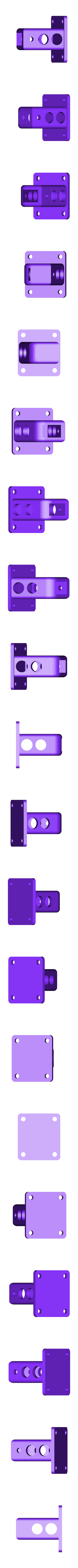

  • rudder_fixing.stl

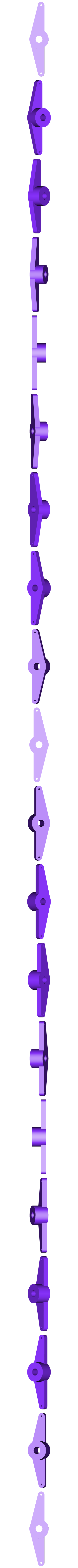

  • rudder_horn.stl

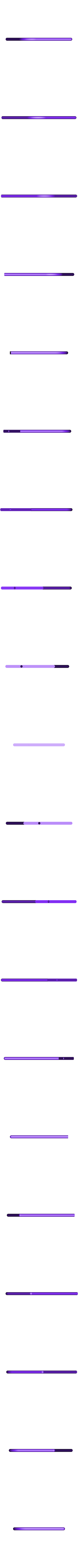

  • rudder_top.stl

形式の詳細はこちら
公開日
?
{imported_from}での初回公開日：
デザイン番号 33211
デザイン作者 aerofred
aerofred

aerofred

認定アカウント
このデザインに問題がありますか？ 問題を報告する。

3Dプリンター用ファイル情報

3Dモデルの説明

####モーター角度を調整できるエアボート、スワンプバギー、スワンプボートです。 ####

興味のある方は、テスト、写真撮影、撮影を終えた後、私のウェブサイト: https://aerofred.com でプリントキットを販売する予定です。AeroFred-Swamp-Buggy

3ページに、CNCルーターでカットできる木製の船体があります。

船体の長さ：700mm
船体の幅：240mm
印刷重量：約850g
モーター：3536 3542 1100kv アウトランナー
バッテリー：3d2200mA/h
プロペラ：9X7
サーボ：ミニサーボ、HS81タイプ

付属のSTLファイルと、Simplify3D用の.factoryファイル、ダイレクトドライブ付きのcr10/cr10 mini用のGcodesもあります。

また、2つのバージョンで分割されていない船体も付属しています。1つはシングルウォールで、3つまたは4つのペリメーターでプリントしたい場合に使用します。もう1つは、キール付きのダブルスキン船体で、これは外周を1つだけにして印刷する必要があり、ダブルスキンは船体の水密を保つのに十分であるべきで、背面のフラットパネルからの移行部にヤスリがあり、密閉を助ける。

これらの分割されていない船体は、印刷テストされていません。

プルーサi3 mk2/3でも印刷できます。ファクトリーファイルを開いてオブジェクトを並べ替えるだけで、すべてフィットします。

#####印刷の仕様は、gcodeファイルにコメントされています。#####

####必要なもの:####

舵柱用の4mmカーボンファイバーチューブ
M6ナイロンネジ6本
M4ナイロンネジ4本
モーターは3536アウトランナーで3s2200バッテリー
サーボはミニサイズ(HS-81)タイプ

船体のバッテリー開口部を塞ぐゴム風船、半分に切って船体の縁に張ります。

このプロジェクトでは約850gのフィラメントを使用します。PLAでテストしましたが、PET-GやABSも使用できます。

####
モーターマウントとポッドは、3つの周囲と20-30％のインフィルで印刷します
残りのパーツは、2つの周囲と10％のインフィルで印刷できます
船体の各セクションは、コンパートメントを作成するために3つのボトムレイヤーを持つ必要があります
Hull1（前面）は、うまく閉じるために4-5つのトップレイヤーも持つ必要があります。

####また、船体を密閉するために、アクリル絵の具やエポキシ樹脂を何度か塗ることもできます。

ノズルは0.4mm
押し出し幅は0.42mm
レイヤーの高さは0.24mm

#####より詳細な情報は、gcodeファイルの一番上にコメントされています。#####

####Please post your makes and pictures, if you make videos please post the link in the comments##

####Video by Bob Neitzke##
https://www.youtube.com/watch?v=XZZk5Bv0qcY

###Update Log###
30.7.2018 Added unsplit hulls redone the gcodes.
