A320 RMPラジオパネル

広告
オファーを出す
共有
追加
Make
?
作品の品質： 5/5 (1票)
プリントのしやすさ、実用性、ディテールなどに関するメンバーの評価。
ライセンス
用途
3Dデザインの形式
32件のファイル (STL) 閉じる
  • ADF.stl 15.190002000000007 × 8.329994 × 6.859999999999999 mm
  • AM.stl 17.149997999999997 × 8.329998000000003 × 6.859999999999999 mm
  • BFO.stl 15.190002000000007 × 8.329994 × 6.859999999999999 mm
  • BUTTONS BLACK.stl 105.08918899999999 × 66.276927 × 6.0 mm
  • BUTTONS TRANSPARENT PART.stl 99.69189899999999 × 62.352188 × 6.0 mm
  • HF1.stl 17.150001 × 8.329998000000003 × 6.859999999999999 mm
  • HF2.stl 17.149997999999997 × 8.329998000000003 × 6.859999999999999 mm
  • ILS.stl 15.189998000000003 × 8.329994 × 6.859999999999999 mm
  • KNOB LOWER.stl 24.976203999999996 × 24.976204 × 10.0 mm
  • KNOB UPPER.stl 19.97259600000001 × 19.972594 × 10.0 mm
  • LCD BRACKET 1.stl 5.5275929999999995 × 22.197844 × 6.0 mm
  • LCD BRACKET 2.stl 12.017639000000003 × 4.191686000000001 × 6.0 mm
  • MLS.stl 15.190002 × 8.329994 × 6.859999999999999 mm
  • NAV FLAP TEMPLATE.stl 17.0 × 23.086788 × 3.9969710000000003 mm
  • NAV GUARD.stl 17.0 × 6.0 × 5.0 mm
  • NAV.stl 15.190003 × 8.329994 × 6.859999999999999 mm
  • PCB BOARD BRACKET.stl 7.0 × 7.0 × 10.2 mm
  • RMP BLANK FOR LASER.stl 143.91933600000002 × 87.634117 × 5.5 mm
  • RMP BUTTON BLANK.stl 16.500001 × 8.500003000000003 × 6.0 mm
  • RMP CASING.stl 143.921494 × 87.627342 × 33.299999 mm
  • RMP GRAY PART.stl 143.91933600000002 × 87.634117 × 5.5 mm
  • RMP TRANSPARENT.stl 103.948959 × 82.0 × 5.5 mm
  • RMP.stl 143.91933500000002 × 87.634117 × 6.5 mm
  • SCREW WASHER.stl 10.0 × 6.0 × 10.0 mm
  • SEL blank.stl 13.826782000000001 × 9.197204 × 6.0 mm
  • SEL.stl 13.826782000000001 × 9.197204 × 7.0 mm
  • SWITCH blank.stl 15.293892 × 12.779615 × 5.2 mm
  • SWITCH.stl 15.293895 × 12.779615 × 6.2 mm
  • VHF1.stl 17.15 × 8.330002 × 6.86 mm
  • VHF2.stl 17.149999000000005 × 8.330002 × 6.859999999999999 mm
  • VHF3.stl 17.150001000000003 × 8.330002 × 6.859999999999999 mm
  • VOR.stl 15.190002999999997 × 8.329994 × 6.859999999999999 mm

形式の詳細はこちら
公開日
デザイン番号 4191346
デザイン作者 Alex3dprintMatsuda
Alex3dprintMatsuda

Alex3dprintMatsuda

このデザインに問題がありますか？ 問題を報告する。

3Dプリンター用ファイル情報

3Dモデルの説明

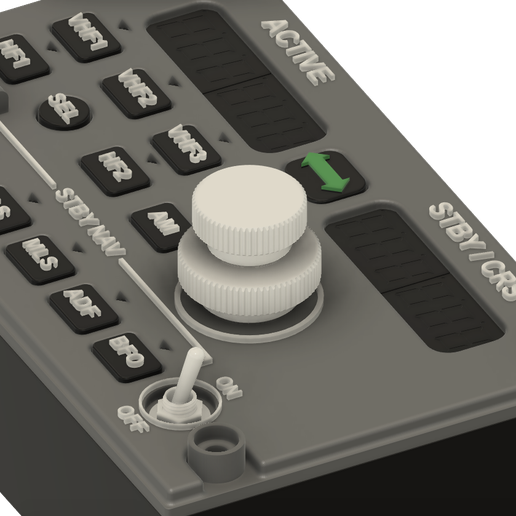

1:1 scale working model of the radio panel of the Airbus A320 , to be printed on transparent PLA ( preferably with 0.2 mm nozzle for best result ) then primed and painted, and finally lightly sanded the elevated writings in order to allow the LED lights on the backlight panel to shine through!

Needs basic soldering and crafting skills and tools, as well as an Arduino board and Mobiflight in order to work with MSFS2020/2024 and XPlane.

Also available a blank version to be painted and etched with a laser cutter, and a multicolor version that can be printed on a multi color printer with gray and transparent filaments!

Materials needed : ( easily and cheaply found on Aliexpress )
- X1 10x10mm tactile buttons
- X12 7x17mm tactile buttons
- x1 orange 3mm led
- x1 anti mishandling lever switch 2 positions
- x2 0.36 inch led 6 digits 7 segment display
- x1 dual coaxial encoder
- universal pcb
- x1 spdt mom switch
- 5V/12V led strip for backlight

suggested settings:
- 0.2mm nozzle
- 0.1 layer height
- 12% infill
- 4 base 5 top layers
- ironing
