Miniature Drill Press

共有
追加
Make
?
作品の品質： 5/5 (1票)
プリントのしやすさ、実用性、ディテールなどに関するメンバーの評価。
ライセンス
3Dデザインの形式
53件のファイル (STEP, STL、およびTXT) 閉じる
  • Bed Guide Retainer.stl 9.599999 × 5.0 × 10.0 mm
  • Bed Guide.stl 122.0 × 12.0 × 13.0 mm
  • Bed.stl 133.428574 × 22.0 × 229.42857299999997 mm
  • Bolt - 10mm x 12mm.stl 14.5 × 13.4 × 14.497524 mm
  • Bolt - 10mm x 18mm.stl 14.498585 × 19.4 × 14.499292 mm
  • Bolt - 11mm x 12mm.stl 16.49864 × 13.4 × 16.49932 mm
  • Bolt - 11mm x 18mm.stl 16.498466999999998 × 19.4 × 16.499235 mm
  • Bracket - A.stl 54.299999 × 9.0 × 6.0 mm
  • Bracket - B.stl 54.299999 × 9.0 × 16.0 mm
  • Cap Nut - 10mm.stl 12.800001 × 13.388893 × 14.780166999999999 mm
  • Cap Nut - 11mm.stl 14.8 × 14.544784 × 17.089568999999997 mm
  • Carriage Top Stop.stl 70.0 × 7.0 × 15.0 mm
  • Carriage.stl 70.0 × 77.261345 × 19.573265000000006 mm
  • Foot 1.stl 12.0 × 2.0 × 6.0 mm
  • Foot 10.stl 17.0 × 2.0 × 20.5 mm
  • Foot 11.stl 6.0 × 2.0 × 9.964306 mm
  • Foot 12.stl 17.0 × 2.0 × 17.0 mm
  • Foot 13.stl 44.0 × 2.0 × 8.349998 mm
  • Foot 14.stl 17.0 × 2.0 × 17.0 mm
  • Foot 2.stl 11.874865999999997 × 2.0 × 10.0 mm
  • Foot 3.stl 40.0 × 2.0 × 9.0 mm
  • Foot 4.stl 11.874865999999997 × 2.0 × 10.0 mm
  • Foot 5.stl 7.120028999999995 × 2.0 × 16.934032000000002 mm
  • Foot 6.stl 44.0 × 2.0 × 20.858002 mm
  • Foot 7.stl 7.10758899999999 × 2.0 × 16.835437 mm
  • Foot 8.stl 6.0 × 2.0 × 9.964306 mm
  • Foot 9.stl 17.0 × 2.0 × 20.5 mm
  • Gear support uprights - 1.stl 7.000000000000001 × 191.599998 × 15.0 mm
  • Gear support uprights - 2.stl 8.0 × 191.599998 × 15.0 mm
  • Handle Hub.stl 32.49527 × 24.654488 × 25.0 mm
  • Handle Knob.stl 19.994335 × 21.792072 × 24.063548999999995 mm
  • Jig 1.stl 45.0 × 20.0 × 19.0 mm
  • Jig 2.stl 45.0 × 20.0 × 26.0 mm
  • Lower Motor Mount.stl 33.799824 × 8.0 × 95.050002 mm
  • MC Mount - Soft Insert.stl 9.799999999999999 × 9.0 × 4.899826000000019 mm
  • MC Mount Bracket A.stl 55.599998 × 9.0 × 6.0 mm
  • MC Mount Bracket B.stl 55.599998 × 9.0 × 6.0 mm
  • Miniature Drill Press.step
  • Motor Controller Box Lid.stl 55.599998 × 49.0 × 2.0 mm
  • Motor Controller Box.stl 55.599998 × 49.0 × 49.0 mm
  • Motor Mount Brace.stl 31.1 × 52.0 × 64.974296 mm
  • Non-Printable Parts list.txt
  • Nut - 10mm.stl 12.800001 × 6.0 × 14.780166999999999 mm
  • Nut - 11mm.stl 14.8 × 6.0 × 17.089568999999997 mm
  • Spring Retainer - Bottom.stl 17.298752999999998 × 5.0 × 17.29937799999999 mm
  • Spring Retainer - Top.stl 17.298754000000002 × 5.0 × 17.29937799999999 mm
  • Spring Spacer - Back.stl 17.296442 × 41.000001000000005 × 8.474593999999996 mm
  • Spring Spacer - Front.stl 17.294169 × 41.000001000000005 × 7.240630999999993 mm
  • Spur Gear (24 teeth).stl 51.997974 × 51.997974 × 20.599999 mm
  • Top Plate.stl 70.744506 × 14.0 × 78.99999199999999 mm
  • Washer - 10mm.stl 14.498977 × 2.0 × 14.499488 mm
  • Washer 11mm - Center Post Top.stl 17.499608 × 2.0 × 17.498975 mm
  • Washer 11mm.stl 17.498766 × 2.0 × 17.499381999999997 mm

形式の詳細はこちら
公開日
デザイン番号 101451
デザイン作者 Kitecraft
Kitecraft

Kitecraft

このデザインに問題がありますか？ 問題を報告する。

3Dプリンター用ファイル情報

3Dモデルの説明

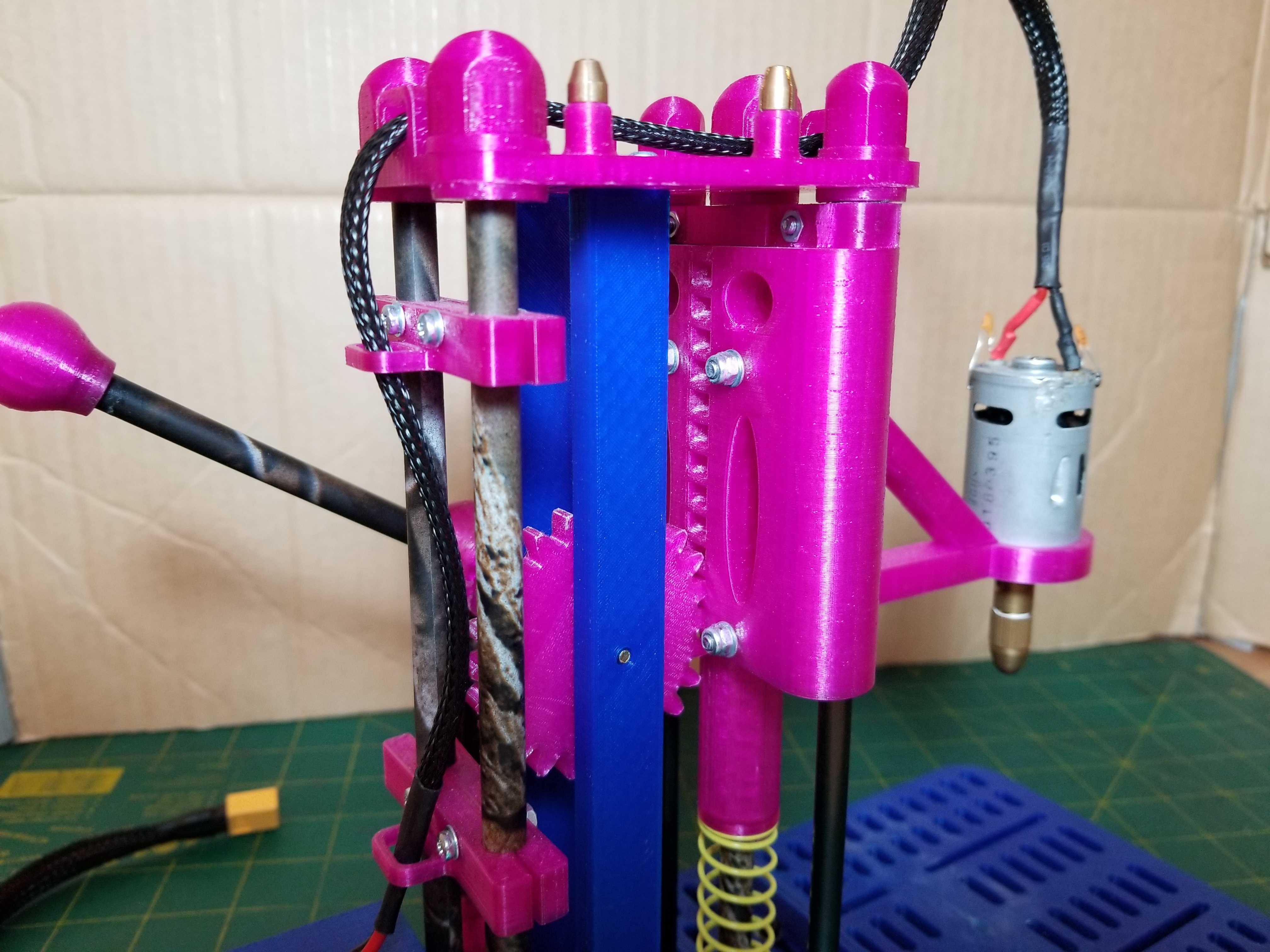

A 3D printed, high precision, miniature drill press. What more do you want? A 3D printed, high precision, miniature lathe? Oh, that's a good idea.

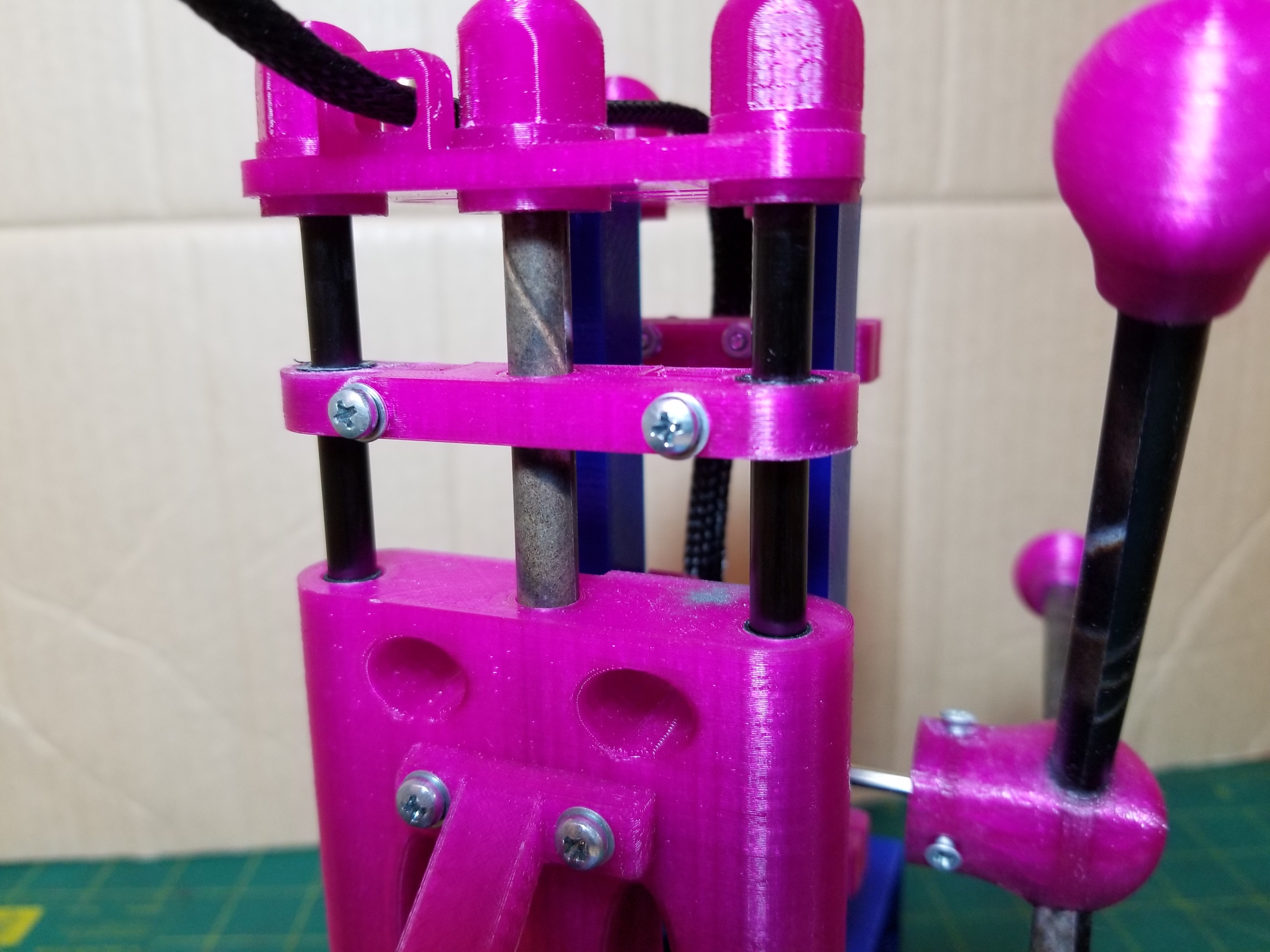

Anyways, this drill press utilizes carbon fiber rods and tubes as the uprights in order to provide stiffness, smoothness, and a no-play stroke.
The extra high clearance means drill bits up to 3 mm can be used. All though you'll need a stronger motor than the 380 I'm using.

Close up of the drill in action:
https://youtu.be/47u63uEumY8

Be sure to download the .step file and use Fusion 360 to get the measurements you need to cut the spars with, and to see how to assemble the press.

https://youtu.be/YnpMVPVWrOs

Overall dimensions are:
Height: 23 cm
Width: 13 cm
Length: 27 cm
Neck depth (drill bit to tower base): 8cm
Stroke Travel: 7.5 cm

Cheers!
