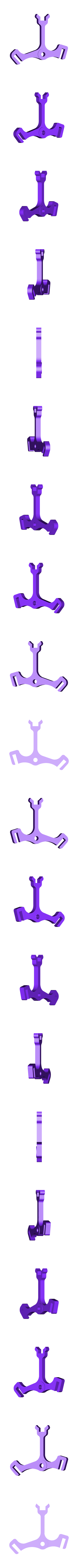

  • ancre.stl

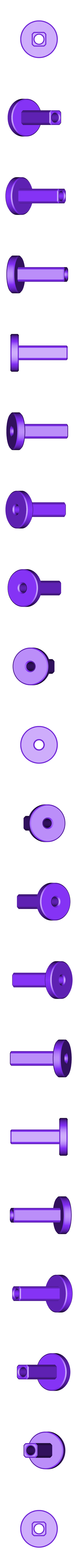

  • axe_de_balancier.stl

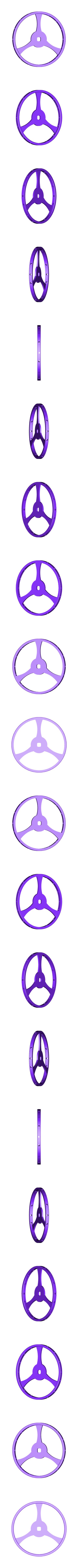

  • balancier.stl

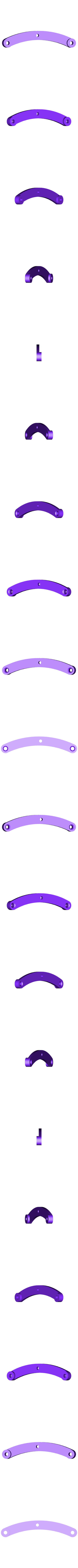

  • butée_dancre.stl
  • centreur_supports.stl
  • cheville_de_plateau.stl

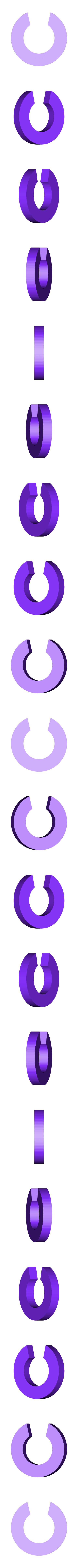

  • clip_de_cliquet.stl

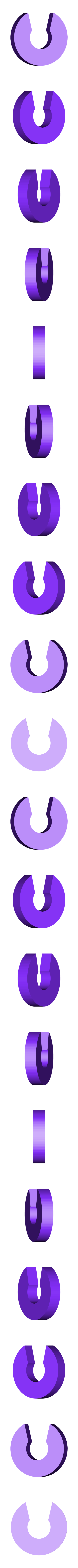

  • clip_de_manivelle.stl

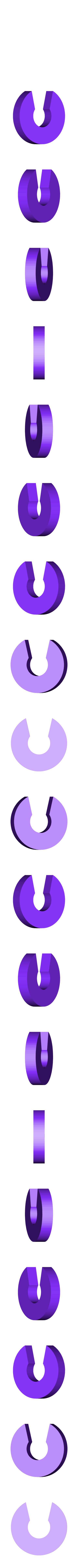

  • clip_de_ressort_de_cliquet.stl

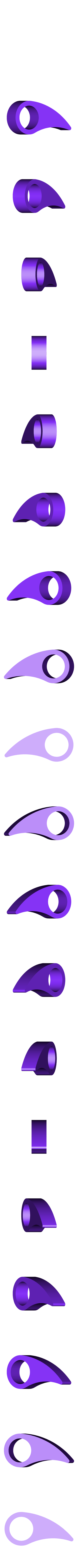

  • cliquet.stl

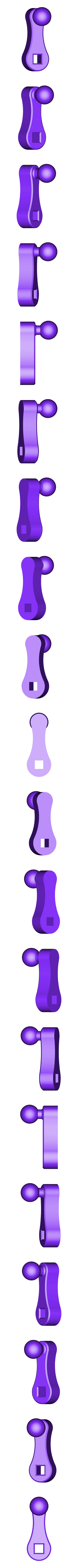

  • manivelle.stl

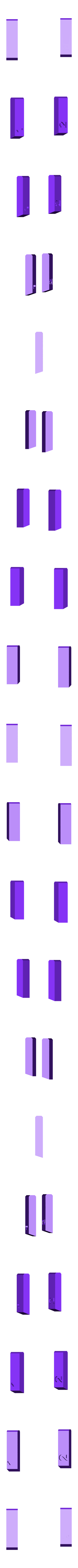

  • palette_2.stl

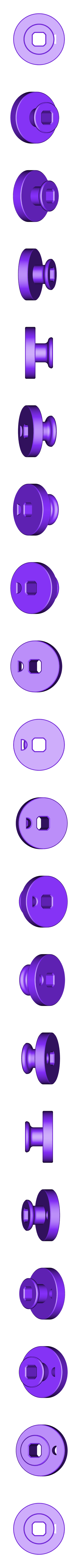

  • plateau.stl

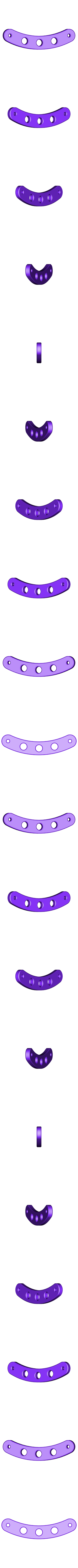

  • renfort_arrière.stl

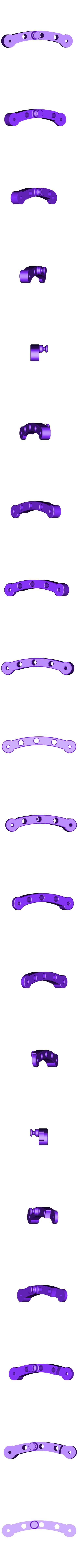

  • renfort_avant.stl

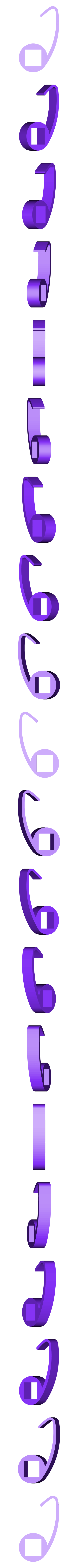

  • ressort_de_cliquet.stl

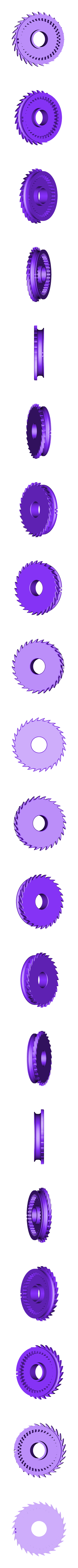

  • rochet.stl

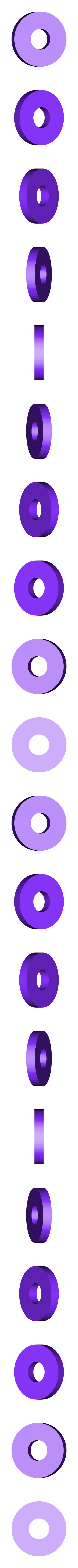

  • rondelle_1.stl

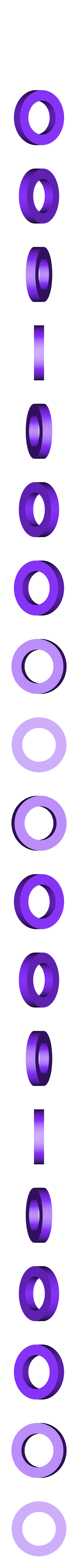

  • rondelle_2.stl
  • rondelle_3.stl
  • rondelle_4.stl
  • rondelle_5.stl
  • rondelle_6.stl
  • rondelle_butée_arrière.stl

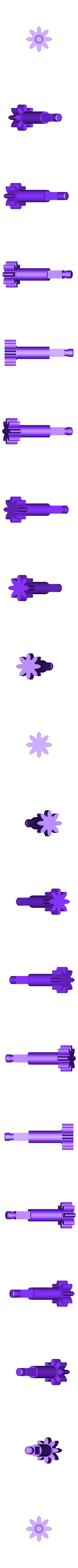

  • roue_de_remonrage.stl
  • roue_dechappement_-_Mod.stl

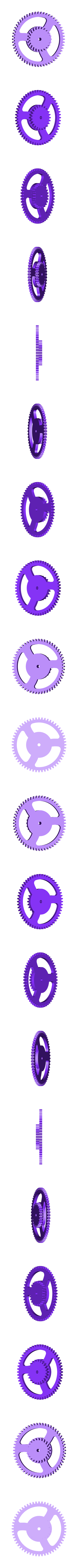

  • roue_intermédiaire.stl

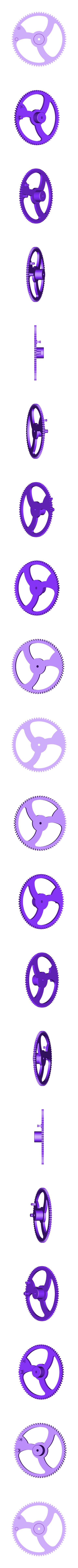

  • roue_motrice.stl

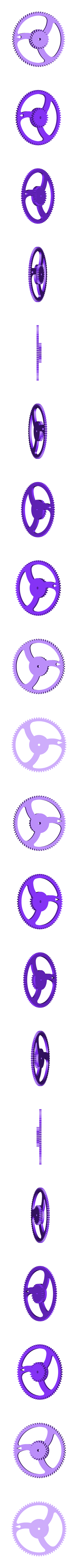

  • roue_moyenne_bis.stl

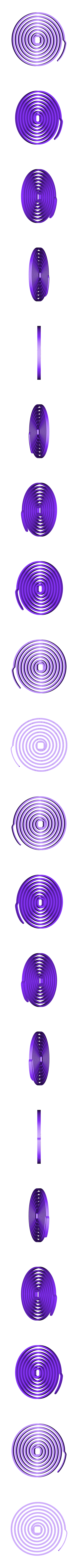

  • spiral_-_Mod.stl

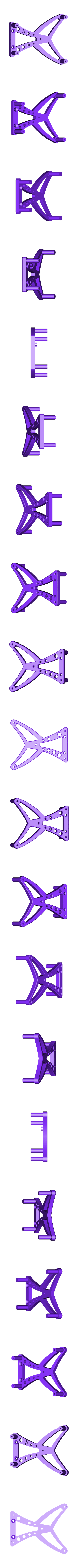

  • support_1.stl
  • support_2.stl
  • support_roue_echappement_arrière.stl

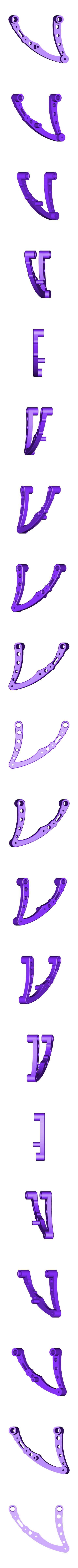

  • support_roue_echappement_avant.stl

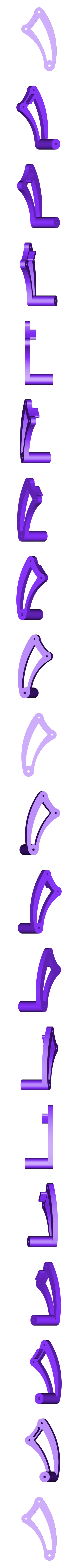

  • support_roue_motrice_arrière.stl
  • support_roue_motrice_avant.stl

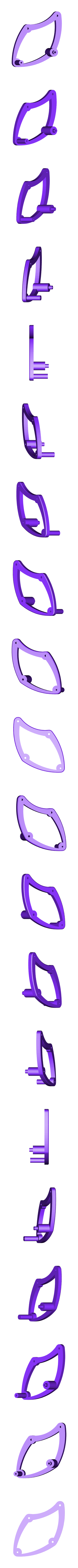

  • support_roue_moyenne_arrière.stl

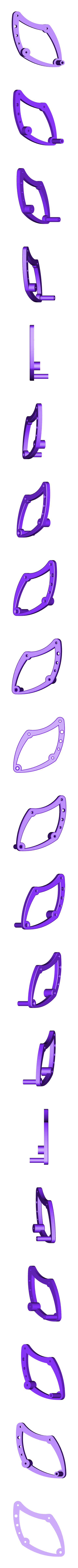

  • support_roue_moyenne_avant.stl
  • tube_de_liaison.stl
  • virgule_des_secondes.stl

形式の詳細はこちら
公開日
デザイン番号 27770
デザイン作者 NOP21
NOP21

NOP21

認定アカウント
このデザインに問題がありますか？ 問題を報告する。

3Dプリンター用ファイル情報

3Dモデルの説明

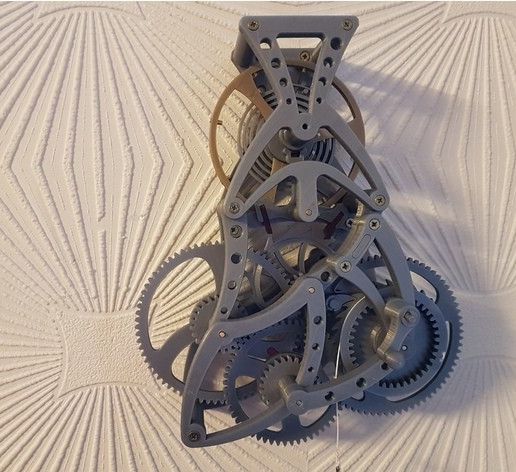

Large scale reproduction of the classic spiral escapement movement.

https://www.youtube.com/watch?v=dUhOzTuL5tY&feature=youtu.be

It is not a clock, it is an object of decoration, to visualize the functioning.

The operation is ok, but I do not advise to make it work permanently, the materials are not hard enough.

I preferred to put brass axles, brass tube of 4 mm and axis of 3 mm, of the trade, which are very well adjusted.

Take care when mounting the pallets on an anchor, adjust the depth if necessary.

Follow the assembly photos.

Adjustment spring so as to have the ankle plate in the vertical. see photo adjustment spring.

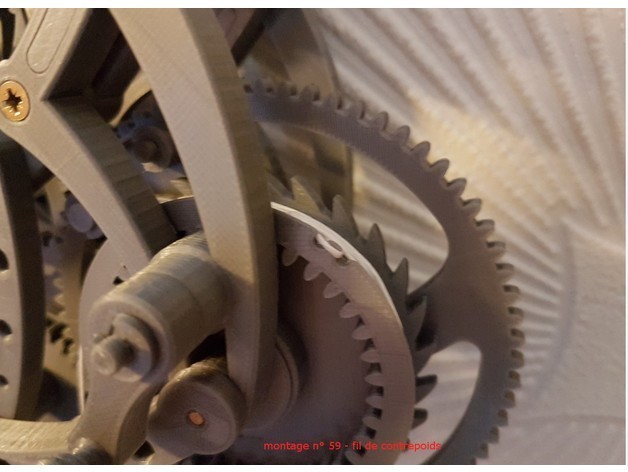

I made a counterweight, with a steel tube filled with lead weights. The weight should be about 500 to 600 grs.

Fun object, helps to understand how a watch works.

NOP21

NOTE :

I just realized that I put two useless files, because modified then, not to print them.

it is about :

Exhaust wheel

Medium wheel

25/02/2017

I corrected and put the inlays in the photos, lg axes etc....

28/02/2017

Many thanks to MicroBoy, first of all for his beautiful model and for his remarks.

I corrected the mistakes.

I should add that I printed with silver PLA.

NOP21

3Dプリント設定

Printer Brand:

Ultimaker

Printer:

Ultimaker 2
