Adattatore per cuscinetti lisci per Sovol SV06 e altre stampanti 3D

Adattatore per l'inserimento di bussole a strisciamento 8 x 10 x 15.

Con questi cuscinetti, la Sovol SV06 e altre stampanti con alberi di guida da 8 mm e cuscinetti a sfera lineari da 15 x 24 mm funzionano praticamente senza rumore.

Vantaggi:
- funzionamento assolutamente fluido
- nessun effetto slip stick
- nessuna distorsione dovuta alle tolleranze del carrello
- risparmio di peso di diversi grammi per asse
- smorzamento delle vibrazioni
- miglioramento dell'immagine di stampa
- notevole riduzione del rumore
- nessuna usura significativa, quindi manutenzione ridotta

Sovol SV06 con cuscinetti a strisciamento in funzione: https://www.youtube.com/watch?v=8_btceDk004

Esistono due tipi di adattatori

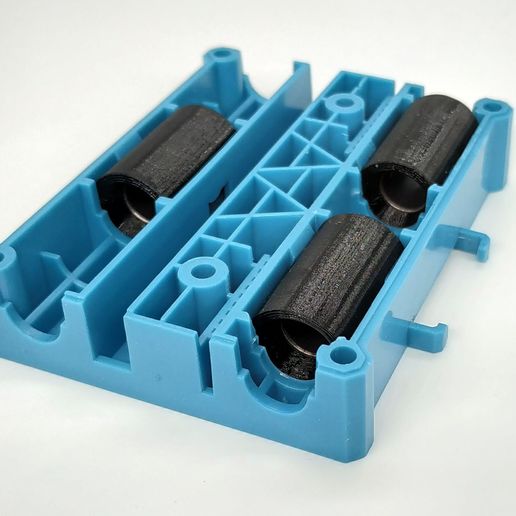

Tipo A: Adattatore interamente in TPU (nero) per l'asse X (3 pezzi) e per l'asse Z (4 pezzi)

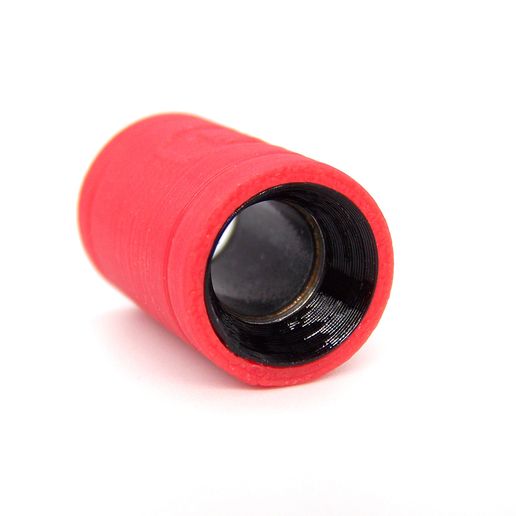

Tipo B: Adattatore composto da una copertura in ABS e da un'anima in TPU (rosso/nero) per l'asse Y (3 pezzi)

Il tipo B è stato dotato di una copertura in ABS più resistente alla temperatura per assorbire meglio il peso e la temperatura del letto riscaldante.

I cuscinetti lisci possono essere pressati negli adattatori in TPU con uno stampo, che è incluso come file STL.
Lo stampo può essere stampato con PLA.

Per il cuscinetto liscio di tipo B, la boccola del cuscinetto liscio viene prima pressata nell'anima in TPU e poi l'anima con la boccola del cuscinetto liscio viene pressata nel guscio in ABS con lo stampo.

I cuscinetti lisci finiti possono essere ordinati qui: https://evalbo.de/3D-Druck

Le bussole per cuscinetti a strisciamento possono essere ordinate qui, ad esempio:
https://www.amazon.de/gp/product/B07T89Q2V1/

Un dispositivo di espulsione per rimuovere i cuscinetti a sfere lineari dalle guide dell'asse Z e molte altre informazioni sul Sovol SV06 sono disponibili qui: https://forum.drucktipps3d.de/forum/thread/20327-sv06/?postID=247704#post247704

I cuscinetti non richiedono alcuna manutenzione. Non hanno bisogno di essere oliati o ingrassati.
Di tanto in tanto applico qualche goccia di olio per macchine agli alberi per legare la polvere e la sporcizia ed evitare che entrino nei cuscinetti a strisciamento.

Materiale: TPU 95A e ABS
Supporto: no
Riempimento: 100%

Stampare la copertura in ABS con una scalatura del 101%, poiché l'ABS si restringe leggermente quando si raffredda.
Stampare il TPU al 100%.
