Componente del motore a reazione (11): CVT (CSD), tipo toroidale

Esistono vari tipi di CVT (Continuous Variable Transmission), ma i tipi di attrito sono i seguenti.
(1) Tipo a cinghia che utilizza una puleggia con scanalatura a V ... Esistono varie cinghie, come cinghie metalliche e catene.
(2) Tipo toroidale che utilizza un rullo a forma di ciambella
Attualmente, il metodo (1) è ampiamente utilizzato nelle automobili. Il metodo (2) è stato utilizzato per diversi modelli di auto, ma sembra che sia terminato.
Questi tipi di CVT non sono utilizzati nei motori aeronautici.
Tuttavia, sapevo che il CVT toroidale di (2) è utilizzato per un generatore di corrente alternata (115 V, 400 Hz) chiamato IDG (Integrated Drive Generator), che è un accessorio per l'aeromobile che viene collegato al cambio.
Viene anche chiamato CSD (Constant Speed Drive).
Volevo conoscere la struttura di base e ho realizzato un modello semplice.
A. Caratteristiche di questo modello (elementi richiesti per i prodotti vs. contromisure per questo modello)

Elementi richiesti per i prodotti ・→・ Contromisure in questo modello

① Accuratezza del pezzo (è richiesta un'alta precisione) ・ → ・ Materiale PLA, Stampante 3D FDM utilizzata
② Cuscinetto (spesso vengono utilizzati cuscinetti reggispinta) ・ → ・ Vengono invece utilizzati cuscinetti a sfera
③ Olio speciale (trazione) (elevata resistenza all'attrito) ・ → ・ Non utilizzato
④ Metodo di rotazione dell'albero Power Roller (utilizzando la pressione idraulica) ・ → ・ Metodo a leva
⑤ Set toroidale doppio (per l'annullamento della spinta) ・ → ・ Set singolo
⑥ Meccanismo di ingranaggi planetari dell'albero di uscita ・ → ・ Omesso

[Video}
https://youtu.be/aMOuT2x_L-8

Lo stato di cambio di velocità è stato riprodotto utilizzando come fonte di alimentazione l'"Avviatore ad aria" prodotto in precedenza.
https://cults3d.com/it/modello-3d/strumento/jet-engine-component-10-air-starter-axial-turbine-type

B. Manuale di montaggio (formato PDF, per un totale di 15 pagine)
Il manuale di montaggio dettagliato, comprendente "Elenco delle parti", "Trattamento dopo la stampa" e "Procedura di montaggio", è stato preparato sulla base di "Abilità standard (limatura, foratura, maschiatura e verniciatura)".

C. Informazioni sulle parti acquistate;
- Cuscinetti - 6804ZZ(x4), 6807ZZ(x2), HK1210(x1)
- Tubi di alluminio
φ12
- Rondella ondulata WW-40
- Viti, rondelle, dadi
M2 x ** -, M3 x *, M4 x *, M6 x ** - Vedere l'elenco delle parti

D. File STL

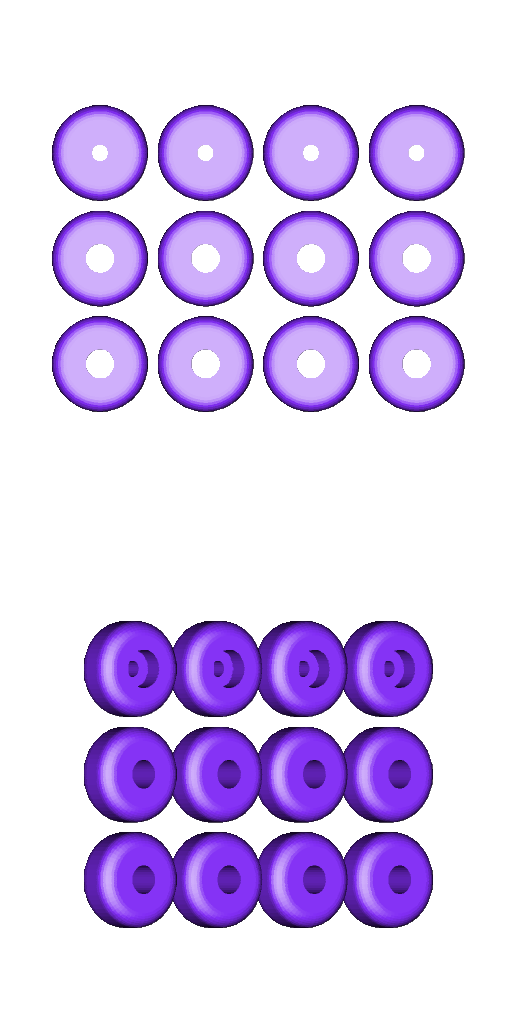

Il totale dei file STL è di 29 articoli, compresi gli utensili.
"ws" nelle ultime due cifre del nome del file significa "Con supporto".

E. Tempo di stampa netto totale: circa 83 ore
- (stimato in caso di PLA, ugello da 0,4 mm, altezza di strato da 0,2 mm, riempimento del 40% e assenza di zattera e supporto)
Nota: durante la stampa effettiva, ogni parametro può essere regolato in base all'esperienza.

F. Impostazioni di stampa
Zattera, supporto, altezza di strato, riempimento: A seconda della vostra esperienza.
I miei modelli sono stati stampati da "idbox" con ugello 0,4 e PLA 1,75.
La lucidatura delle superfici di Power-Roller, Disk e Cam è molto utile per ottenere un movimento fluido.

Spero nel vostro successo!!!
