Make
?
Qualità della creazione: 5/5 (1 voto)
Valutazione dei membri su stampabilità, utilità, livello di dettaglio, ecc.
Licenza
Formato del progetto 3D
3 file (STL) Chiudi
  • Guide.stl 4.99726800000002 × 16.0 × 4.998626000000001 mm
  • Rail_end_cover.stl 79.99998499999998 × 9.0 × 20.0 mm
  • Tilt_protection_Festool.stl 63.858107 × 67.253378 × 20.0 mm

Scopri di più sui formati
Data di pubblicazione
?
Pubblicato su Thingiverse il:
Numero del progetto 252076
Autore del progetto Bilienn_Ruz
Bilienn_Ruz

Bilienn_Ruz

Problemi con questo progetto? Segnala un problema.

Informazioni sul file della stampante 3D

Descrizione del modello 3D

edit January 2020:
I added a new photo with the FESTOOL clamps. With the type of profile used in my MFSDIY, contrary to Festool MFS, the clamps from festool not fits in to the grooves of the profile
I added a new version of tilt protection here: https://www.thingiverse.com/thing:4106958

edit July 15, 2019:

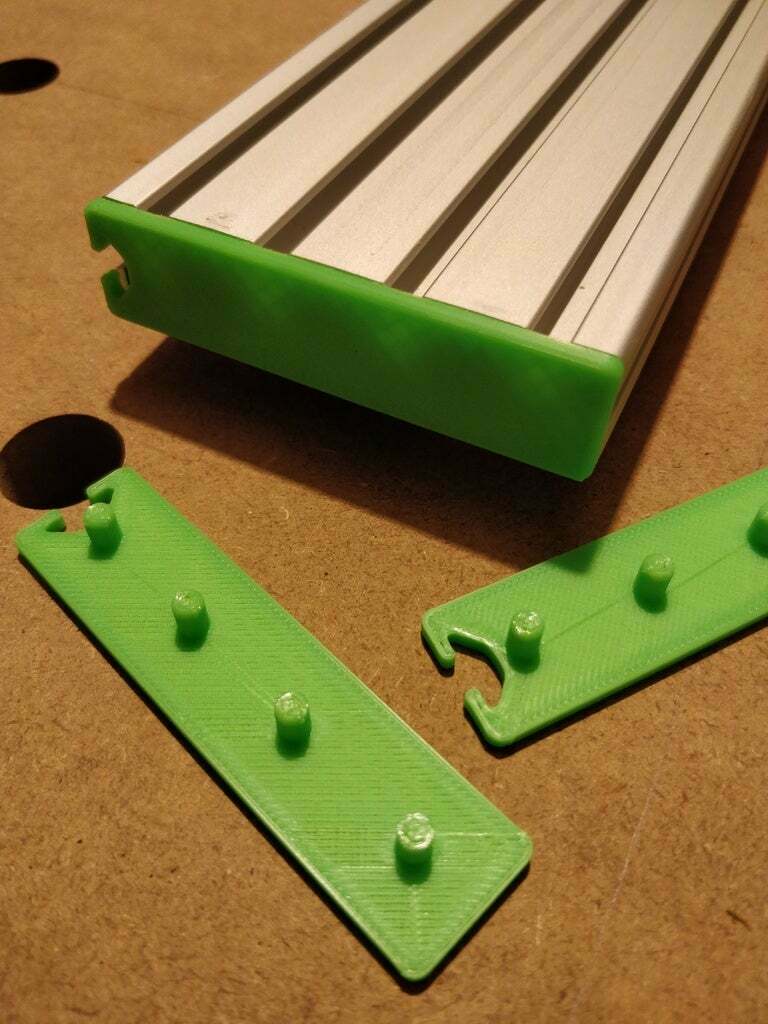

I added printable rail covers
I added the visualization of 3 configurations:
- MFSDIY 400 with rail end covers
- MFSDIY 700 with the tilt protection + guide under the rails
- MFSDIY 400 + MFSDIY 700

To make 1 x MFS400 + 1 x MFS700

You will need to print:
- 1 x Tilt protection Festool

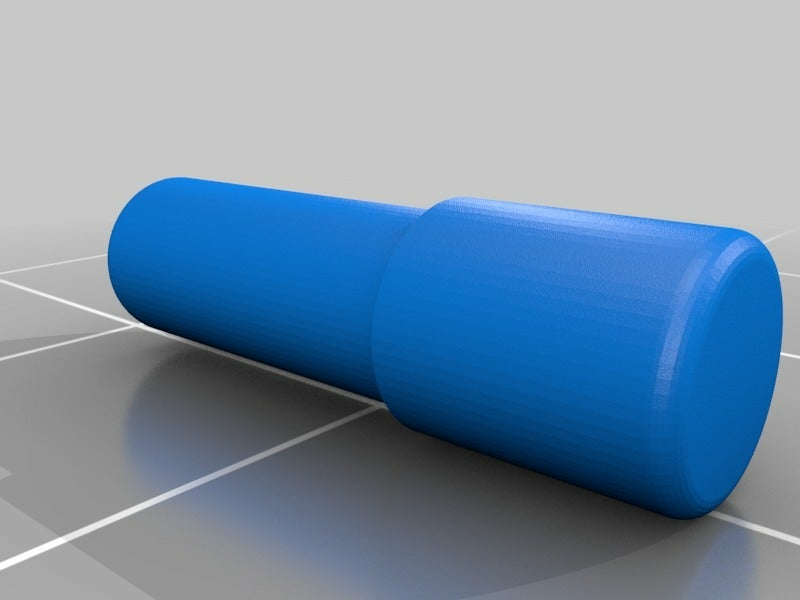

- 6 x Guide
- 6 x Rail end covers

And the shopping list:
- 2 x 200 + 2 x 400 + 2 x 700 Profilé aluminium 20x80 I-Type rainure 5 : https://www.motedis.fr/shop/Profile-a-rainures/Profile-20-I-Type-rainure-5/Profile-aluminium-20x80-I-Type-rainure-5::999993798.html
- 6 x T-Matic Connecteur 20 I-Type : https://www.motedis.fr/shop/Profile-accessoires/Accessoires-20-I-Typ-rainure-5//Connecteur-T-Matic-20-I-Type::999994903.html
- 10 x Ecrou avec guidage I-Type rainure 5 [M4] : https://www.motedis.fr/shop/Profile-accessoires/Accessoires-20-I-Typ-rainure-5//Ecrou-avec-guidage-I-Type-rainure-5-M4::999994225.html
- 2 x Equerre Alu elox 40x20 - 093WD4020 : https://www.motedis.fr/shop////Equerre-Alu-elox-40x20-093WD4020::99999574.html
-4 x Vis DIN 7984 M4x10 : https://www.motedis.fr/shop/Base-mechaniques/Pieces-detachees-tube-rond-28mm//vis-DIN/Vis-DIN-7984::999991114.html

Total cost: 56€ (without delivery)

The next update :
- a printable "Equerre Alu" (2.80€ when you buy it)
- the elements for a compass (if I need it)
- ...
Click on "watch" to follow the updates
