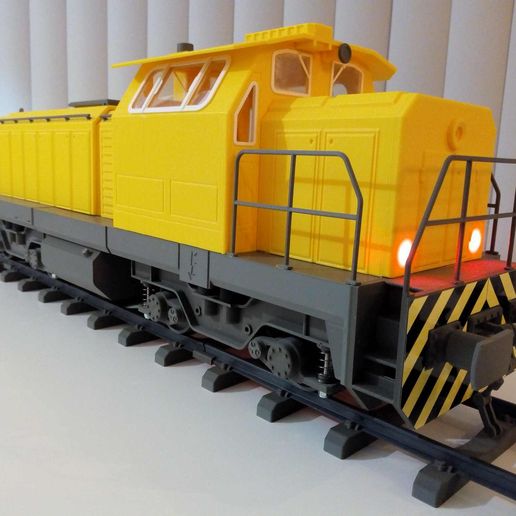

Locomotiva in scala 1/22,5

Si tratta di un modello in scala ridotta realizzato sulla base di immagini e disegni tecnici di locomotive da manovra. I componenti sono stati progettati per essere stampati con una stampante 3D del tipo Ender 3. Il modello è conforme allo scartamento di 1435 mm secondo la norma Morop NEM 010 in scala 1/22,5 (II). Gli assi motori sono stati progettati per uno scartamento di 64 mm (2,5"). Un adattamento del telaio può consentire all’insieme di montare un carrello funzionante con scartamento G di tipo LGB, avendo cura di applicare un adeguato fattore di riduzione per preservarne l’estetica.
Il binario è un profilo in stirene di tipo G da 8,60 x 7,40 mm, assemblato mediante incollaggio su sfere stampate. Per questi binari non conduttori, i comandi possono essere di tipo radiocomandato, Bluetooth o Wi-Fi. La locomotiva può essere dotata al massimo di quattro assi motori, con ogni carrello in grado di ospitare due motoriduttori basati su un motore di tipo FP-280 ad albero lungo. Tutti i componenti del prototipo sono stati stampati in PLA. Per l’uso all’aperto come trenino da giardino, si consiglia di utilizzare un altro materiale come l’ABS. Tutte le informazioni relative alla costruzione sono fornite nei file in formato PDF.
