HiFi-Pi

Stai ancora cercando una custodia per Raspberry Pi "headless" per il tuo Pi con display / Volumio-Pi / lettore multimediale basato su MPD? Eccola qui:
L'HiFi-Pi!
=

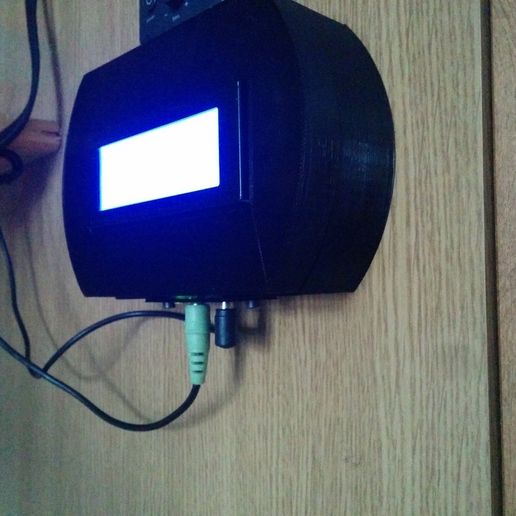

La custodia HiFi-Pi è una custodia a incastro, adatta al montaggio a parete, con le porte I/O sul fondo e solo i connettori essenziali all'esterno: alimentazione e audio. È progettato per funzionare in modalità headless, senza LAN, HDMI e così via.

Cosa ti serve:
-

• un PI (modello B; anche il B+ dovrebbe funzionare, ma non è stato testato)
• un DAC USB (io ho usato questo: http://www.amazon.de/gp/product/B00BBCXVG6/ref=oh_details_o00_s00_i00?ie=UTF8&psc=1 , e ho rimosso l’involucro)
• un display (ho creato i file STL per un hd44780-20x4, ma funzionerà anche un 20x2/16x2 se modifichi la parte corrispondente nel file SCAD)
• un piccolo adattatore Wi-Fi USB (ad es. quelli economici della Edimax)
• un jack cavo CC da 2,1 mm (o qualsiasi altro connettore si desideri utilizzare per alimentare il PI)
• una distribuzione audio per il PI come Volumio (o configurata autonomamente; a scelta...)
• Viti M3x6, rondelle, dadi...
• Cavi USB corti e vecchi, o parti di essi, per il passaggio interno dei cavi USB

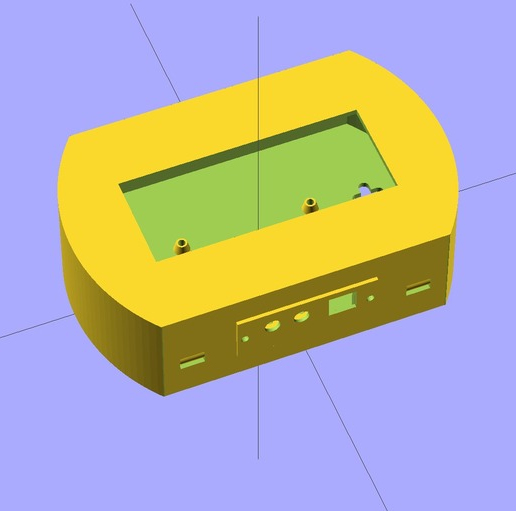

Il case può essere modificato tramite il file SCAD; tuttavia, non è completamente parametrico, ma l’ho aggiunto comunque per piccole regolazioni come la modifica delle dimensioni del display.

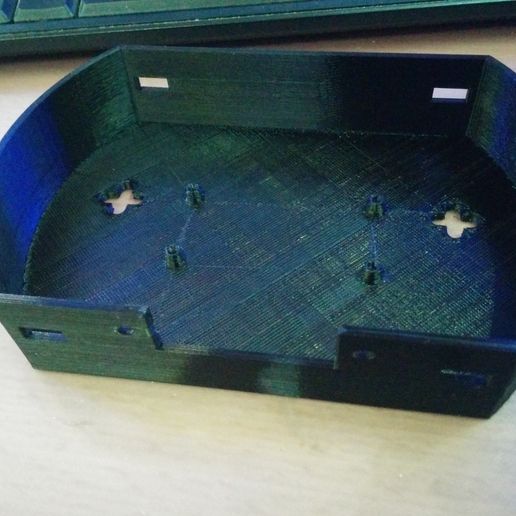

Ho realizzato il piccolo vassoio come parte aggiuntiva, in modo da non dover perdere tempo con diverse ore di ristampa nel caso in cui la scheda audio o il jack di alimentazione non dovessero adattarsi. Inoltre, questa piccola parte può essere facilmente riprogettata per adattarsi al proprio hardware.

Sentitevi liberi di modificarlo a vostro piacimento e fatemi sapere se siete riusciti a realizzare uno di questi alloggiamenti; a breve aggiungerò una versione della parte superiore con i pulsanti.

Fai attenzione quando incastri le due parti: a seconda di come sono stratificati i materiali, le clip di fissaggio potrebbero rompersi!

Il connettore di alimentazione va incollato: garantisce semplicemente una connessione ottimale. In realtà ho fissato la scheda audio al vassoio con una fascetta, ma penso che alla fine la incollerò con la colla a caldo, per evitare di spingere la scheda audio verso l’interno quando si collegano i jack.

Per mantenere il display libero da componenti attivi, è possibile aggiungere un resistore da circa 150 ohm (a seconda del display); nel mio caso, il contrasto è quello giusto per una buona leggibilità. (HD44780: resistore tra P15 e VCC)

Ho spellato alcuni cavi, così si adattano meglio. In un case chiuso non è necessario utilizzare connettori ingombranti ovunque, quindi ho saldato direttamente il jack di alimentazione USB a un jack CC; a una delle porte USB ho saldato un cavo USB per poter reindirizzare il DAC USB verso il vassoio.

Stampato in PLA nero, velocità ~50 mm/s, riempimento al 20%, ugello da 0,35 mm e strati da 0,25 mm
