Supporto per telefono da manubrio/tubo (senza viti!)

PRESENTAZIONE DEL PROGETTO

• Questo progetto è un morsetto per tubi che permette di mantenere un telefono in tutte le posizioni possibili grazie ad un giunto sferico su una bici, una moto, un quad, o qualsiasi tubo!

• L'assemblaggio è fatto senza viti, il che comunque non ne pregiudica la robustezza.

• L'obiettivo per me è quello di creare altri supporti che possano ospitare questo giunto sferico per applicazioni come in auto, per il supporto di una fotocamera, ecc... L'obiettivo per me è quello di creare altri supporti che possano ospitare questo snodo sferico per altre applicazioni, come in auto, per un cavalletto di una macchina fotografica, ecc...

L'idea è nata vedendo un Cable Ring Clip Organizer di Idee_Design => https://www.thingiverse.com/thing:4730897

Divertitevi a stampare!

UPDATE

• Nessun aggiornamento ancora

Quali file devo usare?

Nelle cartelle .zip, che dovrete decomprimere, troverete tutti i pezzi con diametri diversi.

Dovrete prendere un dado e un telaio.

• Se è la prima volta che stampate il supporto del telefono, scegliete nella cartella Frame R che ha un passo a destra per il montaggio del giunto sferico.

• Se avete già stampato il supporto per telefono dal supporto per telefono a treppiede (senza vite!),** probabilmente avrete bisogno di un passo a sinistra per il montaggio del giunto sferico. Scegliere quindi il telaio in Frame L.

Le parti sono già ben orientate per facilitare la stampa.

Diametro del tubo disponibile

Con questo modello, è possibile accedere a supporti con diametro da 18mm a 100mm.

Se si riscontrano problemi con un particolare diametro, non esitare a lasciarmi un messaggio in modo che possa aiutarti.

Inoltre, se il diametro che state cercando non è disponibile, fatemelo sapere. Tenete comunque presente che, a causa della loro deformabilità, è possibile utilizzare la misura superiore o inferiore per i diametri .5.

Istruzioni di montaggio

Per il morsetto del tubo
- Fissare il telaio sul tubo
- Utilizzare il dado per stringere il telaio sul tubo

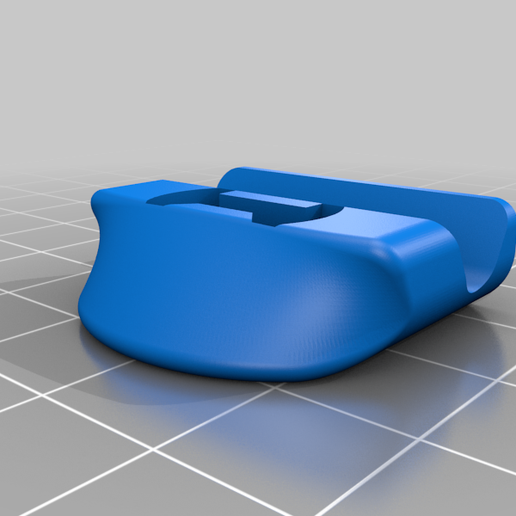

Per il supporto del telefono

• La vite del giunto sferico deve essere fatta passare attraverso la palla del giunto sferico prima di avvitare la sfera sul braccio del telefono. Potrebbe essere necessario un po' di colla per evitare che la vite si allenti nel tempo.

Pensate che abbia fatto un buon lavoro?

Sentitevi liberi di commentare cosa ne pensate di questo progetto e di dirmi come lo utilizzate!
Se volete aiutarmi, non esitate a visitare il mio sito paypal.me al prezzo di un bel croissant!

Marca della stampante: Creality
Modello stampante:Ender 3
Zattera:No
Supporto:Sì
Risoluzione: 0,2 max
Infill: 25%
Materiale del filamento: PETG

Informazioni sul PLA:

• Il PLA può essere fragile quando il supporto è installato, il che richiede una leggera deformazione del pezzo, soprattutto per i diametri grandi. A meno che non si disponga di un PLA molto deformabile, ne sconsiglio l'uso per questo pezzo.
• Inoltre, il PLA è meno adatto all'uso esterno rispetto al PETG o all'ABS.
