TELLURION, SISTEMA SOLARE, SOLE, TERRA, LUNA MECCANICA

Dopo più di 6 mesi di modellazione, eccolo alla fine!

Un tellurion ampiamente stampabile in 3D. Più di 80 pezzi stampati per la mia parte semplicemente in PLA, per poco più di 800g di PLA.

*I mesi sono disponibili in francese e inglese. *

*Le istruzioni di montaggio sono disponibili in francese e inglese. *

Animazione 3D per le istruzioni di montaggio video su Youtube in inglese: https://youtu.be/4FpTjM5-v4I

Animazione 3D per le istruzioni di montaggio video su Youtube in francese: https://youtu.be/yDECPX1ufPk

Potete vedere il mio tellurion in funzione su Youtube (scusate, ma non si vede bene la Terra che gira su se stessa): https://youtu.be/9m7ZB3TgZTg

Ho voluto creare un tellurion stampato in 3D il più possibile. Solo le viti e alcune aste metalliche e due pezzi di legno non sono stampabili in 3D. Volevo anche che fosse il più vicino possibile alla realtà in termini di periodi di rotazione dei tre astri (Sole, Terra e Luna) nonostante i vincoli del modello (dimensioni, ecc.).

*Un giro di manovella corrisponde esattamente a una settimana di 7 giorni. *

Ecco i valori che ho usato e quelli che ottengo con il mio tellurion:

• Periodo di rivoluzione della Terra (intorno al Sole): ~365,256363 giorni Il mio tellurion: ~365,256365 giorni

• Nb di rotazione sinodica della Terra all'anno: ~365.256363 rotazioni Il mio tellurione: ~365.256351 rotazioni

• Periodo di rivoluzione sinodica della Luna: ~29.530589 giorni Il mio tellurione: ~29.530591 giorni

• Periodo di rivoluzione della linea dei nodi della Luna(1): ~18,61 anni Il mio tellurione: ~18,60 anni

(1)linea dei nodi della Luna = incrocio del piano di rivoluzione della Luna con quello dell'eclittica (piano di rivoluzione della Terra).

Il rapporto di grandezza tra la Terra e la Luna è rispettato, così come l'inclinazione dell'asse di rotazione della Terra (~23,4367°) e l'inclinazione del piano di rivoluzione della Luna (~5,145°). Per ragioni di spazio, invece, non sono rispettati i rapporti di distanza tra le stelle e il rapporto tra le dimensioni del Sole.

I diversi pezzi sono numerati nel loro nome, quindi bisogna fare attenzione a contrassegnare bene i pezzi una volta stampati per non mischiarli. È da indicare nel loro nome se devono essere stampati più volte. I pezzi che includono i nomi dei mesi sono disponibili in due lingue, francese e inglese.

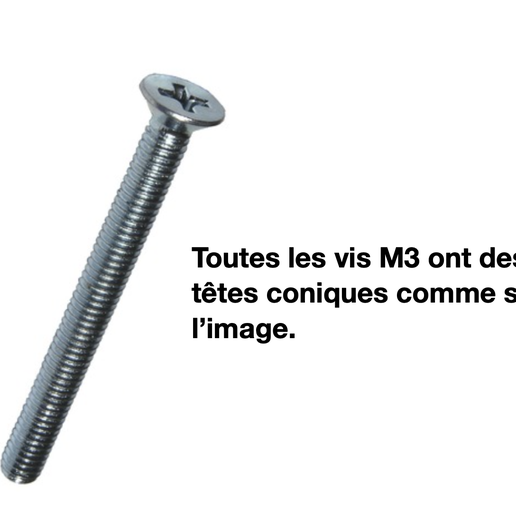

Per quanto riguarda l'elenco delle altre parti non stampabili in 3D e necessarie per la costruzione, si trova all'inizio del video di montaggio. Ma si tratta principalmente di viti M3 con testa conica di diverse lunghezze e dei relativi bulloni, nonché di alcuni tubi e aste metalliche (dimensione nel video). Ci vorranno anche 6 palline di 6 mm di diametro (io uso palline da pistola).

Se avete domande o commenti, non esitate a chiedermeli nei commenti.

Occorrono circa 800 g di PLA

Siate prudenti, i pezzi più grandi da stampare in piano sono lunghi 220 mm (ad esempio la parte 13). Inoltre, è meglio avere una stampante ben calibrata e abbastanza precisa.

Altezza degli strati: 0,2 mm

Densità di riempimento: 20%

Spessore della parete: 4 passaggi (1,6 mm)

Solo le parti 19, 31, 66, 67, 68, 69, 71, 72 e 78 richiedono comunque dei supporti. Per il resto, dipende dalla vostra stampante.

*Stampato su una Ender 5, ma andrebbe bene anche su una Ender 3. *

Le parti 14, 32 e 45 non devono essere stampate, sono le parti in legno e le sfere da 6 mm.
