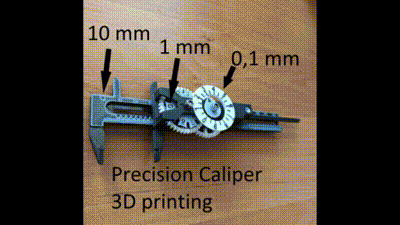

bloggif_60b3d4d414705-cults.gif Файл STL ПРЕЦИЗИОННЫЙ ШТАНГЕНЦИРКУЛЬ 3D ПЕЧАТЬ DIY・Дизайн 3D принтера для загрузки, AW_3DPrint_Tools
bloggif_60b3da438abe4.gif Файл STL ПРЕЦИЗИОННЫЙ ШТАНГЕНЦИРКУЛЬ 3D ПЕЧАТЬ DIY・Дизайн 3D принтера для загрузки, AW_3DPrint_Tools
1622274687771.jpg Файл STL ПРЕЦИЗИОННЫЙ ШТАНГЕНЦИРКУЛЬ 3D ПЕЧАТЬ DIY・Дизайн 3D принтера для загрузки, AW_3DPrint_Tools
Złożenie-suwmiarka-rozstrzelone.jpg Файл STL ПРЕЦИЗИОННЫЙ ШТАНГЕНЦИРКУЛЬ 3D ПЕЧАТЬ DIY・Дизайн 3D принтера для загрузки, AW_3DPrint_Tools
bloggif_61fbef6752cf3.gif Файл STL ПРЕЦИЗИОННЫЙ ШТАНГЕНЦИРКУЛЬ 3D ПЕЧАТЬ DIY・Дизайн 3D принтера для загрузки, AW_3DPrint_Tools
IMG_20220203_144512-2.jpg Файл STL ПРЕЦИЗИОННЫЙ ШТАНГЕНЦИРКУЛЬ 3D ПЕЧАТЬ DIY・Дизайн 3D принтера для загрузки, AW_3DPrint_Tools
IMG_20210528_100432.jpg Файл STL ПРЕЦИЗИОННЫЙ ШТАНГЕНЦИРКУЛЬ 3D ПЕЧАТЬ DIY・Дизайн 3D принтера для загрузки, AW_3DPrint_Tools
IMG_20210528_100329.jpg Файл STL ПРЕЦИЗИОННЫЙ ШТАНГЕНЦИРКУЛЬ 3D ПЕЧАТЬ DIY・Дизайн 3D принтера для загрузки, AW_3DPrint_Tools
mnvinch _>. ) ao Файл STL ПРЕЦИЗИОННЫЙ ШТАНГЕНЦИРКУЛЬ 3D ПЕЧАТЬ DIY・Дизайн 3D принтера для загрузки, AW_3DPrint_Tools

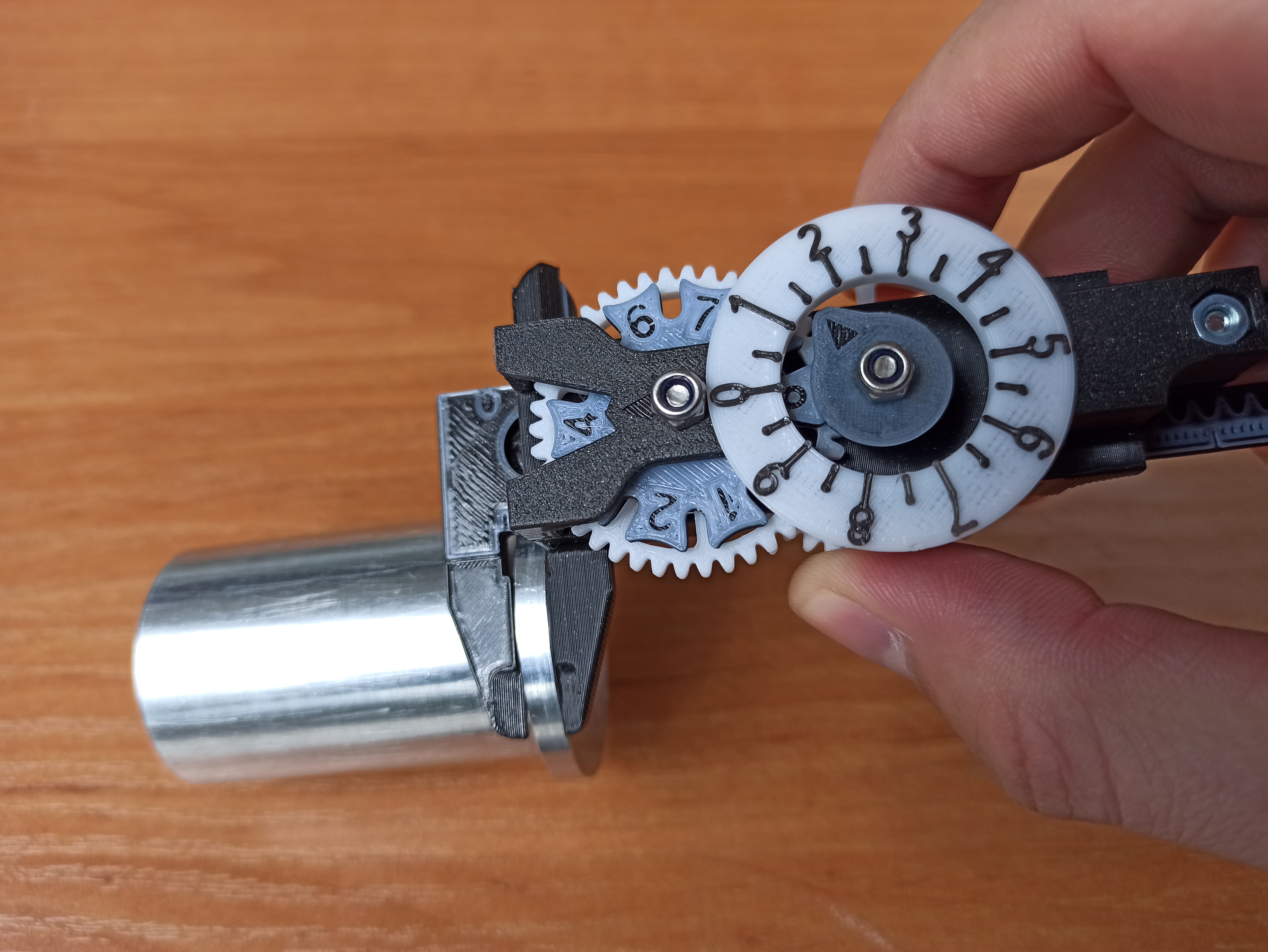

1622365648154.jpg Файл STL ПРЕЦИЗИОННЫЙ ШТАНГЕНЦИРКУЛЬ 3D ПЕЧАТЬ DIY・Дизайн 3D принтера для загрузки, AW_3DPrint_Tools
1622365648144.jpg Файл STL ПРЕЦИЗИОННЫЙ ШТАНГЕНЦИРКУЛЬ 3D ПЕЧАТЬ DIY・Дизайн 3D принтера для загрузки, AW_3DPrint_Tools

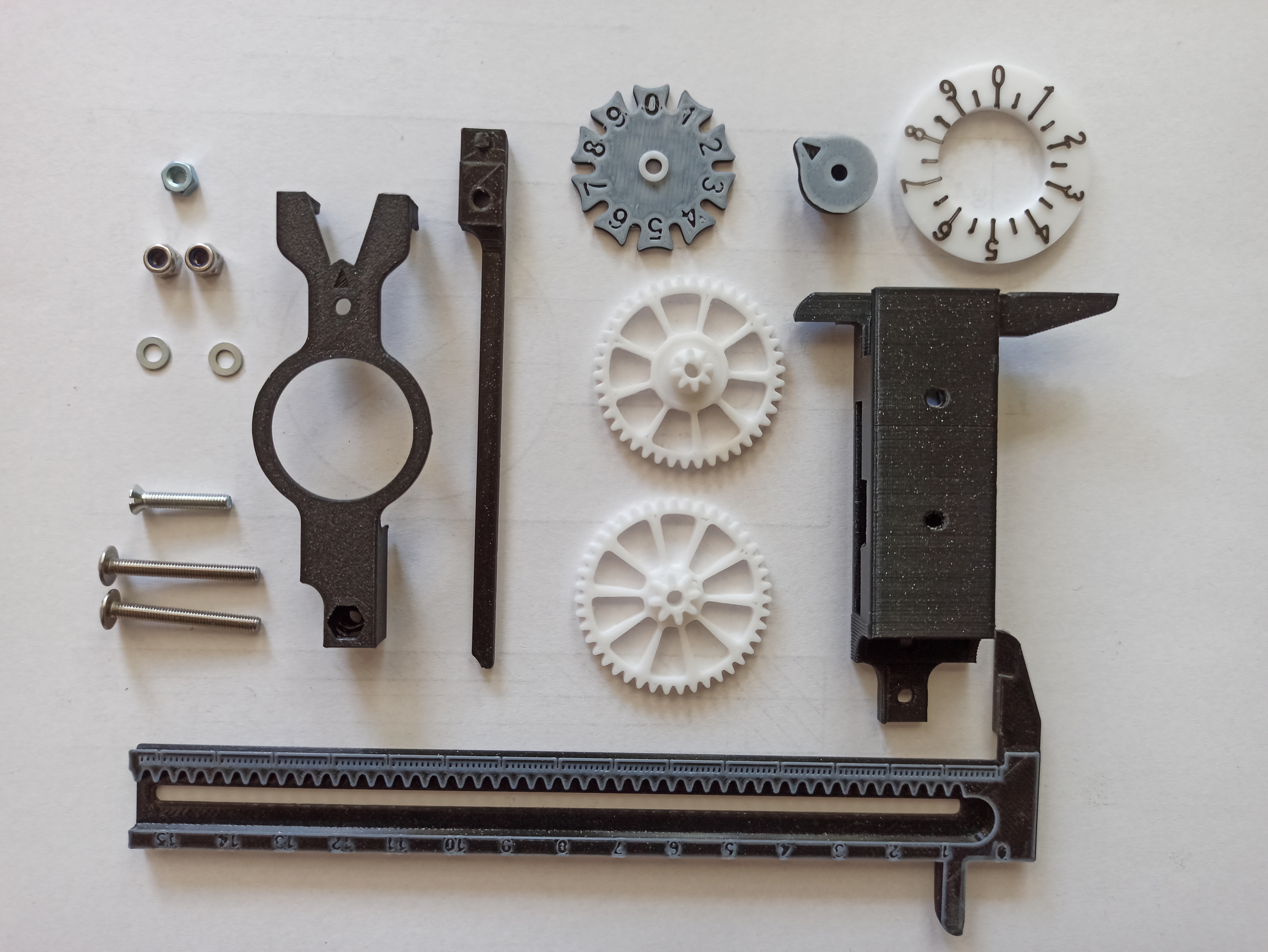

IMG_20210526_100459.jpg Файл STL ПРЕЦИЗИОННЫЙ ШТАНГЕНЦИРКУЛЬ 3D ПЕЧАТЬ DIY・Дизайн 3D принтера для загрузки, AW_3DPrint_Tools
IMG_20210528_100452.jpg Файл STL ПРЕЦИЗИОННЫЙ ШТАНГЕНЦИРКУЛЬ 3D ПЕЧАТЬ DIY・Дизайн 3D принтера для загрузки, AW_3DPrint_Tools
Linear sprocket.stl Файл STL ПРЕЦИЗИОННЫЙ ШТАНГЕНЦИРКУЛЬ 3D ПЕЧАТЬ DIY・Дизайн 3D принтера для загрузки, AW_3DPrint_Tools
Sleeve.stl Файл STL ПРЕЦИЗИОННЫЙ ШТАНГЕНЦИРКУЛЬ 3D ПЕЧАТЬ DIY・Дизайн 3D принтера для загрузки, AW_3DPrint_Tools
Sleeve frame.stl Файл STL ПРЕЦИЗИОННЫЙ ШТАНГЕНЦИРКУЛЬ 3D ПЕЧАТЬ DIY・Дизайн 3D принтера для загрузки, AW_3DPrint_Tools
Wheel 1.stl Файл STL ПРЕЦИЗИОННЫЙ ШТАНГЕНЦИРКУЛЬ 3D ПЕЧАТЬ DIY・Дизайн 3D принтера для загрузки, AW_3DPrint_Tools
Wheel 2.stl Файл STL ПРЕЦИЗИОННЫЙ ШТАНГЕНЦИРКУЛЬ 3D ПЕЧАТЬ DIY・Дизайн 3D принтера для загрузки, AW_3DPrint_Tools
Wheel pointer.stl Файл STL ПРЕЦИЗИОННЫЙ ШТАНГЕНЦИРКУЛЬ 3D ПЕЧАТЬ DIY・Дизайн 3D принтера для загрузки, AW_3DPrint_Tools
Pointer.stl Файл STL ПРЕЦИЗИОННЫЙ ШТАНГЕНЦИРКУЛЬ 3D ПЕЧАТЬ DIY・Дизайн 3D принтера для загрузки, AW_3DPrint_Tools
Depth guage.stl Файл STL ПРЕЦИЗИОННЫЙ ШТАНГЕНЦИРКУЛЬ 3D ПЕЧАТЬ DIY・Дизайн 3D принтера для загрузки, AW_3DPrint_Tools
Dial.stl Файл STL ПРЕЦИЗИОННЫЙ ШТАНГЕНЦИРКУЛЬ 3D ПЕЧАТЬ DIY・Дизайн 3D принтера для загрузки, AW_3DPrint_Tools
Washer.stl Файл STL ПРЕЦИЗИОННЫЙ ШТАНГЕНЦИРКУЛЬ 3D ПЕЧАТЬ DIY・Дизайн 3D принтера для загрузки, AW_3DPrint_Tools
Поделиться
Добавить к
Make
?
Качество творения: 4,4/5 (41 голоса)
Оценка участников по печатаемости, полезности, уровню детализации, т.д.

Описание 3D-модели

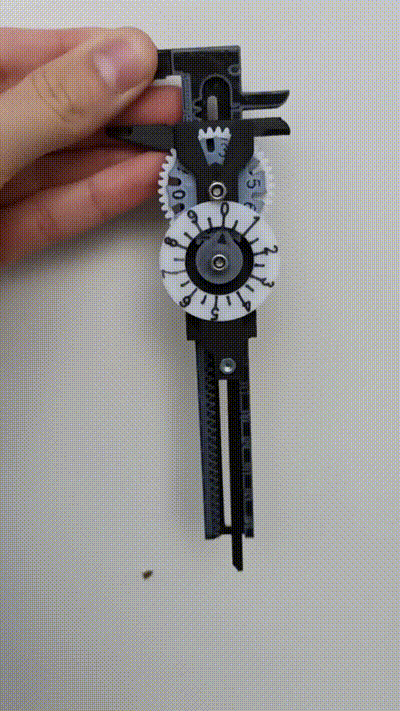

Привет всем! Я новый пользователь и это мой первый дизайнерский продукт на этом сайте. Я с удовольствием представляю вам самодельный калипер PRECISION CALIPER. Чтобы сделать этот суппорт, у вас должен быть принтер в неплохом состоянии. Я напечатал этот продукт на своем Ender 3 Pro без каких-либо апгрейдов!

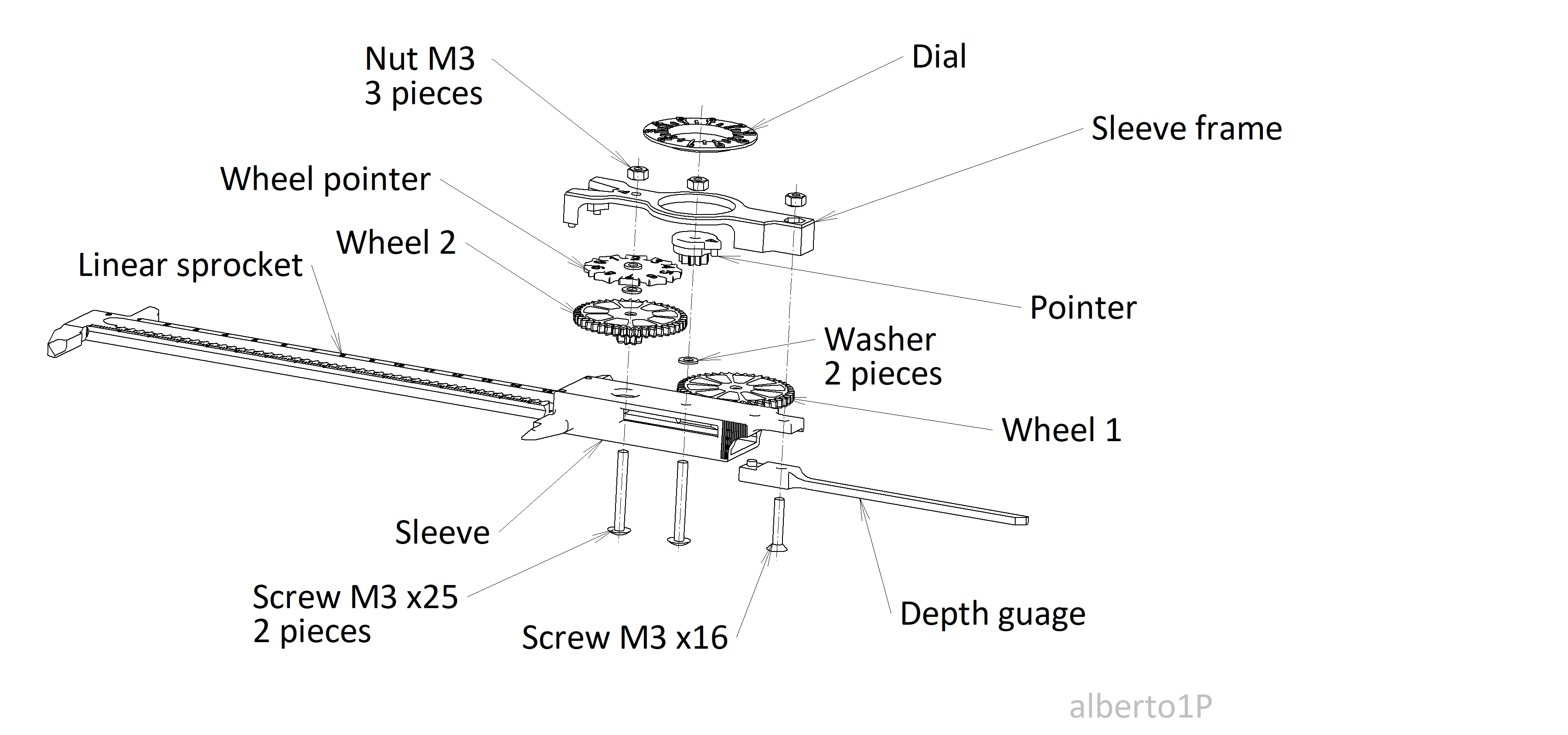

Для изготовления точного штангенциркуля у вас должен быть только (продается в любом магазине DIY):

  • 2 винта M3x25,

  • M3x16 с конической головкой,

  • 3 гайки M3,

  • 2 шайбы (их можно также напечатать).

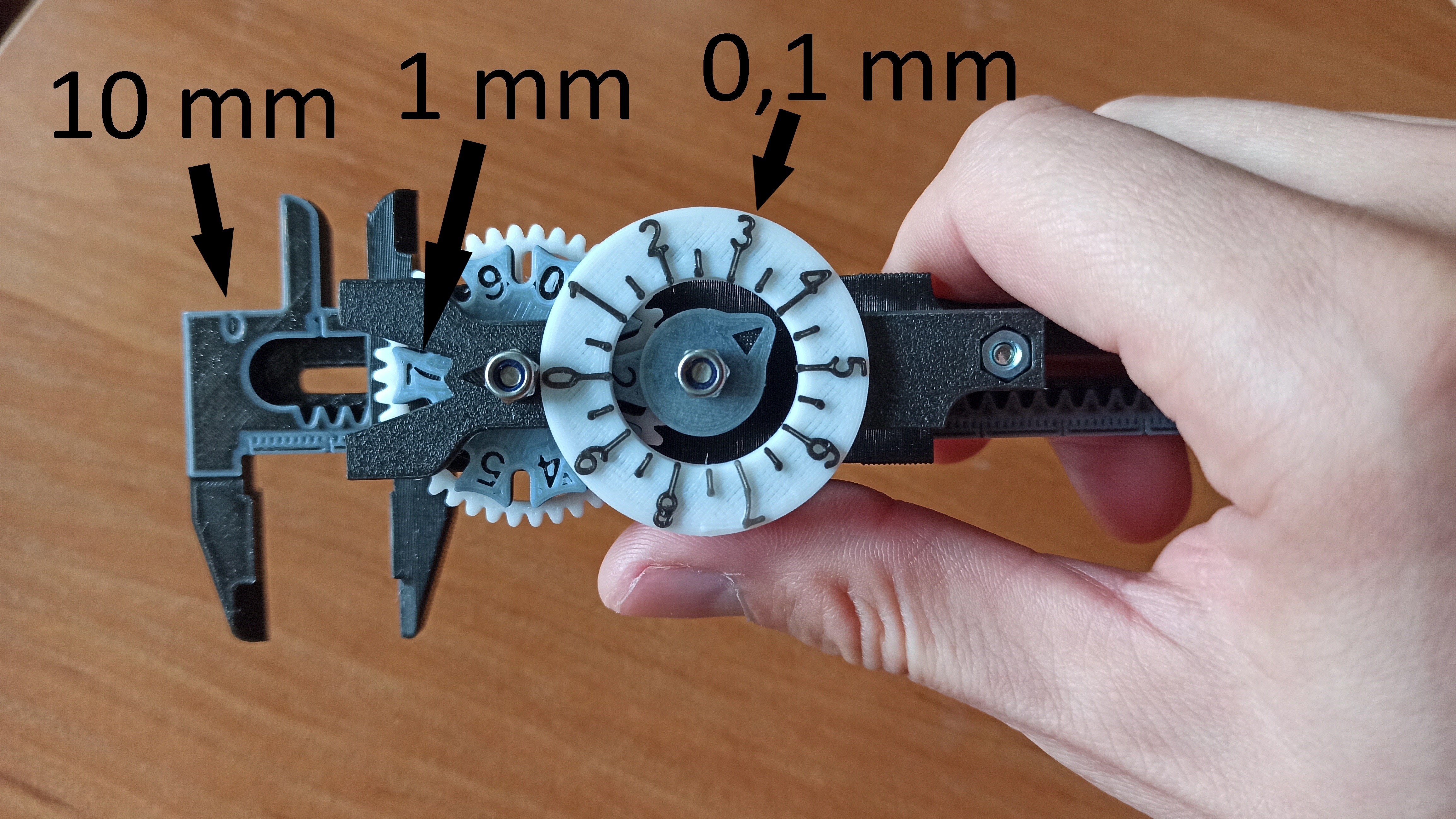

Спецификация:

  • единица мм,

  • точность +/-0,1 мм,

  • разрешение 0,05 мм,

  • длина измерения 110 мм.

Пожалуйста, посетите фильм на youtube. Там показано, как работает калипер PRECISON и как его собрать:

https://youtu.be/HpKV71Kowjg

Если у вас возникли проблемы с работоспособностью данного товара, помните, что вы всегда можете изменить масштаб каждой из деталей, например, колес. В других случаях, пожалуйста, свяжитесь со мной, я постараюсь вам помочь.

Все права защищены; копирование, воспроизведение и распространение без предварительного согласия владельца запрещено ©.

Подписывайтесь на мой сайт в facebook:

https://www.facebook.com/AW-3DPrint-Tools-106426801984075

Обновление 03.02.2022:

  • Я подготовил больше ослабленных частей и прикрепил их в zip папку (используйте ее только тогда, когда у вас есть проблема с не плавным движением в суппорте, из этой папки вы можете использовать, например, только "втулку" или колеса или все части),

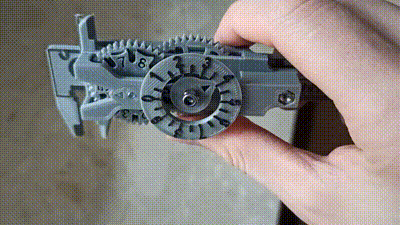

  • Я добавил новые фотографии :)

Настройки 3D-печати

Как печатать в ДВУХ ЦВЕТАХ:

https://youtu.be/ru3yf6zNAIM

Все детали, которые я напечатал с этими настройками:

  • Материал: PLA

  • Высота слоя: 0,2 мм

  • Сопло: 0,4 мм

  • Наполнитель: 20%

Общее время строительства: ~6,5 часов

Общее количество филамента: ~0,032 кг (~10 м 1,75 мм)

Я использую поддержку только в 'линейной звездочке' и 'циферблате'.

Информация файла 3D-принтера

  • Формат 3D-дизайна: STLиZIP Детали папки Закрыть
    • Depth guage.stl
    • Dial.stl
    • Linear sprocket.stl
    • Pointer.stl
    • Sleeve frame.stl
    • Sleeve.stl
    • Washer.stl
    • Wheel 1.stl
    • Wheel 2.stl
    • Wheel pointer.stl
    • loose parts.zip
      • Dial loose.stl
      • Linear sprocket loose.stl
      • Pointer loose.stl
      • Sleeve loose.stl
      • Wheel 1 loose.stl
      • Wheel 2 loose.stl
      • Wheel pointer loose.stl

    Узнайте больше о форматах

  • Последнее обновление: 2022-02-03 16:47
  • Дата публикации: 2021-05-30 12:06
