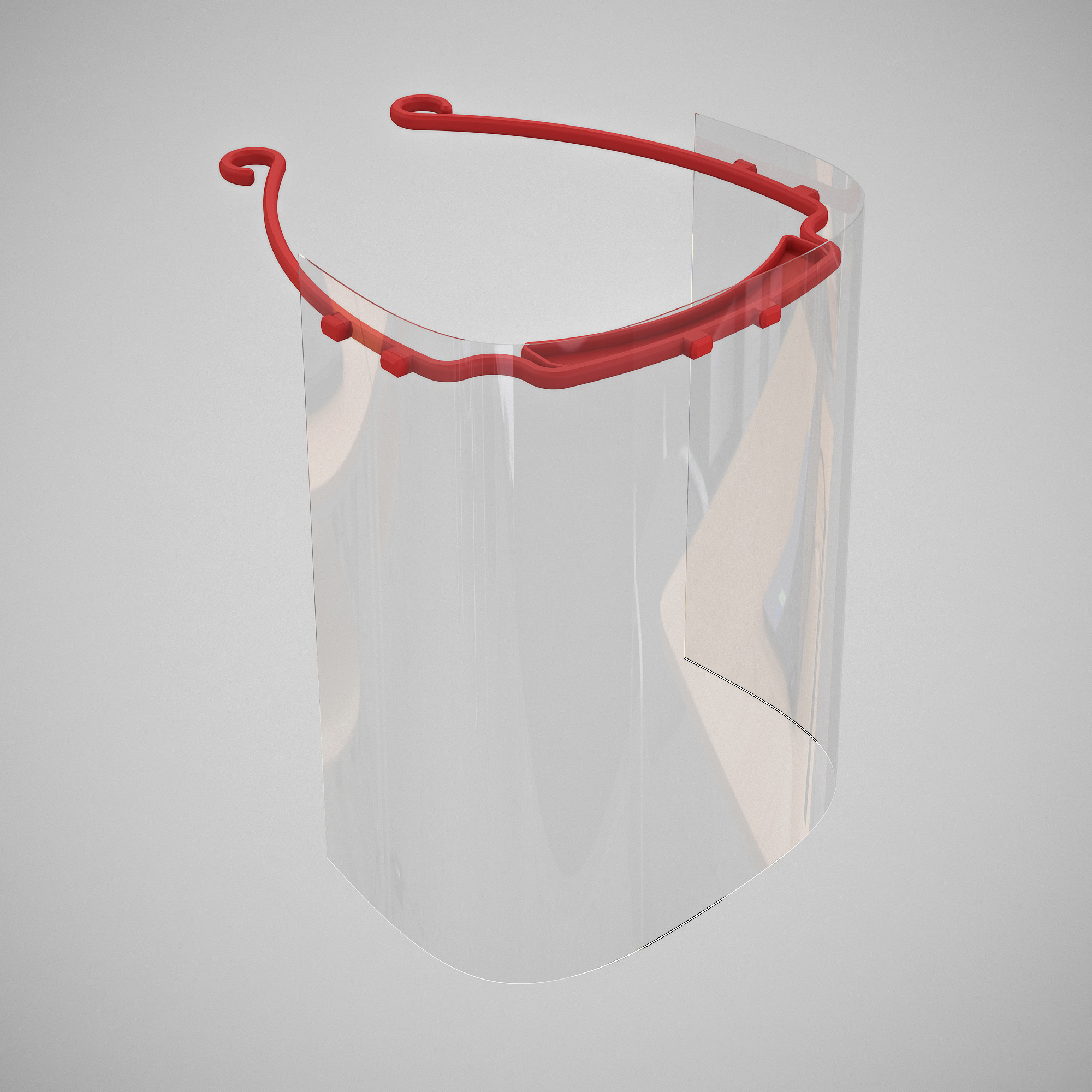

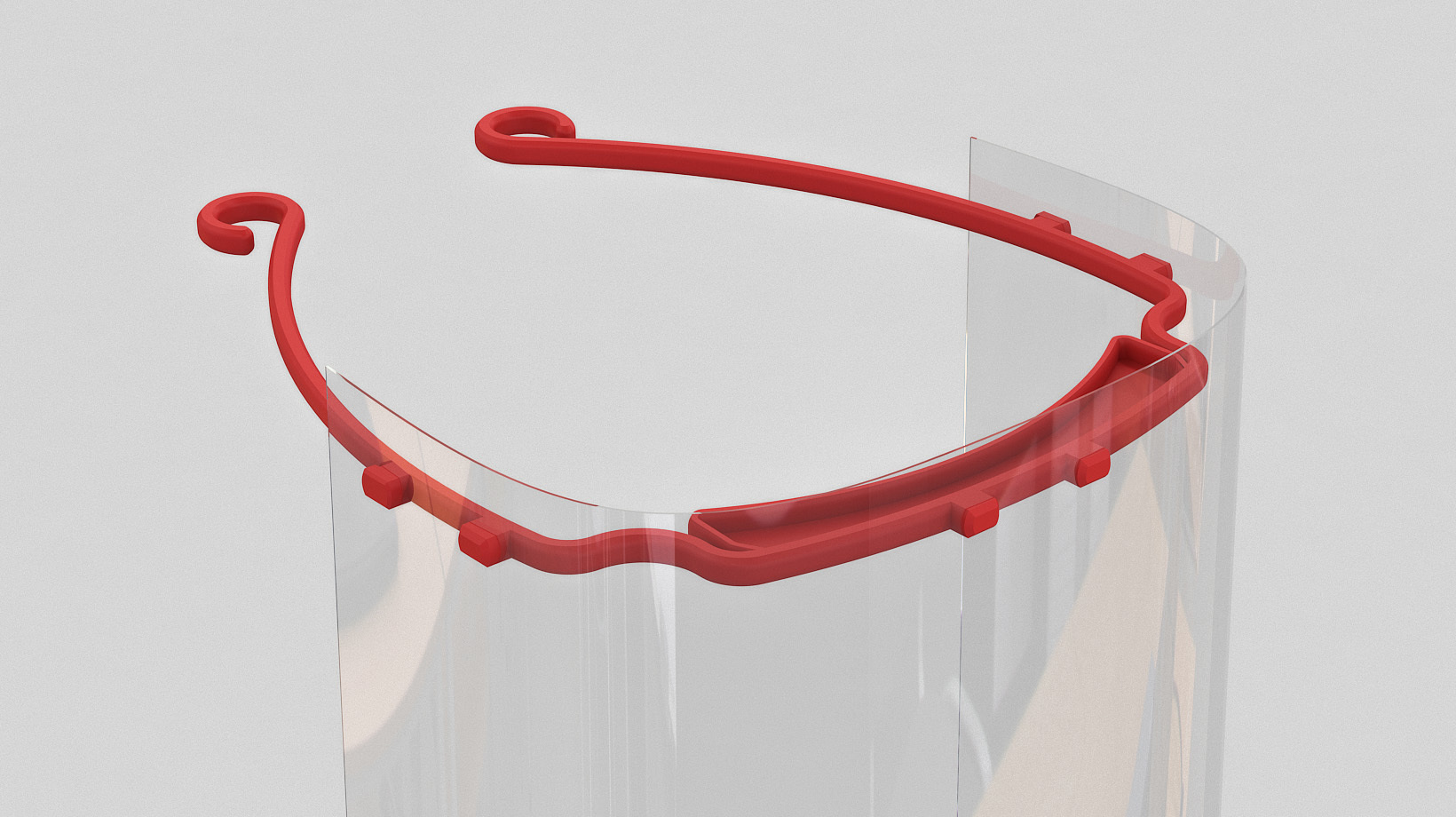

V4 lissé et empilable (PAS DE LACUNES) - Version plus confortable de la visière de protection par 3DVerkstan

𝐍𝐎𝐓𝐄 𝐎𝐍 𝐒𝐓𝐀𝐂𝐊𝐄𝐃 𝐕𝐄𝐑𝐒𝐈𝐎𝐍 : 𝐑𝐄𝐀𝐃 𝐈𝐍𝐒𝐓𝐑𝐔𝐂𝐓𝐈𝐎𝐍𝐒 𝐁𝐄𝐋𝐎𝐖 𝐎𝐑 𝐈𝐓 𝐖𝐈𝐋𝐋 𝐌𝐎𝐒𝐓 𝐋𝐈𝐊𝐄𝐋𝐘 𝐅𝐀𝐈𝐋 !

Je l'ai remodelé pour enlever toutes les arêtes vives (qui s'enfonceraient dans votre front si vous portiez ceci pendant de longues heures).

J'ai également modélisé une version superposée qui ne nécessite aucun écart. Il est compliqué de combler les lacunes et d'en sortir désordonné. Cette version ne comporte qu'un seul réglage, elle est propre et peut être imprimée avec n'importe quelle taille de buse et à la plupart des hauteurs de couche (testée de 0,2 mm à 0,6 mm).

Cette version empilée utilise moins de filigranes/impressions, plus rapidement, et sort beaucoup plus propre que la plupart des autres versions empilées.

𝐒𝐓𝐀𝐂𝐊𝐄𝐃 𝐕𝐄𝐑𝐒𝐈𝐎𝐍 𝐈𝐍𝐒𝐓𝐑𝐔𝐂𝐓𝐈𝐎𝐍𝐒 (𝐖𝐈𝐋𝐋 𝐌𝐎𝐒𝐓 𝐋𝐈𝐊𝐄𝐋𝐘 𝐅𝐀𝐈𝐋 𝐈𝐅 𝐘𝐎𝐔 𝐃𝐎𝐍'𝐓 𝐑𝐄𝐀𝐃 𝐓𝐇𝐈𝐒) :

(Les piles de 2 à 30 se trouvent dans des chemises zippées)

𝐄𝐍𝐀𝐁𝐋𝐄 𝐓𝐇𝐈𝐍 𝐖𝐀𝐋𝐋𝐒 !!!

𝐄𝐍𝐀𝐁𝐋𝐄 𝐓𝐇𝐈𝐍 𝐖𝐀𝐋𝐋𝐒 !!!

𝐄𝐍𝐀𝐁𝐋𝐄 𝐓𝐇𝐈𝐍 𝐖𝐀𝐋𝐋𝐒 !!!

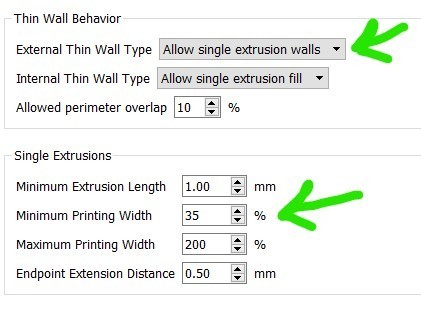

^Si vous n'activez pas les parois fines dans votre trancheuse, l'impression échouera. Vous devez activer les parois minces externes. En effet, ce modèle doit imprimer une paroi fine et unique entre chaque partie.

𝐋𝐚𝐲𝐞𝐫 𝐡𝐞𝐢𝐠𝐡𝐭𝐬 𝐭𝐡𝐚𝐭 𝐰𝐨𝐫𝐤 :

• 𝟎.𝟐𝐦𝐦

• 𝟎.𝟐𝟒𝐦𝐦

• 𝟎.𝟐𝟓𝐦𝐦 - 𝐫𝐞𝐜𝐨𝐦𝐦𝐞𝐧𝐝𝐞𝐝 𝐟𝐨𝐫 𝟎.𝟒𝐦𝐦 𝐧𝐨𝐳𝐳𝐥𝐞𝐬

• 𝟎.𝟑𝐦𝐦 - 𝐫𝐞𝐜𝐨𝐦𝐦𝐞𝐧𝐝𝐞𝐝 𝐟𝐨𝐫 𝟎.𝟒-𝟎.𝟓𝐦𝐦 𝐧𝐨𝐳𝐳𝐥𝐞𝐬

• 𝟎.𝟑𝟕𝟓𝐦𝐦 - 𝐫𝐞𝐜𝐨𝐦𝐦𝐞𝐧𝐝𝐞𝐝 𝐟𝐨𝐫 𝟎.𝟔-𝟎.𝟖𝐦𝐦 𝐧𝐨𝐳𝐳𝐥𝐞𝐬

• 𝟎.𝟒𝐦𝐦 - 𝐫𝐞𝐜𝐨𝐦𝐦𝐞𝐧𝐝𝐞𝐝 𝐟𝐨𝐫 𝐧𝐨𝐳𝐳𝐥𝐞𝐬 𝐥𝐚𝐫𝐠𝐞𝐫 𝐭𝐡𝐚𝐧 𝟎.𝟖𝐦𝐦

• 𝟎.𝟓𝐦𝐦

• 𝟎.𝟔𝐦𝐦

𝐖𝐀𝐓𝐂𝐇 𝐌𝐘 𝐕𝐈𝐃𝐄𝐎 𝐖𝐈𝐓𝐇 𝐈𝐍𝐒𝐓𝐑𝐔𝐂𝐓𝐈𝐎𝐍𝐒 𝐀𝐍𝐃 𝐒𝐄𝐏𝐀𝐑𝐀𝐓𝐈𝐎𝐍 𝐓𝐄𝐂𝐇𝐍𝐈𝐐𝐔𝐄𝐒 :

https://www.youtube.com/watch?v=PdVkj2SWmTU&t=1s

𝐒𝐭𝐚𝐫𝐭 𝐨𝐟𝐟 𝐰𝐢𝐭𝐡 𝐕𝟒 𝐰𝐢𝐭𝐡 𝐭𝐡𝐞 𝟎.𝟑𝐦𝐦 𝐭𝐡𝐢𝐧 𝐰𝐚𝐥𝐥 - il fonctionne pour la plupart des tailles de buses. Il en existe une pour les hauteurs de couche de 0,2 à 0,4 mm et une autre pour les hauteurs de couche de 0,5 et 0,6 mm. Si vous voyez un pont entre les courbes (voir photo), essayez d'augmenter légèrement votre température ou votre multiplicateur d'extrusion. Si cela ne fonctionne pas, essayez la pile qui a une paroi fine de 0,4 mm. Si les pièces collent trop bien ensemble, essayez la version à paroi mince de 0,2 mm (tous les fichiers sont étiquetés en conséquence).

𝐖𝐀𝐑𝐍𝐈𝐍𝐆 #𝟐 : TESTEZ D'ABORD LA PILE DE 2 ! Vous voulez vous assurer que cela fonctionne avant de commencer une pile de 5 à 30. Commencez par 2, puis 3, puis 5, puis 10, et ainsi de suite pour ne pas perdre de temps ni de plastique.

𝐍𝐎𝐓𝐄 : Vous pouvez régler votre largeur d'extrusion minimale à 24-50% de la largeur de la buse et vous pouvez régler votre largeur d'extrusion maximale à 200% de la largeur de la buse.

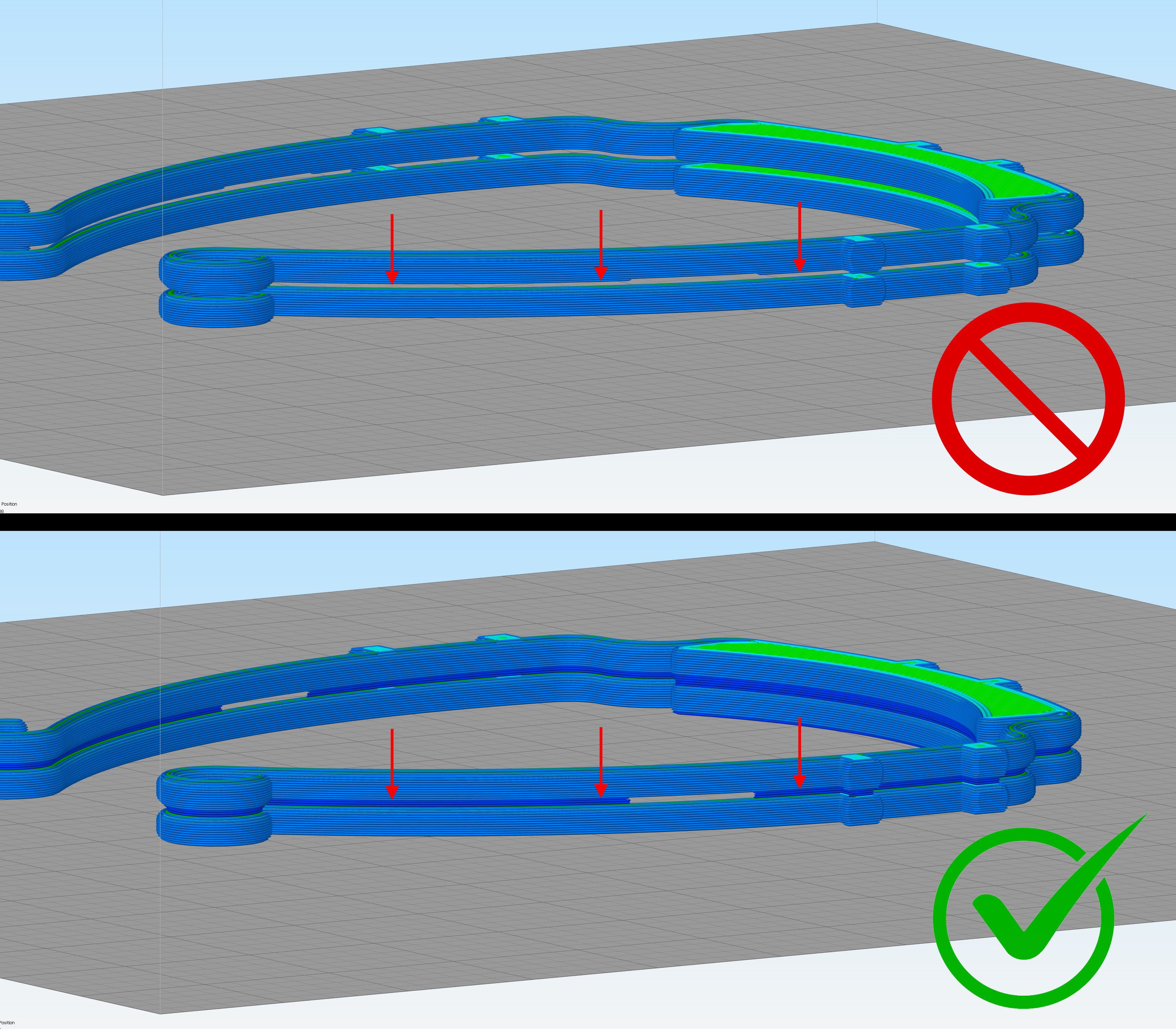

𝐈𝐧 𝐲𝐨𝐮𝐫 𝐬𝐥𝐢𝐜𝐞𝐫, 𝐲𝐨𝐮 𝐬𝐡𝐨𝐮𝐥𝐝 𝐬𝐞𝐞 𝐍𝐎 𝐆𝐀𝐏𝐒 𝐛𝐞𝐭𝐰𝐞𝐞𝐧 𝐭𝐡𝐞 𝐩𝐚𝐫𝐭𝐬 𝐞𝐱𝐜𝐞𝐩𝐭 𝐟𝐨𝐫 𝐭𝐡𝐞 𝐞𝐚𝐬𝐲-𝐨𝐩𝐞𝐧 𝐠𝐚𝐩 (𝐚 𝐬𝐦𝐚𝐥𝐥 𝐠𝐚𝐩 𝐭𝐡𝐚𝐭 𝐚𝐥𝐥𝐨𝐰𝐬 𝐲𝐨𝐮 𝐭𝐨 𝐢𝐧𝐬𝐞𝐫𝐭 𝐚 𝐟𝐥𝐚𝐭-𝐡𝐞𝐚𝐝 𝐬𝐜𝐫𝐞𝐰𝐝𝐫𝐢𝐯𝐞𝐫 [𝐨𝐫 𝐬𝐢𝐦𝐢𝐥𝐚𝐫] 𝐟𝐨𝐫 𝐞𝐚𝐬𝐲 𝐬𝐞𝐩𝐚𝐫𝐚𝐭𝐢𝐨𝐧). 𝐒𝐞𝐞 𝐩𝐡𝐨𝐭𝐨 𝐞𝐱𝐚𝐦𝐩𝐥𝐞 𝐞𝐱𝐚𝐦𝐩𝐥𝐞 𝐢𝐧 𝐢𝐦𝐚𝐠𝐞𝐬.Si vous ne voyez qu'un espace entre les pièces, cela signifie que vous n'avez pas activé les parois minces (regardez la vidéo).

^C'est le réglage le plus important pour imprimer ces piles, mais voici quelques autres réglages de base qui vous aideront :

𝐒𝐎𝐌𝐄 𝐎𝐓𝐇𝐄𝐑 𝐈𝐌𝐏𝐎𝐑𝐓𝐀𝐍𝐓 𝐒𝐄𝐓𝐓𝐈𝐍𝐆𝐒 :

• Remplissage : Vous pouvez voir de petits trous dans la partie plate de l'impression, là où elle forme un pont ou se remplit. Si c'est le cas, augmentez la largeur de votre profilé de remplissage jusqu'à ce que ces petits trous disparaissent (visible uniquement sur les impressions, pas sur le trancheur). Vous pouvez fixer le pourcentage de remplissage à 0 %, à condition que vous ayez suffisamment de couches supérieures et inférieures.

• 𝐃𝐎 𝐍𝐎𝐓 𝐔𝐒𝐄 𝐒𝐊𝐈𝐑𝐓 ! Cela crée un morceau supplémentaire qu'il faut déchirer ou couper et laisse souvent des points pointus qui peuvent percer la peau. Si vous avez des problèmes d'adhérence au lit, vous devez trouver une autre solution que les jupes.

• Optimiser les points de départ pour une vitesse d'impression plus rapide.

• Coquilles de contour/périmètre : 2-4 sur une buse de 0,8 mm ou 2-8 sur une buse de 0,4 mm.

• Couches solides supérieures et inférieures : Il suffit de régler les deux sur quelque chose comme 20. L'idée est juste de rendre la pièce solide.

• Les bermes sont facultatives. Si vous disposez d'une commande de purge (où il essuie le suintement du plastique avant de lancer l'impression), alors vous n'en avez probablement pas besoin.

• 𝐍𝐎 𝐒𝐔𝐏𝐏𝐎𝐑𝐓𝐒 ! Ne pas imprimer avec des supports.

• Orientation générale : Extérieur-intérieur (commence par la couche extérieure puis passe aux couches intérieures).

• Angle de pontage : 90 degrés (ou tout ce qui rend l'angle de pontage parallèle aux pièces (pour la plus courte distance de pontage).

𝐖𝐀𝐑𝐍𝐈𝐍𝐆 : 𝐔𝐒𝐄 𝐏𝐑𝐄𝐂𝐀𝐔𝐓𝐈𝐎𝐍 𝐖𝐇𝐄𝐍 𝐒𝐄𝐏𝐀𝐑𝐀𝐓𝐈𝐍𝐆 !!! Sécurité des couteaux 101 : Ne jamais couper vers soi, toujours couper loin de soi. De plus, celui-ci ne devrait pas nécessiter beaucoup de force, il s'agit plutôt de se tordre. Regardez la vidéo :)

Le bouclier en plastique peut être fabriqué à partir de n'importe quelle feuille de plastique semi-rigide entre 0,1 et 1 mm, y compris le film de couverture, les feuilles de couverture pour les machines à relier, etc. Nous utilisons les couvertures de reliure en PVC de format lettre que vous pouvez trouver dans les magasins de fournitures de bureau ou en ligne (les plus courants).

Lien :

https://www.amazon.com/dp/B077H4635Y/?coliid=I2DCRSBQPD3T1Q&colid=2XMBKI62YTJEU&psc=1&ref_=lv_ov_lig_dp_it

Les gabarits pour la perforation des trous sont également joints (on peut utiliser un poinçon à 3 trous pour plus de commodité).

Vous devez disposer d'une zone de construction d'au moins 160x190 mm pour les imprimer.

Un grand merci à Alaukik Bhatt pour avoir fait des allers-retours avec moi sur ce projet et merci à tous ceux qui ont aidé à le tester et qui ont donné leur avis. N'hésitez pas à faire des commentaires si vous avez des suggestions ou des problèmes pour imprimer les piles.

Attribution :

Erik Cederberg / 3DVerkstan

Pour obtenir de l'aide sur les paramètres d'impression :

https://3dverkstan.se/protective-visor/protective-visor-print-guide/
