Etui à manches pour Raspberry Pi

Télécharger fichier 3D gratuit Etui à manches pour Raspberry Pi, WalterHsiaoTélécharger fichier 3D gratuit Etui à manches pour Raspberry Pi, WalterHsiaoTélécharger fichier 3D gratuit Etui à manches pour Raspberry Pi, WalterHsiaoTélécharger fichier 3D gratuit Etui à manches pour Raspberry Pi, WalterHsiaoTélécharger fichier 3D gratuit Etui à manches pour Raspberry Pi, WalterHsiaoTélécharger fichier 3D gratuit Etui à manches pour Raspberry Pi, WalterHsiao

Vous avez imprimé en 3D ce modèle ?

Description du modèle 3D

Mettez à jour en mai 2018 voir lienbacher's commentaire ci-dessous pour une version qui fonctionnera avec un Pi 3 B+, qui a des broches POE supplémentaires. J'ai mis à jour la version v2.1 ici avec une plus grande découpe des broches mais je n'ai pas de Pi 3 B+ à tester avec.

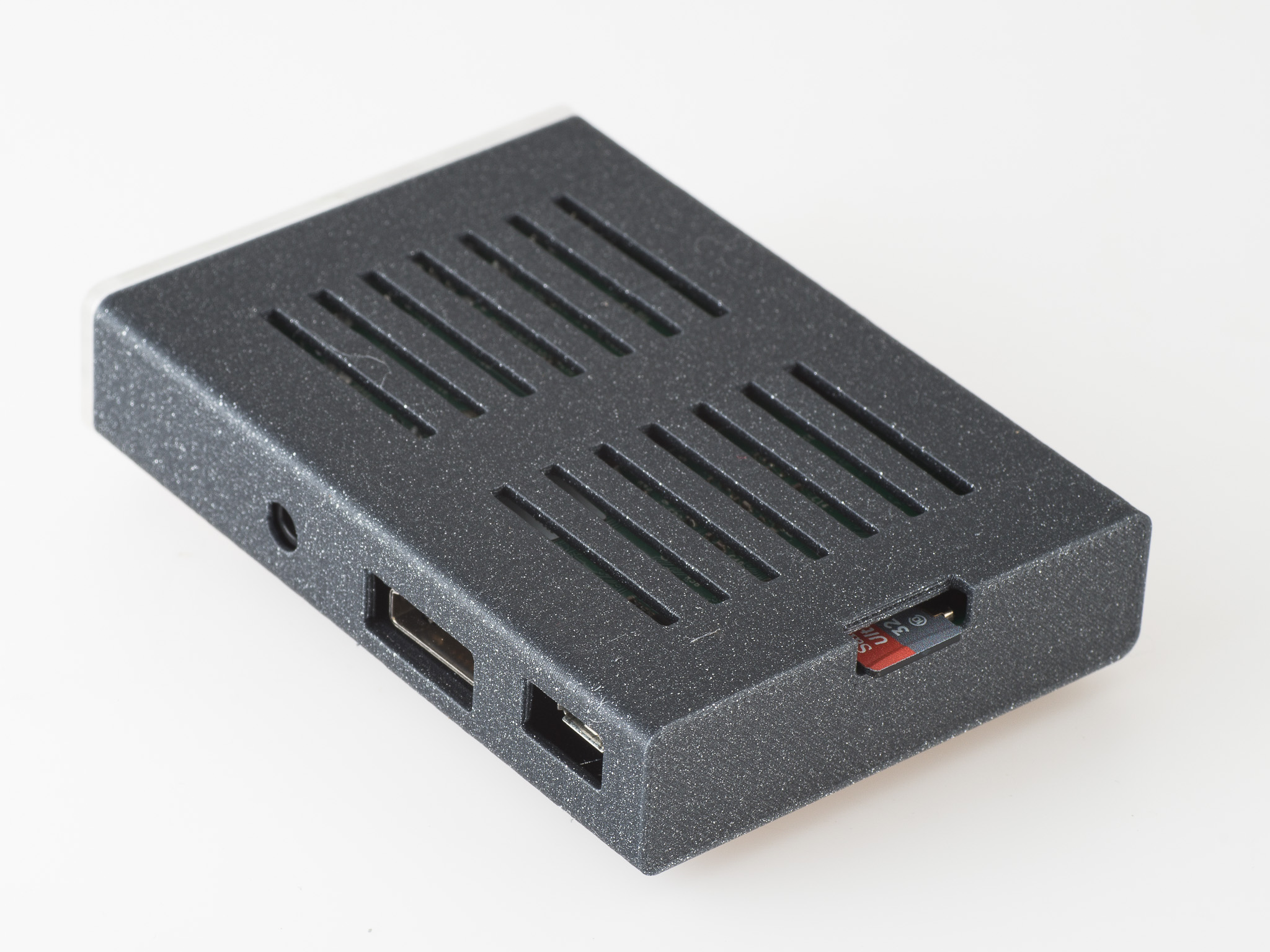

Mise à jour en mars 2018 : Ajout d'une nouvelle version (2.0) avec une découpe plus grande pour la carte microSD puisque les modèles plus récents ne sont pas à ressort. J'ai également assoupli les tolérances et modifié le design pour faciliter l'impression, et j'ai ajouté un loquet au bouchon pour que le Raspberry Pi soit moins susceptible de tomber.

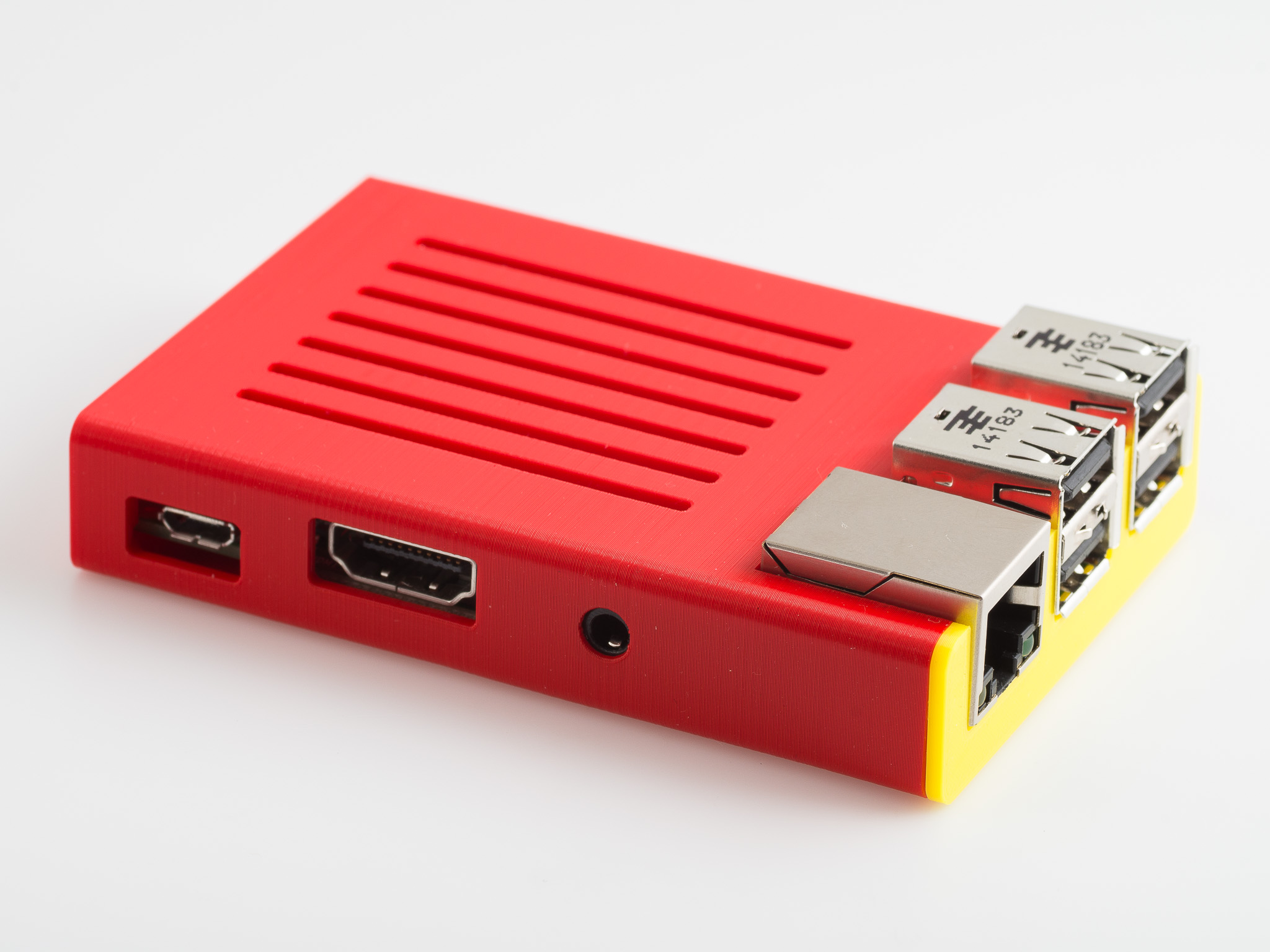

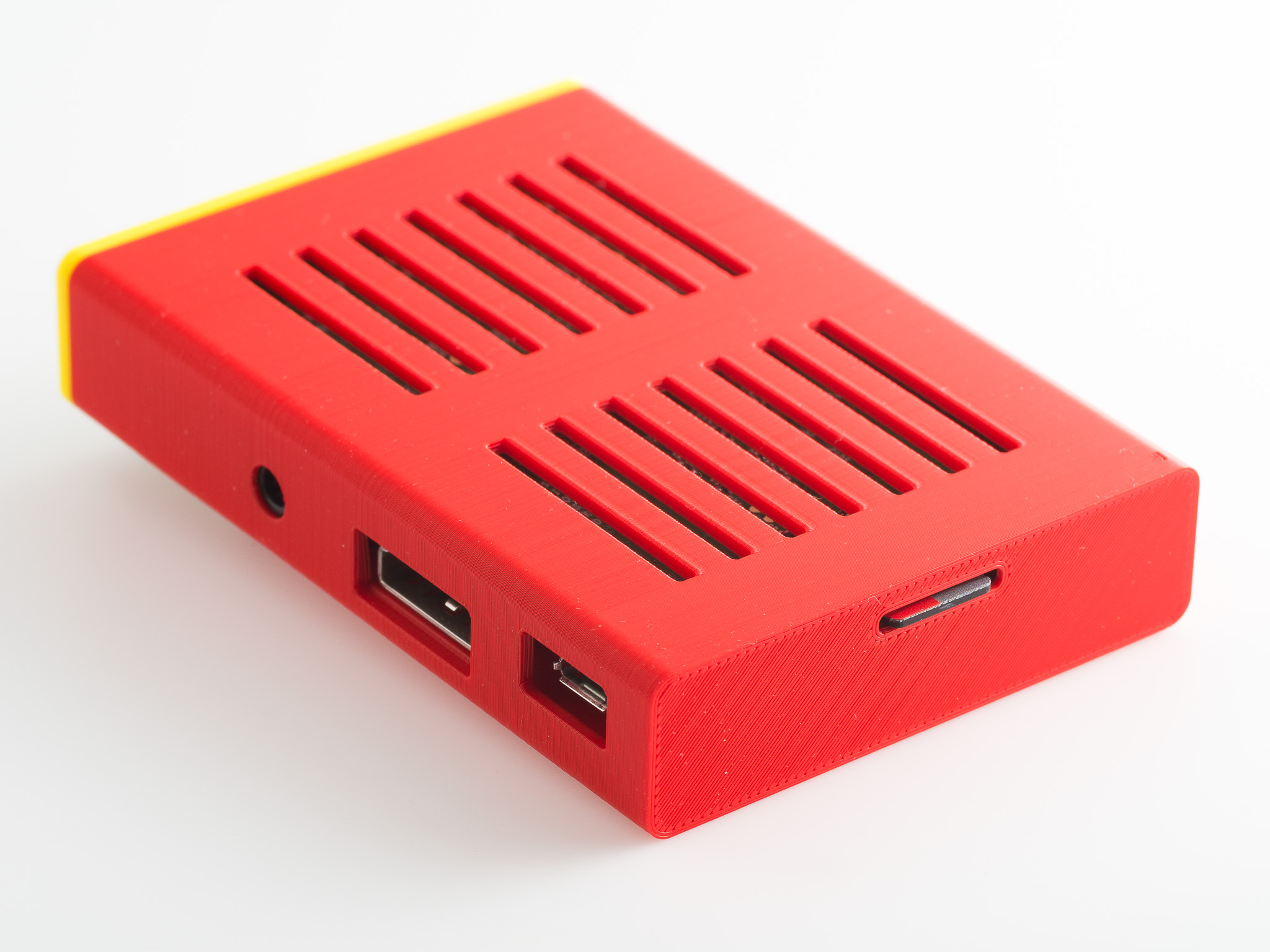

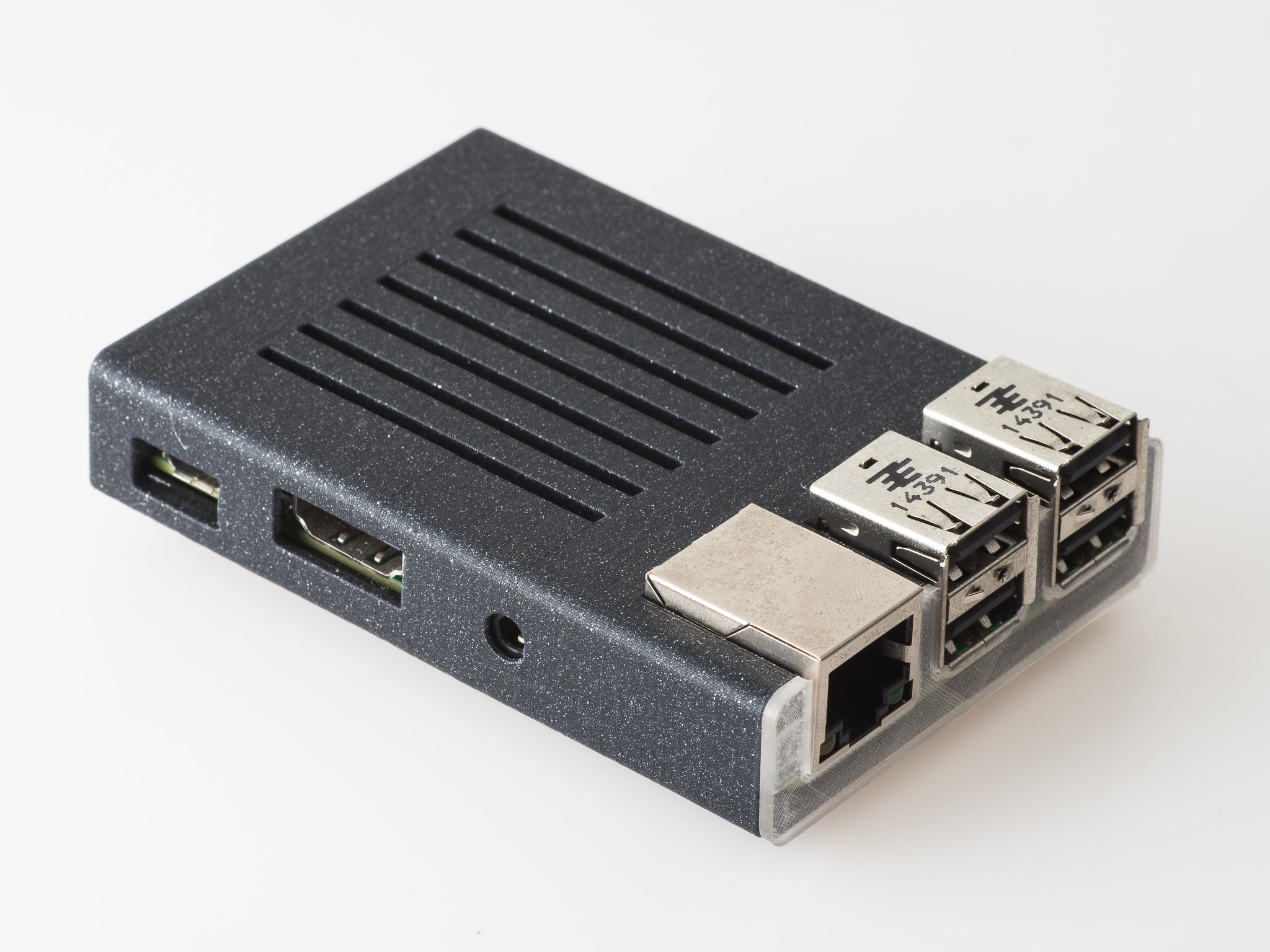

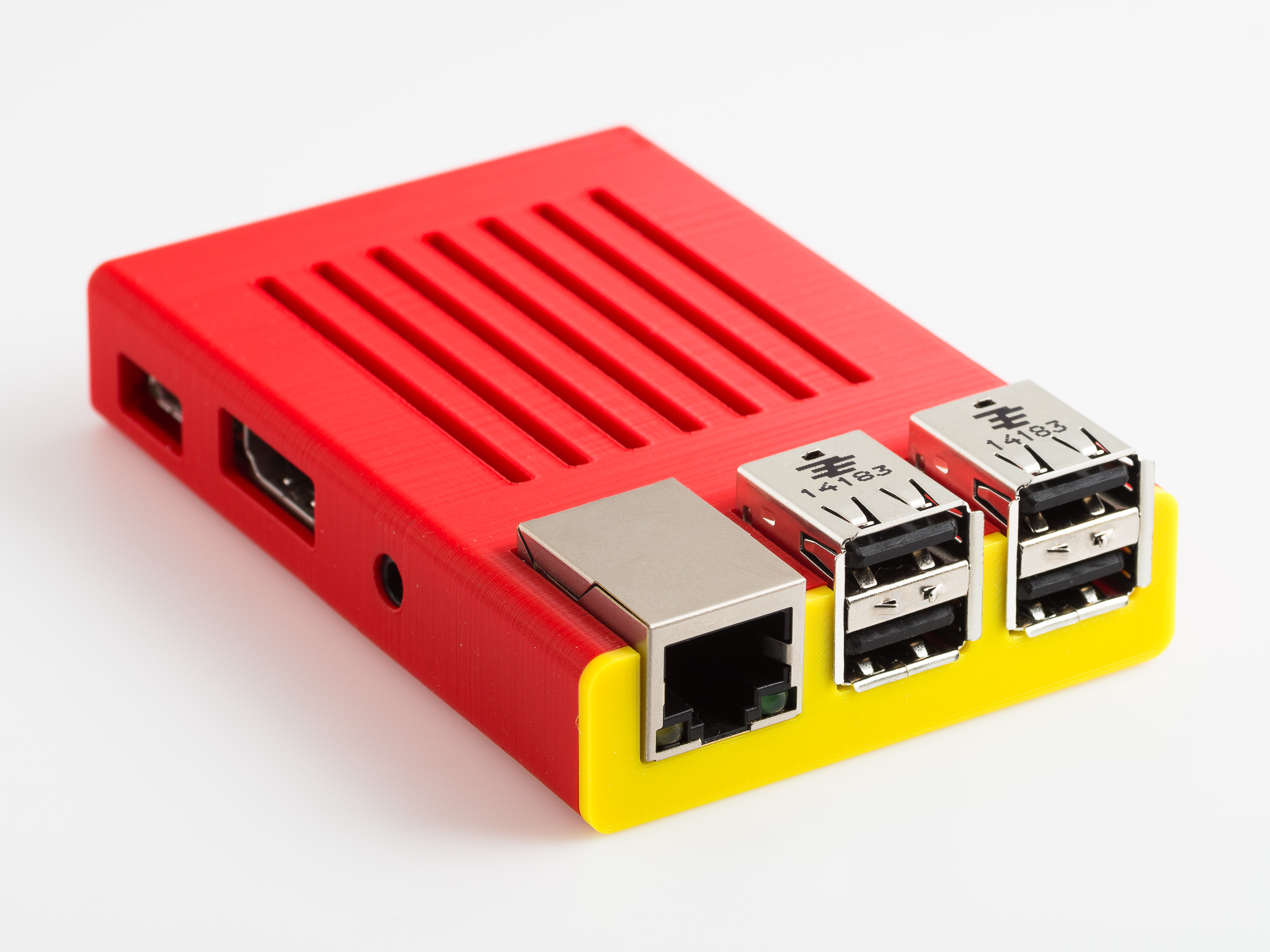

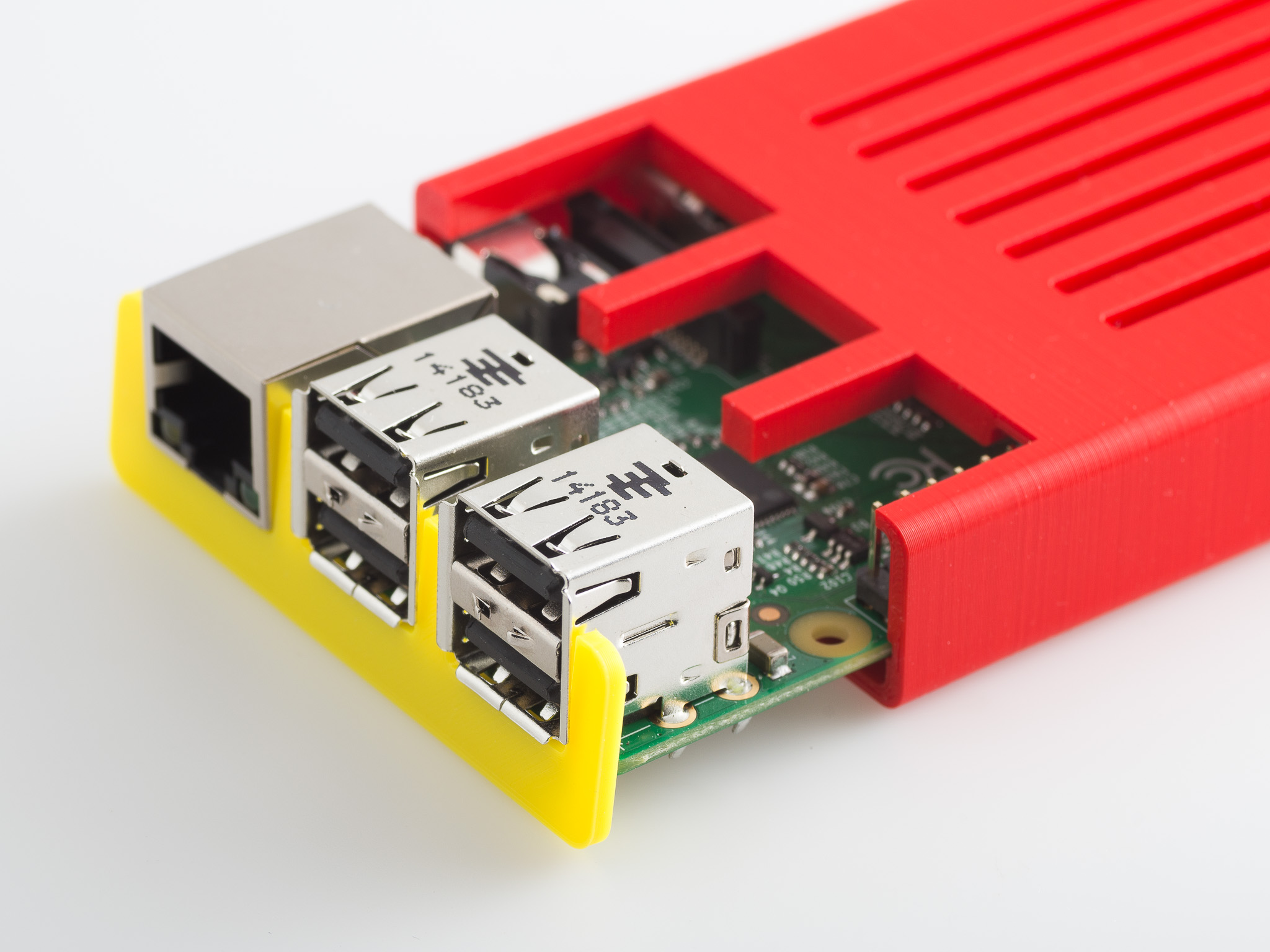

Manchon simple pour protéger un Raspberry Pi* des vis qui tombent. La partie principale de l'étui glisse sur le Raspberry Pi, et un capuchon s'adapte autour des connecteurs. Les pièces ne sont maintenues en place que par frottement, donc ce n'est probablement pas une bonne option pour le transport ou si vous branchez / débranchez fréquemment des appareils (le mien se trouve juste sous mon imprimante en marche Octoprint). Seuls les orifices le long des côtés sont exposés.

La partie du capuchon peut avoir besoin d'une petite quantité d'écaillage sur l'axe z car la hauteur peut varier de manière significative avec la hauteur de la couche et l'épaisseur de la première couche.

Filament :

-- Colorfabb Red PLA/PHA*

-- ESun Yellow PLA*

-- Filamentum Vertigo Grey PLA*

-- Sainsmart Clear PETG*

Plusieurs autres modèles de mes étuis PI se trouvent dans cette collection.

*Liens d'affiliation

  • Format du fichier 3D : STEP et STL

Mots-clefs

Créateur

License

CC BY SA
