Test de tolérance de l'imprimante

?
Qualité de la création : 5,0/5 (2 votes)
Évaluation des membres sur l’imprimabilité, l’utilité, les détails, etc.

Description du modèle 3D

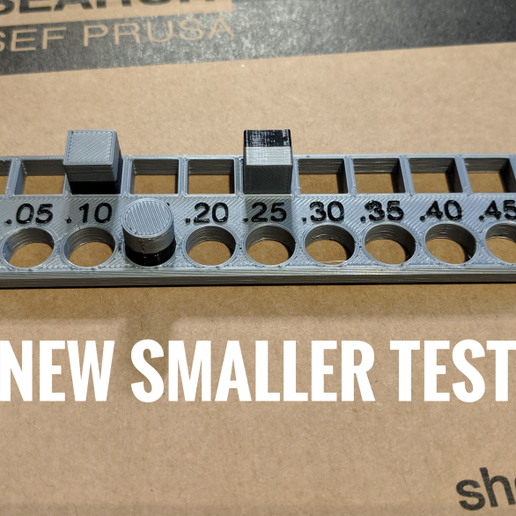

6/10/19 Update: Je suis allé imprimer un test pour ma nouvelle imprimante et j'ai été surpris par la quantité de filament utilisée. Le nouveau modèle, "Small Test.stl" utilise moins de filament et imprime plus rapidement. J'ai éliminé les différents chanfreins et le texte est maintenant en relief, il est donc possible d'imprimer le texte dans une couleur différente. Il existe également des versions plus petites des pegs.


J'avais besoin d'un moyen de savoir comment les différentes pièces que j'ai conçues s'emboîteraient sans un tas d'essais et d'erreurs et de filaments gaspillés, alors j'ai conçu ce test. Le marquage sur le test indique le jeu en millimètres pour chaque jeu de trous. Il suffit d'enfoncer les chevilles pour avoir une idée de l'ajustement. Si l'ajustement est si serré que vous ne pouvez pas sortir la cheville, il suffit d'imprimer d'autres chevilles.

Lorsque les chevilles sont imprimées verticalement, les crêtes des couches vont créer une certaine friction. Je recommande d'imprimer certaines chevilles verticalement et d'autres horizontalement pour que vous puissiez voir comment les deux orientations affectent l'ajustement.

Sur les côtés du test, j'ai ajouté des chanfreins de 1, 2, 3 et 4 mm qui peuvent être une référence pratique lors de la conception. Je n'ai pas marqué le chanfrein du fond, mais celui-ci est de 1,5 mm.

Informations sur le fichier 3D

  • Format du design 3D : STL Détails du dossier Fermer
    • Round_Peg.stl
    • Small_Round_Peg.stl
    • Small_Square_Peg.stl
    • Small_Test.stl
    • Square_Peg.stl
    • Tolerance_Test.stl

    En savoir plus sur les formats

  • Date de publication : 2020-01-10 à 13h56
    ?
    Publié sur Thingiverse le : 2016-12-31 à 5h18

License

CC BY NC SA
