Imprimer en place - Rouleau de mesure de la distance

?
Qualité de la création : 4,5/5 (27 votes)
Évaluation des membres sur l’imprimabilité, l’utilité, les détails, etc.

Description du modèle 3D

Voici mon outil de mesure de la distance Print in Place !

Ce n'est pas nécessairement un outil de précision, mais c'est aussi amusant de jouer avec lui qu'avec un mètre ruban !

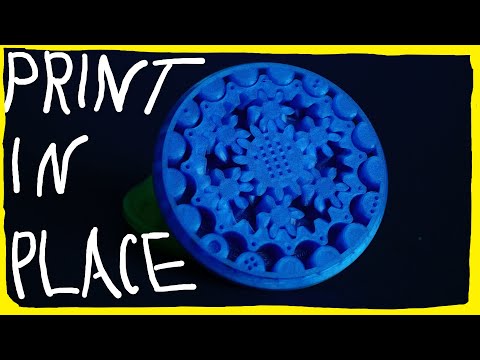

Voyez-le en action ici :

https://youtu.be/XR5OKNrGnmc

https://youtu.be/XR5OKNrGnmc

https://youtu.be/XR5OKNrGnmc

https://youtu.be/XR5OKNrGnmc

https://youtu.be/XR5OKNrGnmc

Comment imprimer :

-Utilisez une couche de 0,2 mm de hauteur ou plus fine !

-NO soutient

-PLA-Recommandé

-La version "pointée" est légèrement plus facile à imprimer. mais reste assez difficile.

-Les dégagements dans cette partie sont de 0,3 mm. Ajoutez la compensation de l'expansion horizontale si nécessaire.

Mode d'emploi :

-Etape 0) Marquage et préparation : Si vous avez choisi d'imprimer la version de la soudure par friction, vous devrez souder par friction un morceau de filament de 1,75 mm dans au moins un des trous cycloïdes.

L'utilisation d'un élastique pour éviter que la roue ne glisse est une bonne idée. (voir vidéo)

-Etape 1) Mettez l'outil à zéro : assurez-vous que la flèche de la poignée pointe bien vers le bas sur la surface que vous voulez mesurer. Et que la marque (ou la lettre) sur la cycloïde est en position zéro. (montré dans la vidéo)

-Etape 2) Mesure : Faites rouler l'outil sur la surface. Assurez-vous que vous avez choisi le bon sens de roulement ! Il y a des flèches sur le dessus qui indiquent le sens de rotation.

-Etape 3a) lire la mesure du "reste" :

Voir l'image, si la roue ne s'arrête pas avec la flèche de préhension pointant exactement sur la position Zéro, vous devrez calculer la distance au-delà de laquelle elle a roulé. puisque la roue a 17 broches, vous divisez simplement le "nombre de broches au-delà de 0" par 17. dans l'exemple montré, ses 3 broches dépassent 0. cela signifie que notre reste est de (3/17) X 0,25m

-Etape 3b) lire la mesure des rotations complètes :

Voir la dernière photo. Maintenant que nous connaissons le reste, nous pouvons faire tourner la roue jusqu'à zéro, et compter combien de tours complets la roue a fait. Pour ce faire, nous comptons les marques cycloïdales entre notre marque initiale et le zéro actuel. dans ce cas, son 6. Cela nous laisse 6 X 0,25m pour cette étape.

-étape 4) additionner le reste et la rotation complète :

et non pas seulement les deux ensemble :

(3/17)x 0,25m + 6 x 0,25m=

((3/17)+6) x 0,25m = 1,544m

Jetez un coup d'œil à mes médias sociaux :

YouTube

Facebook

Instagram


Paramètres d’impression 3D

Utilisez une couche de 0,2 mm de hauteur ou plus fine !

-NO soutient

-PLA-Recommandé

-La version "pointée" est légèrement plus facile à imprimer. mais reste assez difficile.

-Les dégagements dans cette partie sont de 0,3 mm. Ajoutez la compensation de l'expansion horizontale si nécessaire.

Informations sur le fichier 3D

  • Format du design 3D : STL Détails du dossier Fermer
    • Roll-measure ABCD.stl
    • Roll-measure Dots.stl

    En savoir plus sur les formats

  • Dernière mise à jour : 2020-06-08 à 16h22
  • Date de publication : 2020-06-05 à 13h46
