MODULR DUCT 5015 FAN, ENDER 3 S1, S1 PRO, SPRITE EXTRUDER, ACCELEROMETER, LED STRIP

Je vous présente le ModulR, un système de refroidissement matière performant pour l'extrudeur Sprite/Pro (Ender 3 S1, S1 Pro, S1 plus, CR-M4...).
Il est conçu pour un ventilateur de type 5015.

Vidéo de test sur un pont de 100 mm

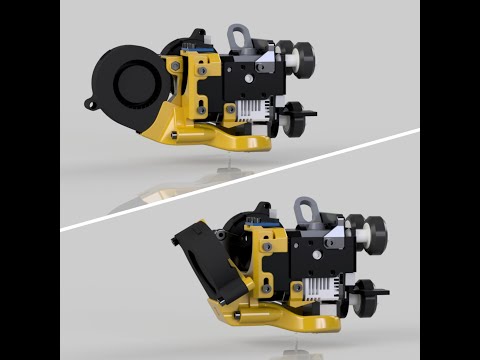

Ce design comprend uniquement les pièces qui sont en jaune sur la première image.

Il est compatible avec le carénage d'origine (ventilateur 3010 hot end) et également avec mon design pour le ventilateur hot end 4020/5015 hot end et déplacement de la sonde.

Caractéristiques du design :

Comme son nom l'indique, le design ModulR est modulable ce qui permet de choisir la position du ventilateur sur la même plaque centrale.
Il combine les positions des ventilateurs de deux de mes designs, le V3 et V4 mais il intègre également un tout nouveau conduit double!

Le design en quelques lignes :

• Nouveau conduit double plus performant avec plus de pression d'air

• Choix de la position du ventilateur

• Choix du type de conduit (simple ou double)

• Compatible avec le kit high flow Spider de Creality (sauf le conduit simple)

• Compatible avec les hot end longs comme par exemple le "Volcano" Ceramique (maximum 34 mm depuis le bloc de refroidissement en aluminium)

• Compatible avec les conduits de mon design V4 et inversement

Le design est conçu en plusieurs pièces de façon à faciliter l'impression. Il n'y a pas besoin de supports si votre imprimante est bien calibrée et qu'elle est capable de réaliser des surplombs et des petits ponts.

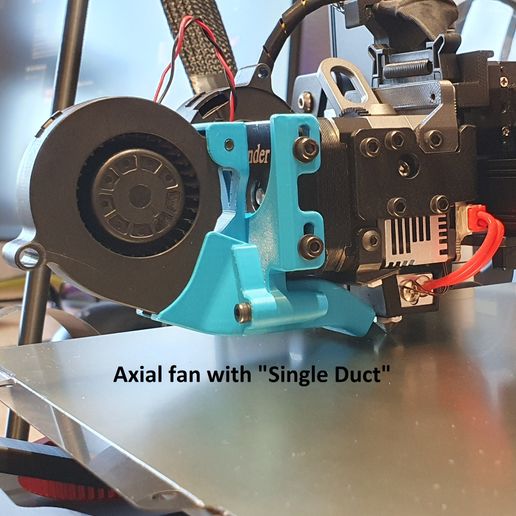

Le conduit simple vous apportera une excellente visibilité de votre impression avec des très bonnes performances.

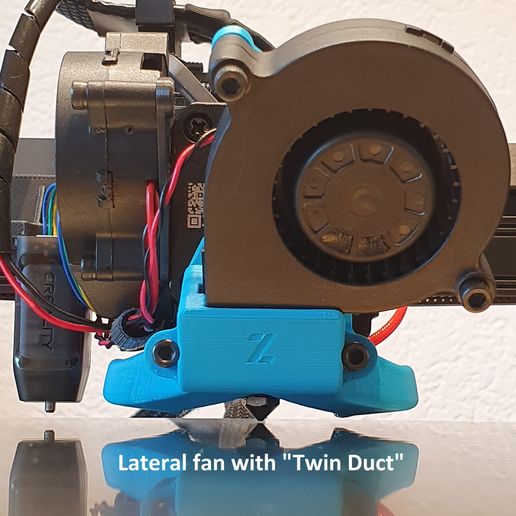

Le conduit double est conçu pour obtenir les meilleures performances sur tout les côtés de votre impression (voir photo surplombs de 80°).

Pour vous faire une idée du refroidissement, j'ai réalisé un Benchy en PLA de bonne qualité (voir photo et vidéo) en seulement 24 minutes et 10 secondes avec le conduit double. Il serait bien sûr possible d'aller encore plus vite avec du PETG par exemple.

Le design a été conçu pour limiter au maximum le poids pour atteindre de grandes vitesses sans ajouter de vibrations, résonnances. Par rapport aux pièces d'origine (ventilateur 4010 et support en inox) le poids ajouté est de 20 grammes AVEC le ventilateur 5015 et les vis d'assemblage (sans support LED et accéléromètre).

Assemblage et matériel :

Vous trouverez dans les fichiers de téléchargement un dossier d'aide à l'assemblage avec plus d'informations.

Privilégiez un ventilateur de bonne qualité en 24v pour éviter les modifications de tension.

Vis pour le montage en position axiale :

• 2x vis M3 8 mm
• 2x vis M3 16 mm
• 1x vis M3 6 mm
• 1x vis M3 20 mm (fixation ventilateur sans écrou) ou vis de M3 21 mm minimum + écrou M3 (avec écrou)

Vis pour le montage en position latérale :

• 2x vis M3 8 mm
• 2x vis M3 16 mm
• 1x vis M3 6 mm
• 2x vis M3 20 mm (fixation du ventilateur)

Montage optionnel :

• 2x écrous M3 ou 2x inserts filetés à chauffer (pour conduit)
• 2x vis M3 6 à 8 mm (selon votre accéléromètre)
• 1x vis M3 5 mm (support bande LED)

Support accéléromètre et bande LED :

Support d'accéléromètre pour ADLX345, Creality Sonic Pad ou en USB-C de type KUSBA, FYSTEC, Mellow Fly...

Support de bande LED dimensions maximales de 42x13 mm. Vous pouvez utiliser une bande LED 24V branchée directement à l'alimentation de l'imprimante ou utiliser quelque chose de ce type lien.

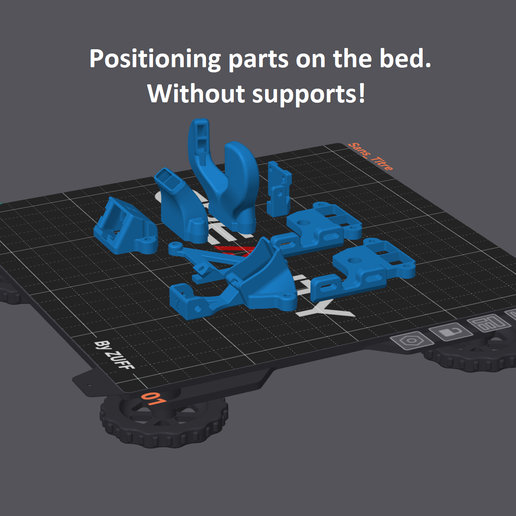

L'impression ne nécessite aucun support !

L'idéal est d'utiliser un filament résistant à la chaleur comme du PETG, PCTG, ABS, ASA, PC... afin qu'il ne se déforme pas avec la chaleur de la buse.

Néanmoins, depuis plusieurs semaines, j'utilise le conduit double de mes tests qui est en PLA. Il n'a montré aucun signe de déformation même avec des impressions de PCTG à 250° et un lit à 90°.

Voici les paramètres que j'ai utilisé :

• Buse 0.4 mm
• Hauteur de couches 0.16 mm ou moins
• 2-3 périmètres
• Remplissage grille 20%
