Jauge de marquage avec règle pliante (personnalisable)

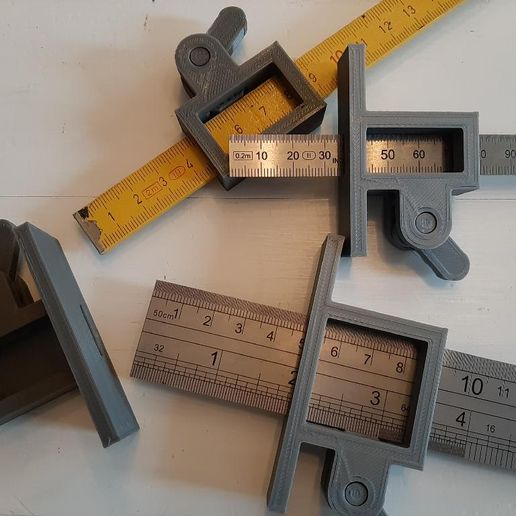

0001_w_metal.jpg Fichier STL gratuit Jauge de marquage avec règle pliante (personnalisable)・Objet à télécharger et à imprimer en 3D
71d5039cf1209140b9105a4696b0b155_display_large.jpg Fichier STL gratuit Jauge de marquage avec règle pliante (personnalisable)・Objet à télécharger et à imprimer en 3D

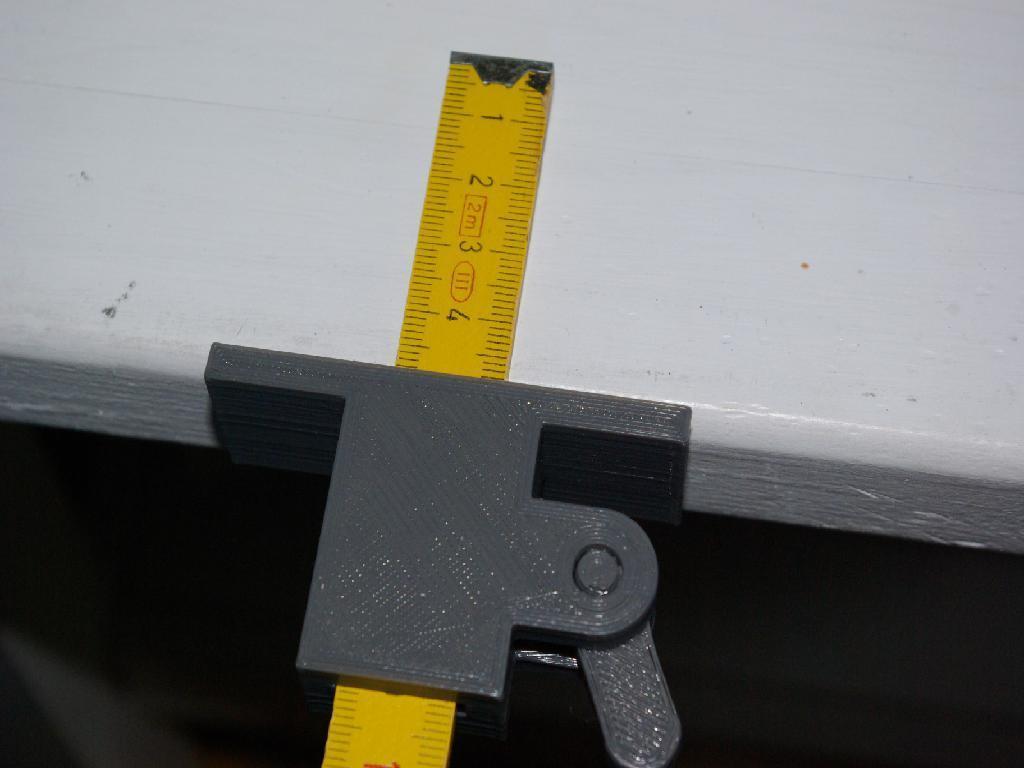

81d31df8a58d41e2ae29679eaaba6f6f_display_large.jpg Fichier STL gratuit Jauge de marquage avec règle pliante (personnalisable)・Objet à télécharger et à imprimer en 3D

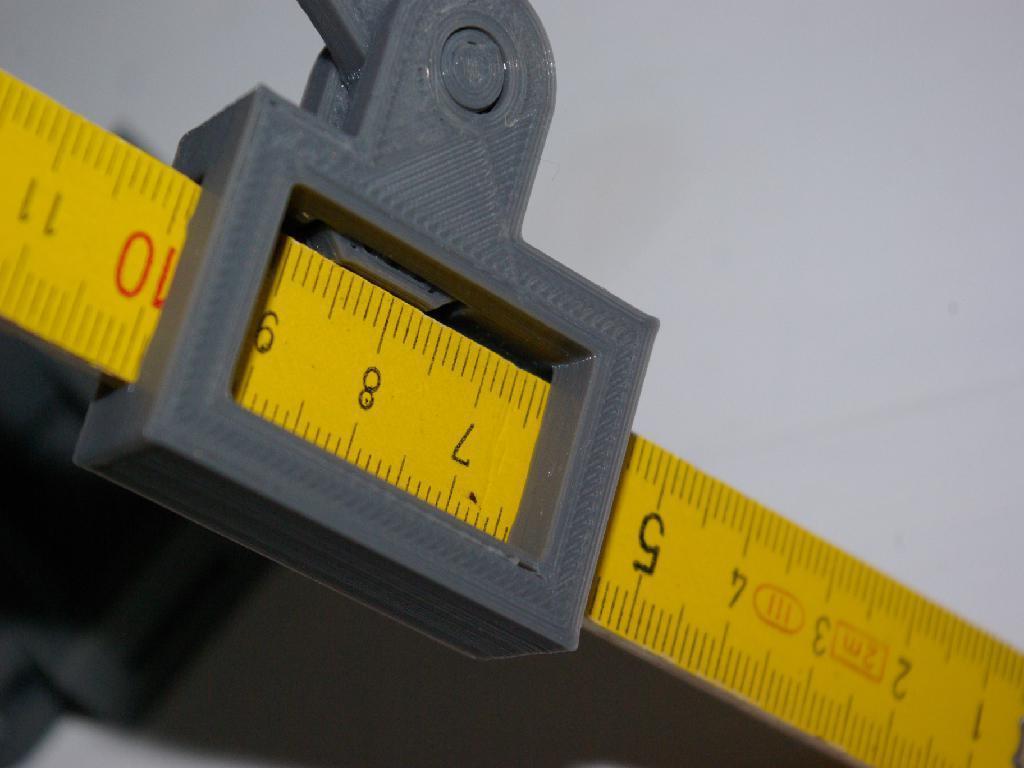

ebe357d4f8d0ba962ca883e047ecda90_display_large.jpg Fichier STL gratuit Jauge de marquage avec règle pliante (personnalisable)・Objet à télécharger et à imprimer en 3D

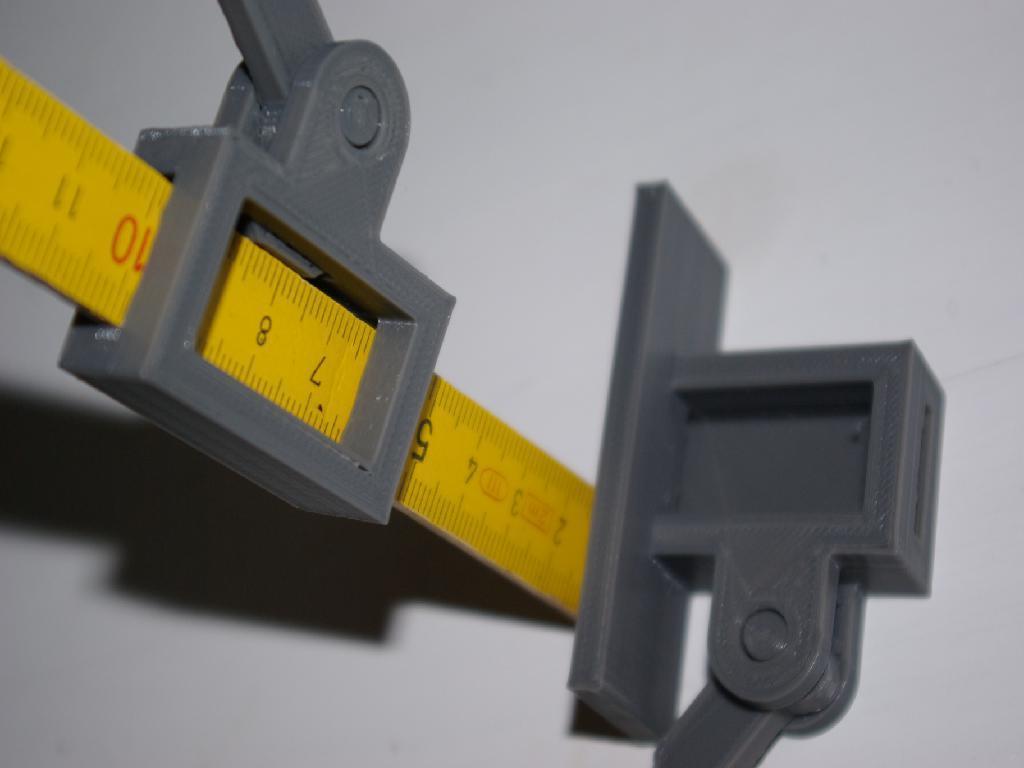

3f758f9e79a8978bd65eca30c8486e63_display_large.jpg Fichier STL gratuit Jauge de marquage avec règle pliante (personnalisable)・Objet à télécharger et à imprimer en 3D
RulerMarkingGauge.stl Fichier STL gratuit Jauge de marquage avec règle pliante (personnalisable)・Objet à télécharger et à imprimer en 3D
RulerMarkingGauge_fence20x20.stl Fichier STL gratuit Jauge de marquage avec règle pliante (personnalisable)・Objet à télécharger et à imprimer en 3D
RulerMarkingGauge_MetalRuler_30.6x1.7mm.stl Fichier STL gratuit Jauge de marquage avec règle pliante (personnalisable)・Objet à télécharger et à imprimer en 3D
RulerMarkingGauge_MetalRuler_32.6x1.2mm.stl Fichier STL gratuit Jauge de marquage avec règle pliante (personnalisable)・Objet à télécharger et à imprimer en 3D
RulerMarkingGauge_FullFoldingRuler.stl Fichier STL gratuit Jauge de marquage avec règle pliante (personnalisable)・Objet à télécharger et à imprimer en 3D
RulerMarkingGauge_MetalRuler_13x0.5mm.stl Fichier STL gratuit Jauge de marquage avec règle pliante (personnalisable)・Objet à télécharger et à imprimer en 3D
Partager
Ajouter à
Make
?
Qualité de la création : 5,0/5 (5 votes)
Évaluation des membres sur l’imprimabilité, l’utilité, les détails, etc.

Designer

MrFuzzyF

MrFuzzyF

Description du modèle 3D

Transformez une règle pliante de charpentier ou des règles métalliques en jauge de marquage / butée de profondeur. En serrant le levier, la position des règles peut être fixée.

Imprimé en place.

Meilleure impression à plat - tel que conçu. Les supports ne sont nécessaires que vers le lit d'impression, mais pas à l'intérieur. Après l'impression, le levier peut être collant. Pour le desserrer, faites glisser doucement, par exemple, un couteau plat le long du levier.

Conception mise à jour pour prendre en charge les règles en métal fin. Ne serrez pas trop le levier, sinon la règle risque de couper la pince.

Personnalisable : Pour les dimensions des règles personnalisées, décompressez RulerMarkingGauge.scad.zip et ouvrez le fichier scad dans OpenSCAD. Ajuster les paramètres et exporter STL.

Mises à jour :

-- 2019-05-12] Support pour les règles en métal fin (lit de règles relevé si l'épaisseur de la règle est inférieure à 2mm)

Amusez-vous bien !

Paramètres d’impression 3D

Les parties pontées sur la règle peuvent généralement être imprimées sans support intérieur. Cependant, pour les règles très larges (>20mm), vous pouvez expérimenter avec les réglages de votre imprimante. J'utilise les températures d'impression à l'extrémité inférieure pour un refroidissement rapide. Si les ponts s'affaissent trop avec la configuration de votre imprimante, vous pouvez régler le support interne.

Informations sur le fichier 3D

  • Numéro du design: 54177
  • Format du design 3D : STL et ZIP Détails du dossier Fermer
    • RulerMarkingGauge.scad.zip
    • RulerMarkingGauge.stl
    • RulerMarkingGauge_FullFoldingRuler.stl
    • RulerMarkingGauge_MetalRuler_13x0.5mm.stl
    • RulerMarkingGauge_MetalRuler_30.6x1.7mm.stl
    • RulerMarkingGauge_MetalRuler_32.6x1.2mm.stl
    • RulerMarkingGauge_fence20x20.stl

    En savoir plus sur les formats

  • Dernière mise à jour : 2019-05-12 à 23h45
  • Date de publication : 2019-04-15 à 9h23
    ?
    Publié sur Thingiverse le : 2019-04-13 à 10h14

Licence

CC BY-NC - Attribution - Pas d’utilisation commerciale
